1.9.5　ディスクリソースの監視

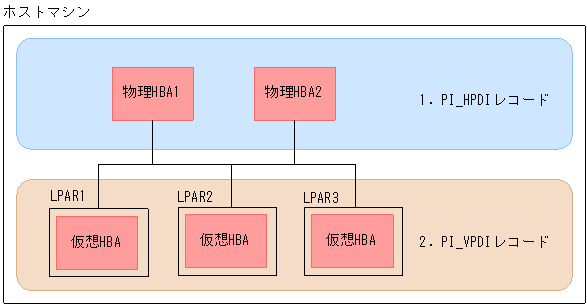

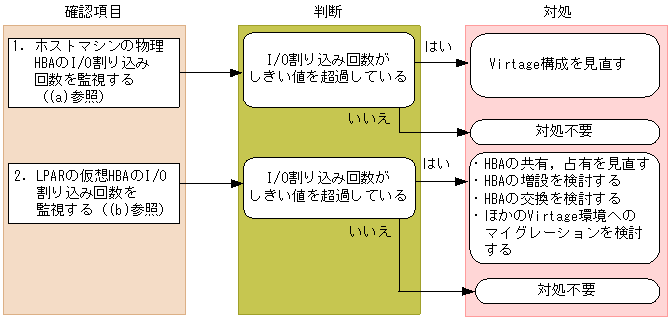

(a)　ホストマシンの物理HBAのI/O割り込み回数を監視する例

ホストマシンの物理HBAのI/O割り込み回数は，PI_HPDIレコードのRequestsフィールドで確認できます。

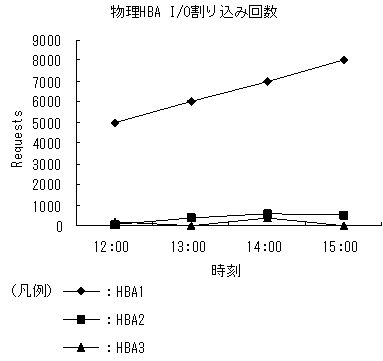

ホストマシンの物理HBAのI/O割り込み回数の監視例を次の図に示します。

確認する監視テンプレートレポート

Host Disk I/O^※

注※

Host Disk I/Oレポートは，グラフにRequestsフィールドを表示しません。ホストマシンの物理HBAのI/O割り込み回数を監視する場合，レポート定義をカスタマイズして運用してください。カスタマイズ方法については，「(3)　監視テンプレートレポートのカスタマイズ」を参照してください。

この例では，I/O割り込み回数が多いHBA1は，継続的に割り込み回数が多いため，対策が必要です。

(b)　LPARの仮想HBAのI/O割り込み回数を監視する例

LPARの仮想HBAのI/O割り込み回数は，PI_VPDIレコードのRequestsフィールドで確認できます。

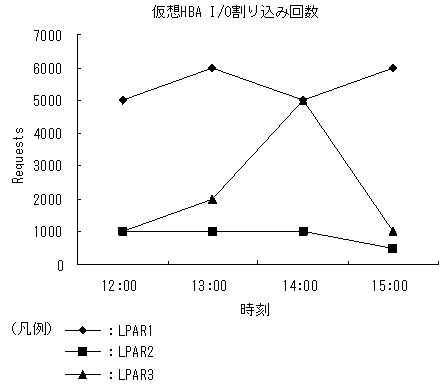

LPARの仮想HBAのI/O割り込み回数の監視例を次の図に示します。

確認する監視テンプレートレポート

VM Disk I/O^※

注※

VM Disk I/Oレポートは，グラフにRequestsフィールドを表示しません。LPARの仮想HBAのI/O割り込み回数を監視する場合，レポート定義をカスタマイズして運用してください。カスタマイズ方法については，「(3)　監視テンプレートレポートのカスタマイズ」を参照してください。

この例では，LPAR1は継続的に割り込み回数が多いため，対策が必要です。

(c)　LPARのディスク不足を監視する例

LPARのディスク不足を監視するには，PFM - Agent for PlatformまたはPFM - RM for Platformの監視テンプレートを使用して監視します。PFM - Agent for PlatformまたはPFM - RM for Platformで，次に示す項目を監視することで，収集されたLPARのディスク未使用率を監視し，ディスクが不足しているLPARを特定できます。

PFM - Agent for Platformの場合

確認する監視テンプレートレポート

Free Megabytes - Logical Drive Status

確認する監視テンプレートアラーム

Disk Space

PFM - RM for Platformの場合

確認する監視テンプレートレポート

Free Megabytes - Logical Disk

確認する監視テンプレートアラーム

Disk Space

(a)　ベースとなるレポートをコピーする

レポートをカスタマイズする前に，ベースとなるレポートをUser Reportsフォルダ配下にコピーする必要があります。手順を次に示します。

1. PFM - Web Consoleのナビゲーションフレームで［レポート階層］タブを選択する。

2. ［レポート階層］画面で［System Reports］−［RM VirtualMachine］を展開する。

3. 任意のフォルダに格納されている「Host Disk I/O」レポートまたは「VM Disk I/O」レポートを選択する。

4. 選択したレポートを［User Reports］フォルダにコピーする。

(b)　レポートをカスタマイズする

コピーしたレポートをカスタマイズする手順を次に示します。

1. PFM - Web Consoleのナビゲーションフレームで［レポート階層］タブを選択する。

2. ［レポート階層］画面で［User Reports］を選択し，「Host Disk I/O」レポートまたは「VM Disk I/O」レポートを選択する。

3. メソッドフレームで［編集］メソッドを選択する。

   ［編集 > 表示形式］画面が表示されるまで，［次へ］ボタンをクリックしてください。

4. 「Speed」フィールドの［グラフ］チェックボックスのチェックを解除して，「Requests」フィールドの［グラフ］チェックボックスをチェックする。

   ［次へ］ボタンをクリックして，［編集 > グラフのプロパティ］画面を表示させてください。

5. ［軸ラベル］の［Y軸］を「Speed[Kbytes/Sec]」から「Requests」に変更する。

6. ［完了］ボタンをクリックする。
