1.9.6　ネットワークリソースの監視

ここでは，Virtageシステムのネットワークリソースを監視する方法について説明します。

〈この項の構成〉

(1)　概要

Virtageシステムの仮想環境では，複数のLPARでホストマシン（シャーシ内蔵含む）上のNICを共有します。各LPARに割り当てられるNICを仮想NICと呼びます。LPARは，仮想NICを通常のNICとして認識します。

サーバモジュールには，内蔵NICが搭載されており，シャーシ内蔵のスイッチモジュール・マネジメントモジュールを介して外部LANに接続します。サーバモジュールに搭載した内蔵NICについては，LPARで共有・占有によるNIC配分ができます。

PFM - RM for Virtual Machineを利用したネットワークリソースの監視は，サーバモジュールに搭載されている物理NIC（内蔵・外付けNIC）とそれに割り当てられている仮想NICが対象になります。

ネットワークのパフォーマンスデータを監視することで，こうしたNICの負荷を把握できるため，対策を講じることができます。

ネットワークリソースを監視するレコードには，次の2つがあります。レコードの詳細については，「5.　レコード」を参照してください。

PI_HNIレコード

ホストマシンの物理NICのパフォーマンスデータを監視できます。物理NICのデータ送受信量を監視することで，NICに対する負荷を監視できます。NICの負荷が過大であるとCPUの使用率にも影響を及ぼすことがあります。
PI_VNIレコード

LPARの仮想NICのパフォーマンスデータを監視できます。割り当てられた仮想NICのデータ送受信量を監視することで，I/Oが特定の仮想NICに集中していないかを監視できます。

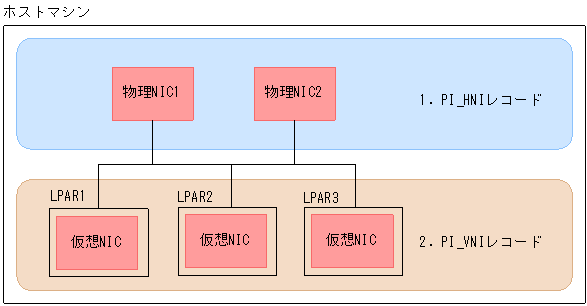

次の図に，それぞれのレコードのパフォーマンスデータ収集範囲を示します。

図1‒105　レコードとデータ収集範囲の対応

ヒント: NICを共有モードでLPARに割り当てた場合，SYS2のCPUによって処理されるため，NICのデータ送受信量がSYS2のCPU負荷に影響します。したがって，NICのデータ送受信量が増加した場合，SYS2のCPUリソース使用量が過大となりLPARの性能低下を引き起こすことがあります。なお，NICを占有モードでLPARに割り当てた場合は，SYS2のCPU負荷に影響しません。

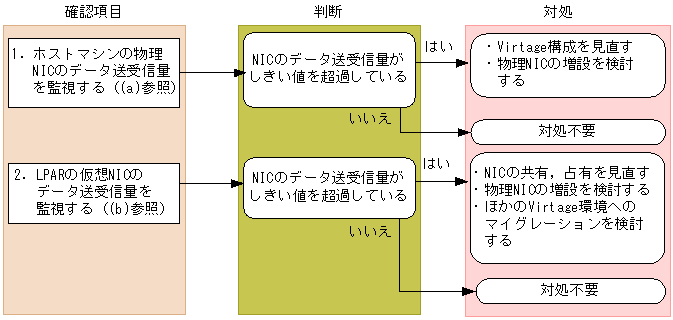

ここでは，ホストマシンの物理NICのデータ送受信量およびLPARの仮想NICのデータ送受信量の監視を例に，ネットワークリソースに関連して発生する可能性のある問題と，その対処方法を説明します。次の図に，ここで取り上げる監視項目と対処の流れを示します。

図1‒106　監視項目と対処の流れ

物理NICに掛かる負荷は，物理NICのデータ送受信速度から評価できます。物理NICのデータ送受信速度は，PI_HNIレコードのRateフィールドで確認できます。

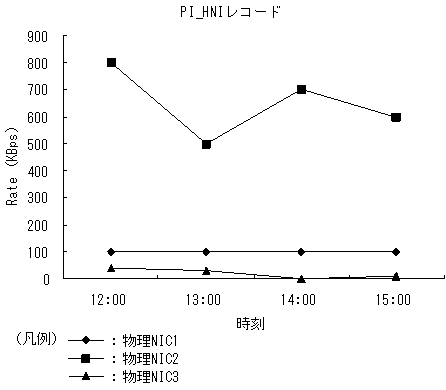

物理NICのデータ送受信速度の監視例を次の図に示します。

図1‒107　物理NICのデータ送受信速度の監視例

この例では，物理NIC1および物理NIC3は通信量が少なくなっています。一方で，物理NIC2は高負荷状態が続いています。Virtage構成を見直したり，物理NICの増設を検討したりするなどの対処をしてください。

仮想NICに掛かる負荷は，仮想NICのデータ送受信速度から評価できます。仮想NICのデータ送受信速度は，PI_VNIレコードのRateフィールドで確認できます。

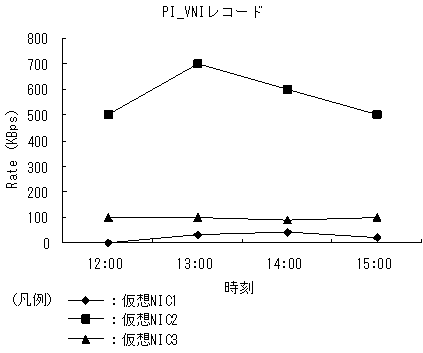

仮想NICのデータ送受信速度の監視例を次の図に示します。

図1‒108　仮想NICのデータ送受信速度の監視例

この例では，仮想NIC1および仮想NIC3は通信量が少なくなっています。一方で，仮想NIC2は高負荷状態が続いています。この場合，NICの共有，占有を見直すことで対処できます。また，問題が解決しない場合，物理NICの増設や，ほかのVirtage環境へのマイグレーションを検討してください。
