2.1 JP1/IM2の統合オペレーション・ビューアー上に表示されるPFM - Web Consoleの画面の表示項目
12-10以降のバージョンのJP1/IM2と連携する場合,PFM - Web Consoleのバージョンが12-10以降のときは,JP1/IM2の[統合オペレーション・ビューアー]画面の[稼働状況]領域で選択したPerformance Managementの構成要素に応じて,ログイン操作なし(シングル・サインオン)で,[詳細表示]領域の[パフォーマンス]タブにPFM - Web Consoleの画面を表示できます。監視エージェントの性能に関する問題の検知から詳細な原因の分析までを,すべてJP1/IM2の画面上で行えます。
また,12-50以降のバージョンのJP1/IM2と連携する場合,PFM - Web Consoleのバージョンが12-50以降のときは,JP1/IM2の[統合オペレーション・ビューアー]画面で,[イベント一覧]領域に表示されているPerformance Managementのイベントからのモニター起動,またはJP1/IM2の提案機能を使用して,Performance ManagementのレポートをPFM - Web Consoleの画面に表示できます。

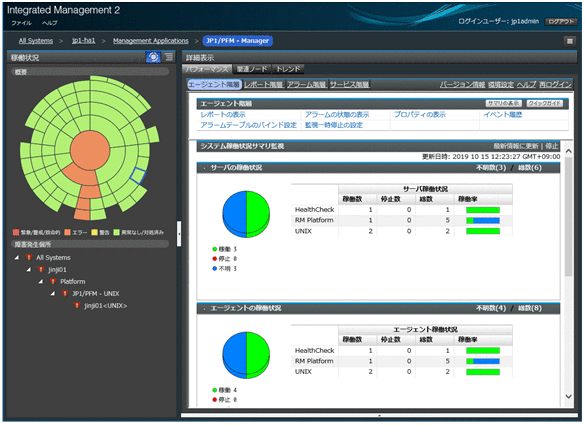

[統合オペレーション・ビューアー]画面の[詳細表示]領域の[パフォーマンス]タブに表示されるPFM - Web Consoleの画面の表示例を,次の図に示します。
|
[統合オペレーション・ビューアー]画面の[詳細表示]領域の[パフォーマンス]タブに表示されるPFM - Web Consoleの画面の表示項目を,次の表に示します。
表示項目 |
説明 |
|
---|---|---|
接続メニュー表示領域※1 |
[Primary]ボタン |
接続先PFM - Managerホスト(プライマリー)に設定しているPFM - Web Consoleに接続します。 クリックすると,接続先を変更することをメッセージダイアログで通知します。 |
[Secondary]ボタン |
接続先PFM - Managerホスト(セカンダリー)に設定しているPFM - Web Consoleに接続します。 クリックすると,接続先を変更することをメッセージダイアログで通知します。 |
|
通知アイコン |
JP1/IM2側に反映しているPerformance Managementの構成情報(監視二重化のプライマリーとセカンダリー)が,実際の構成情報と差異がある場合に表示します。 プライマリーへの接続中に差異があるときは[Primary]ボタンの左側,セカンダリーへの接続中に差異があるときは[Secondary]ボタンの左側に表示します。また,ツールチップでメッセージを通知します。 |
|
開閉ボタン |
接続メニュー表示領域の表示状態を変更します。 クリックすると,接続メニュー表示領域の開閉を切り替えます。 |
|
階層メニュー表示領域 |
[エージェント階層]タブ |
階層表示領域に[エージェント階層]画面を表示します。 |
[レポート階層]タブ※2※3 |
階層表示領域に[レポート階層]画面を表示します。 |
|
[アラーム階層]タブ※2※4 |
階層表示領域に[アラーム階層]画面を表示します。 |
|
[サービス階層]タブ※4 |
階層表示領域に[サービス階層]画面を表示します。 |
|
[バージョン情報]ボタン |
[バージョン情報]画面を別ウィンドウで表示します。 [バージョン情報]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[バージョン情報]画面と同様です。Performance ManagementのPFM - Web Consoleの「1.3.5 [バージョン情報]画面」の説明を参照してください。 |
|
[環境設定]ボタン |
[環境設定]画面を別ウィンドウで表示します。 [環境設定]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[環境設定]画面と同様です。Performance ManagementのPFM - Web Consoleの「1.3.4 [環境設定]画面」の説明を参照してください。 |
|
[ヘルプ]ボタン |
[ヘルプ]画面を別ウィンドウで表示します。 [ヘルプ]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[ヘルプ]画面と同様です。Performance ManagementのPFM - Web Consoleの「1.3.6 [ヘルプ]画面」の説明を参照してください。 |
|
[再ログイン]ボタン |
PFM - Web Consoleに再ログインします。
|
|
階層表示領域 |
[エージェント階層]画面 |
監視エージェント階層を表示する画面です。 [稼働状況]領域で選択したPerformance Managementの構成要素に応じて,操作対象のエージェントが次のように切り替わります。
[エージェント階層]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[エージェント階層]画面と同様です。ただし,次に示す機能は使用できません。
上記以外の[エージェント階層]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[エージェント階層]画面と同様です。Performance ManagementのPFM - Web Consoleの「1.4 [エージェント階層]画面」の説明を参照してください。 |
[レポート階層]画面※2※3 |
レポート階層を表示する画面です。 [レポート階層]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[レポート階層]画面と同様です。Performance ManagementのPFM - Web Consoleの「1.5 [レポート階層]画面」の説明を参照してください。 |
|
[アラーム階層]画面※2※4 |
アラーム階層を表示する画面です。 [アラーム階層]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[アラーム階層]画面と同様です。 [アラーム階層]画面での操作と表示項目については,Performance ManagementのPFM - Web Consoleの「1.7 [アラーム階層]画面」の説明を参照してください。 |
|
[サービス階層]画面※4 |
Performance Managementプログラムのサービスを管理する画面です。 [サービス階層]画面での操作と表示項目は,Performance ManagementのPFM - Web Consoleの[サービス階層]画面と同様です。ただし,次に示す機能は使用できません。
[サービス階層]画面での操作と表示項目については,Performance ManagementのPFM - Web Consoleの「1.8 [サービス階層]画面」の説明を参照してください。 |
|
ナビゲーションフレーム |
[レポート階層]画面,[アラーム階層]画面,または[サービス階層]画面を表示している場合,[稼働状況]領域で選択したPerformance Managementの構成要素に応じたアイテムをツリー表示します。 初回表示時は開いた状態となります。 ナビゲーションフレームにツリー表示するアイテムの詳細については,「2.2 各階層画面のナビゲーションフレームにツリー表示するアイテム」を参照してください。 また,ナビゲーションフレームの境界線をドラッグすると,フレーム幅を調整できます。ただし,使用するブラウザがGoogle Chromeの場合はフレーム幅を調整できません。 |
|
[閉じる]アイコン |
ナビゲーションフレームを閉じます。 |
|
[開く]アイコン |
ナビゲーションフレームを開きます。 |
- 注※1
-
接続メニュー表示領域は,監視二重化の構成の場合に表示する領域です。ただし,接続先のPFM - Managerの情報取得に失敗してエラーが発生した場合は,非表示となります。
また,接続メニュー表示領域は,通常は自動的に閉じた状態となります。ただし,次の条件を満たす場合は,開いたままの状態となります。
-
JP1/IM2側でIM管理ノード関連情報の反映を行ったあとに,接続先PFM - Managerホストのプライマリーとセカンダリーを切り替え※,次の表に示すどちらかの状態となった場合
接続メニュー表示領域
接続先PFM - Managerホストの監視二重化の状態
[Primary]ボタンが選択状態で左側に通知アイコンを表示
セカンダリー
[Secondary]ボタンが選択状態で左側に通知アイコンを表示
プライマリー
注※ プライマリーとセカンダリーの切り替えの手順については,マニュアル「JP1/Performance Management 運用ガイド」の,プライマリーとセカンダリーの切り替えについて説明している章を参照してください。
-
JP1/IM2を12-00から12-10以降にバージョンアップしたあとに,JP1/IM2側でIM管理ノード関連情報の反映を行っていない場合
-
接続メニュー表示領域で選択したPFM - Managerホストに接続できない場合(PFM - ManagerのMonitoring Console Hostプロパティ※に設定しているPFM - Web Consoleに接続できない場合を含む)
注※ [サービス階層]画面でMaster Managerサービスのプロパティとして表示されるJP1 Event ConfigurationsノードのMonitoring Console Hostプロパティ
IM管理ノード関連情報の反映については,JP1/IM2のマニュアルを参照してください。
-
- 注※2
-
[稼働状況]領域のPerformance Managementの構成要素からRemote Monitor Collectorサービスを選択した場合は表示されません。
- 注※3
-
ログインユーザーが業務グループ一般ユーザーの場合は表示されません。
ログインユーザーが一般ユーザーの場合,初期設定ファイル(config.xml)のeditReportByOrdinaryUserパラメーターでoff(デフォルトはon)が指定されているときは表示されません。
- 注※4
-
ログインユーザーが一般ユーザーまたは業務グループ一般ユーザーの場合は表示されません。
