2.3.1　使用する監視テンプレートを選択する流れ（業務システムの監視と問題への対処）

Performance Managementのインストール前に検討した監視項目を基に，監視テンプレートの中から検討結果に合致するものを選択します。監視テンプレートには，アラームテンプレートとレポートテンプレートの2種類があり，それぞれの種類から使用するテンプレートを選択します。

使用する監視テンプレートを選択する流れを次に示します。

順番	作業
1	エージェントプログラムのマニュアルを参照して，アラームテンプレートの一覧から目的の監視項目が含まれているものを選択する。
2	監視コンソールでアラームテンプレートの定義内容（アラームの条件式および関連づけられているレポートテンプレート）を参照して，目的の監視ができるかどうか確認する。
3	監視コンソールでレポートテンプレートの定義内容（各レポートの表示項目）を参照して，目的の監視ができるかどうか確認する。

アラームテンプレートおよびレポートテンプレートの定義内容に問題がなければ，そのテンプレートを使用します。

メモ: 定義内容を確認の結果，監視テンプレートで目的の監視ができない場合は，監視テンプレートを編集したり，アラームテーブルやレポートを新規作成したりする必要があります。詳細については，マニュアル「JP1/Performance Management 運用ガイド」の，「アラームの設定・運用の方法と流れ」の説明と「レポート作成の方法と流れ」の説明を参照してください。

関連項目

付録E.1　関連マニュアル
2.3.1(1)　アラームテンプレートの一覧から，目的の監視項目が含まれているものを選択する
2.3.1(2)　アラームテンプレートの定義内容を確認する
2.3.1(3)　レポートテンプレートの定義内容を確認する

〈この項の構成〉

(1)　アラームテンプレートの一覧から，目的の監視項目が含まれているものを選択する
(2)　アラームテンプレートの定義内容を確認する
(3)　レポートテンプレートの定義内容を確認する

(1)　アラームテンプレートの一覧から，目的の監視項目が含まれているものを選択する

エージェントプログラムのマニュアルを参照して，アラームテンプレートの一覧から目的の監視項目が含まれているものを選択します。Performance Managementのインストール前に検討した監視項目を基に，選択してください。

操作手順

各エージェントプログラムのマニュアルの「アラーム一覧」の説明を参照し，目的の監視項目が含まれているものを探す。

PFM - Agent Option for Platform(Windows用)の場合は，次のようなアラームテンプレートの説明が記載されています。

アラームテンプレート名	アラームテンプレートに含まれているアラーム	監視できる項目
PFM Windows Template Alarms 09.00	Available Memory	物理メモリー領域の未使用サイズ（メガバイト単位）。
	CPU Usage	プロセッサの使用率（%）。
	Disk Space	使用可能な領域全体に対する論理ディスクの空き領域の割合（%）。
PFM Windows Template Alarms [CPU] 09.00	CPU Usage	プロセッサの使用率（%）。
	Processor Queue	プロセッサのキュー内の要求数。
	SVR Processor Queue	プロセッサのキュー内の要求数。
PFM Windows Template Alarms [MEM] 09.00	Available Memory	物理メモリー領域の未使用サイズ（メガバイト単位）。
	Committed Mbytes	仮想メモリー領域の使用量（メガバイト単位）。
	Page Faults/sec	ページフォルトが発生した数の割合（秒単位）。
	Pages/sec	ページフォルトが発生した時にページングしたページ数の割合（秒単位）。

目的の監視項目がCPU使用率，物理メモリー領域の未使用サイズ，および論理ディスクの空き領域の割合である場合は，「PFM Windows Template Alarms 09.00」というアラームテンプレートに含まれていることを確認できます。

次の作業

アラームテンプレートの定義内容を確認して，アラームの条件式と関連づけられているレポートテンプレートを把握します。

関連項目

各エージェントプログラムのマニュアルの「アラーム一覧」のトピック
付録E.1　関連マニュアル
1.2.1　監視項目を検討する
2.3.1(2)　アラームテンプレートの定義内容を確認する

ページの先頭へ

(2)　アラームテンプレートの定義内容を確認する

監視コンソールでアラームテンプレートの定義内容（アラームの条件式および関連づけられているレポートテンプレート）を参照して，目的の監視ができるかどうかを確認します。

操作手順

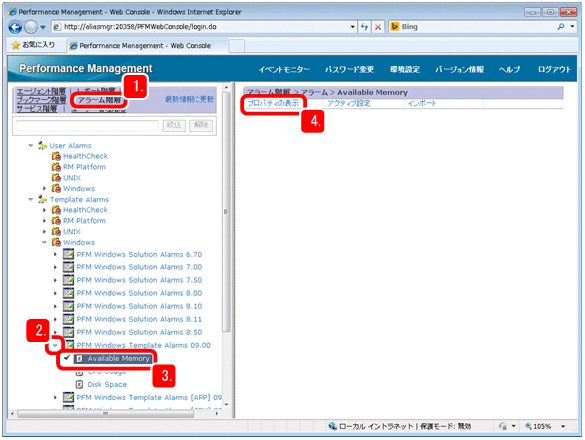

メイン画面で［アラーム階層］タブを選択する。
［Template Alarms］フォルダ配下のマークをクリックして，アラームテンプレートを展開する。

「PFM Windows Template Alarms 09.00」というアラームテンプレートの場合は，［Template Alarms］−［Windows］フォルダ配下の［PFM Windows Template Alarms 09.00］を展開します。

アラームテンプレートに含まれるアラームが表示されます。
表示されたアラームを選択する。
［プロパティの表示］をクリックする。

プロパティの画面に，アラームの定義内容が表示されます。

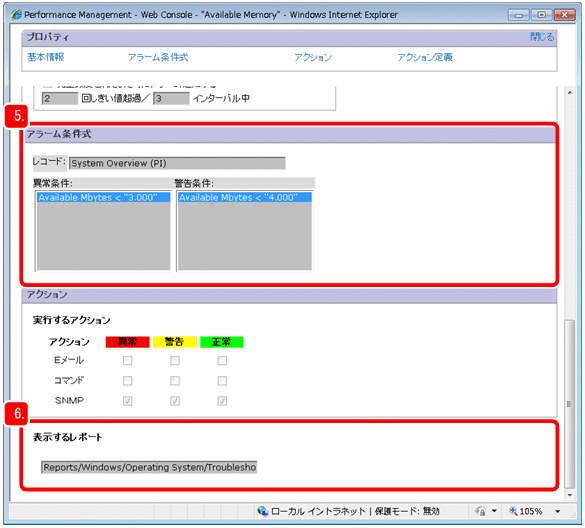

［アラーム条件式］に定義されている，アラームの条件式を確認する。

[図データ]

［PFM Windows Template Alarms 09.00］に含まれるアラームの場合は，次の条件式が定義されています。

PFM Windows Template Alarms 09.00に含まれるアラーム	アラームの条件式
Available Memory	レコード：System Overview（PI）フィールド：Available Mbytes 異常条件：Available Mbytes < 3 警告条件：Available Mbytes < 4
CPU Usage	レコード：System Overview（PI）フィールド：CPU % 異常条件：CPU % >= 90 警告条件：CPU % > 80
Disk Space	レコード：System Overview（PI）フィールド：Available Mbytes 異常条件：Available Mbytes < 3 警告条件：Available Mbytes < 4

［アクション］−［表示するレポート］に定義されている，アラームに関連づけられているレポートテンプレートを確認する。

アラーム「Available Memory」の場合は，次のレポートテンプレートが関連づけられています。

Reports/Windows/Operating System/Troubleshooting/Real-Time/System Overview

下線部は，レポートテンプレートが格納されているフォルダを示しています。

次の作業

アラームに関連づけられているレポートテンプレートの定義内容を確認します。

関連項目

1.2.1　監視項目を検討する
2.3.1(3)　レポートテンプレートの定義内容を確認する

ページの先頭へ

(3)　レポートテンプレートの定義内容を確認する

監視コンソールでレポートテンプレートの定義内容（各レポートの表示項目）を参照して，目的の監視ができるかどうか確認します。

操作手順

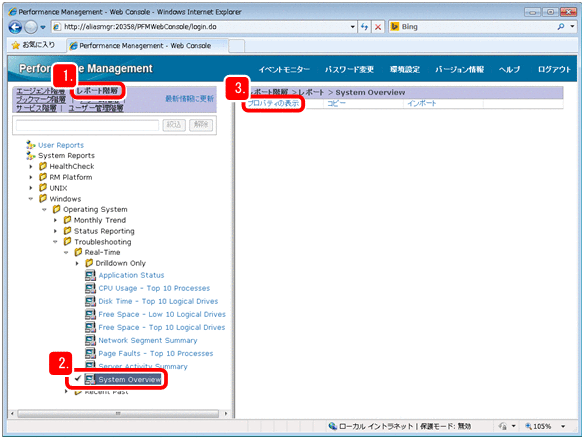

メイン画面で［レポート階層］タブを選択する。
［System Reports］フォルダ配下のレポートテンプレートを展開する。

「System Overview」というレポートテンプレートを展開する場合は，［System Reports］−［Windows］−［Operating System］−［Troubleshooting］−［Real-Time］配下の［System Overview］を選択します。
［プロパティの表示］をクリックする。

プロパティの画面が表示されて，レポートテンプレートの定義内容を確認できます。

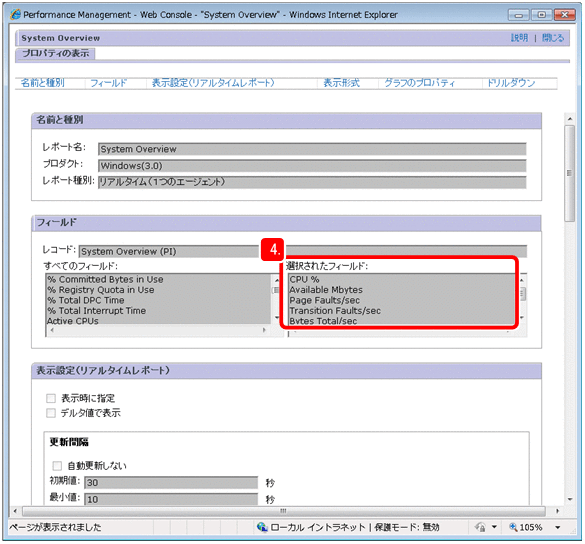

［フィールド］−［選択されたフィールド：］に定義されている，レポートの表示項目（フィールド）を確認する。

「System Overview」レポートの場合は，次の表示項目（フィールド）が定義されています。
- CPU %
- Available Mbytes
- Page Faults/sec
- Transition Faults/sec
- Bytes Total/sec
- Pages/sec
- File Data Ops/sec
- File Control Ops/sec

  ヒント

  プロパティの画面の右上にある［説明］をクリックすると，各フィールドの説明を参照できます。
