13.3.5　Cosminexusのシステム環境の状態と使用されるリソース状況を監視する場合のシステム構成（Cosminexus + JP1/Cm2/SSO連携）

バージョン8以前のJP1/Cm2/SSOでCosminexusのシステム環境で使用されるリソースの監視を行っている場合，JP1/IMでは，セントラルスコープを利用することでCosminexusのシステム環境の情報に加え，そのシステム環境で実行される業務に関連するリソース情報を収集し，監視できます。なお，Cosminexus + JP1/Cm2/SSO連携の監視オブジェクトは，ユーザー監視オブジェクトです。

この場合のシステム構成例を次に示します。

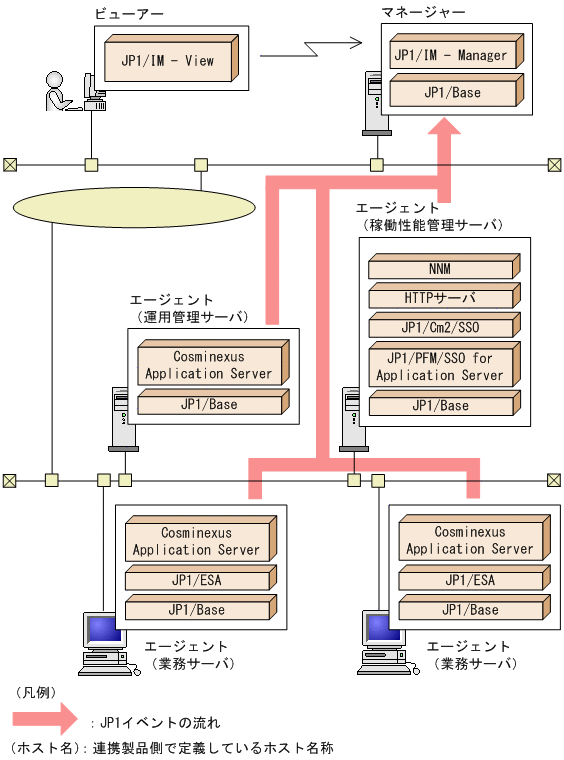

図13‒6　Cosminexus + JP1/Cm2/SSOとの連携例

各ホストで必要な製品を次に示します。

マネージャー

• JP1/IM - Manager

  セントラルコンソールとセントラルスコープを稼働させています。セントラルスコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。

• JP1/Base

エージェント（Cosminexusの運用管理サーバホスト）

• Cosminexus Application Server

  業務サーバ上で稼働する業務の運用・管理をするために必要です。

  なお，この運用管理サーバホストで必要となるのは，APサーバに含まれるCosminexus Management Serverおよびその前提プロセスです。

• JP1/Base

エージェント（JP1/Cm2/SSOの稼働性能管理サーバホスト）

• NNM

  JP1/Cm2/SSOの前提製品です。また，バージョン8以前のJP1/Cm2/SSOが発行するSNMPトラップを管理します。バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNMが前提となります。

• HTTPサーバ

  NNMの画面（WWWページ）を表示するために必要です。

• JP1/Cm2/SSO

  バージョン8以前のJP1/Cm2/SSOはJP1/PFM/SSO for Application Serverの前提製品であり，ネットワーク上のサーバのリソースを監視するために必要です（リソースの状況はJP1/ESAから収集します）。

  業務サーバ上で稼働するJP1/ESAを管理するために必要です。

• JP1/PFM/SSO for Application Server

  ネットワーク上のCosminexus Application Serverのリソースを監視するために必要です（リソースの状況はJP1/ESAから収集します）。

• JP1/Base

エージェント（業務サーバホスト）

• Cosminexus Application Server

  Cosminexus Application Serverをインストールし，業務目的に合わせてCosminexus Application Serverの各種構成ソフトウェアを使用します。

  業務サーバ上のCosminexus Application Serverの運用・管理は，運用管理サーバ上のCosminexus Manager（Cosminexus Management Server）で行います。

• JP1/ESA

  業務サーバ上で実行されるCosminexus管理下のアプリケーションが使用するリソース状況を監視するために必要です。

• JP1/Base

ビューアー

• JP1/IM - View

注意事項

上記システム構成のように，Cosminexus業務とその業務のリソース状況を監視したい場合は，監視ツリーの自動生成時に「業務指向ツリー」を選択してください。「サーバ指向ツリー」を選択した場合，Cosminexus業務のリソース状況を監視するための監視オブジェクトが生成されません。監視ツリーの種類と監視オブジェクトの関係については，「5.3.3　自動生成できる監視ツリーの構造」を参照してください。
