13.3.4　JP1/Cm2/NNMまたはHP NNMと連携して，ネットワークを監視する場合の構成

JP1/IM - Mを，バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNMと連携して使うと，システムのネットワークを監視できます。

JP1/IM - Viewの画面から，バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNMの画面を呼び出せます。また，バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNMが管理するSNMPトラップをJP1/BaseがJP1イベントに変換して，JP1/IM - Viewの［イベントコンソール］画面で監視できます。

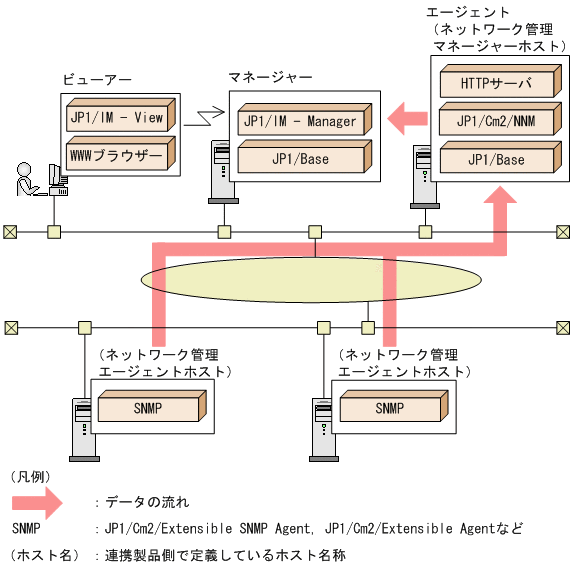

図13‒5　バージョン8以前のJP1/Cm2/NNMとの連携例

各ホストで必要なプログラムを次に示します。

マネージャー

• JP1/IM - Manager

  セントラルコンソールとセントラルスコープを稼働させています。セントラルスコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。

• JP1/Base

エージェント（ネットワーク管理マネージャーホスト）

• バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNM

• HTTPサーバ

  バージョン8以前のJP1/Cm2/NNMのWWWページを表示するために必要です。

• JP1/Base

（ネットワーク管理エージェントホスト）

• JP1/Extensible SNMP Agentなど

ビューアー

• JP1/IM - View

• WWWブラウザー

  バージョン8以前のJP1/Cm2/NNMのWWWページを表示するために必要です。

SNMPトラップをJP1イベントに変換したときの重大度

• SNMPトラップをJP1イベントに変換すると，SNMPトラップでの重要度は，JP1イベントでは次の表のように重大度として変換されます。

  表13‒6　SNMPトラップをJP1イベントに変換したときの重大度

  SNMPトラップでの重要度	変換後のJP1イベントでの表示(重大度)
  Normal	Information
  Warning	Warning
  Minor	Error
  Major	Critical
  Critical	Alert

  このような注意事項やSNMPトラップの変換方法については，マニュアル「JP1/Base 運用ガイド」に記述があります。SNMPトラップ変換については，マニュアル「JP1/Base 運用ガイド」のイベント変換機能の設定の章を参照してください。

• バージョン8以前のJP1/Cm2/NNMまたはバージョン7.5以前のHP NNMなどが発行するSNMPトラップをJP1/BaseでJP1イベントに変換して監視する場合，障害発生元のIPアドレスが正しく受信できないことがあります。これは，JP1/BaseでSNMPトラップをJP1イベントに変換した場合，JP1イベントの「発行元IPアドレス」属性に設定される値が，SNMPトラップを発行したホストのIPアドレスではなく，JP1/BaseがあるホストのIPアドレスであるためです。SNMPトラップを発行したホスト名を取得するには，拡張属性の「SNMPトラップ発生ソース」を指定してください。「SNMPトラップ発生ソース」属性は，変数では「$EV"SNMP_SOURCE"」と指定します。

  メモ

  JP1/Cm2/NNMiまたはHP NNMiと連携したシステム構成については，マニュアル「JP1/Integrated Management 2 - Event Gateway for Network Node Manager i」を参照してください。
