5.11.3　セントラルスコープによるシステム監視の仕組み

セントラルスコープは，JP1イベント（システムで発生した事象）を解析し，監視ツリー上の対応する位置を判定して，アイコンの状態を変化させることで，システムで発生した事象をビジュアルに表示します。

このときの処理の流れは，次のようになります。

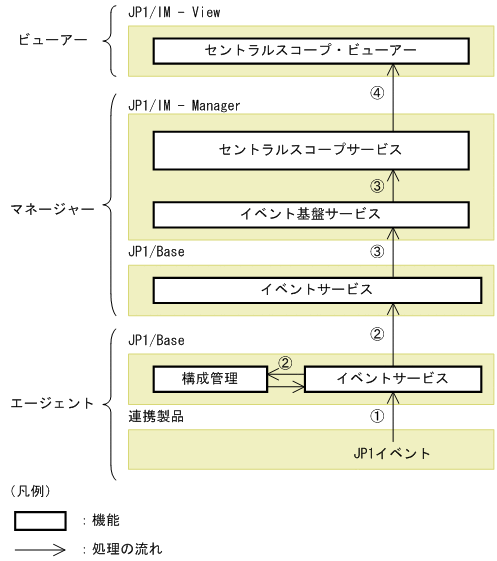

図5‒29　監視オブジェクトの状態変更処理の流れ

図中の番号に従って説明します（図中の丸付き番号は，次に示す番号にそれぞれ対応しています）。

1. エージェントでJP1イベントが発生し，イベントサービスに登録されます。

2. イベントサービスに登録されたJP1イベントは，上位のマネージャーへ転送されます。転送する上位ホストは，構成管理機能の構成定義によって決められます。

   マネージャーでは，イベント基盤サービスがイベントサービスからJP1イベントを取得します。イベント基盤サービスは，JP1/IMで処理するJP1イベントを一手に扱う機能です（JP1イベントの取得，JP1/IM - Manager内でのJP1イベント制御の仕組みについては，「4.1.3　JP1/IM - Manager内部のJP1イベント制御の仕組み」を参照してください）。

3. そして，JP1/IM - Manager（セントラルスコープサービス）にJP1イベントが渡されます。セントラルスコープサービスでは，JP1イベントを解析し，重大度の判定や，監視ツリー上の位置との対応づけを処理します。

   なお，監視オブジェクトDBによって管理します。

4. JP1/IM - Viewのセントラルスコープ・ビューアーによって，［監視ツリー］画面や［ビジュアル監視］画面の上に，システムの事象がビジュアルに表示されます。

このように，システムの各エージェントで動作するJP1イベントを，JP1/IMマネージャーへと集約し，システムをビジュアル化した監視画面に表示します。
