付録B.1　ビジュアル監視を設定する流れ

(1)　セントラルスコープをセットアップする

JP1/IM - Managerを新規インストールした場合，セントラルスコープの機能は無効になっています。このため，jcoimdefコマンドでセントラルスコープのサービスを有効にします。この操作は，マネージャーに対して実行します。

前提条件

jcsdbsetupコマンド，jcoimdefコマンド，およびjco_spmd_statusコマンドを実行するOSユーザーがAdministrators権限またはroot権限を所有している必要があります。

操作手順

1. JP1/IM2 - Managerサービスを停止します。

2. 次のjcsdbsetupコマンドを実行してセントラルスコープのデータベースを作成します。

   • Windowsの場合

     "Scopeパス\bin\jcsdbsetup"

   • Linuxの場合

     /opt/jp1scope/bin/jcsdbsetup

3. 次のjcoimdefコマンドを実行してセントラルスコープサービス（jcsmain）を有効にします。

   • Windowsの場合

     "Consoleパス\bin\jcoimdef" -s ON

   • Linuxの場合

     /opt/jp1cons/bin/jcoimdef -s ON

4. JP1/IM2 - Managerサービスを起動します。

5. 次のjco_spmd_statusコマンドを実行してセントラルスコープサービスが稼働しているか確認します。

   • Windowsの場合

     "Consoleパス\bin\jco_spmd_status"

   • Linuxの場合

     /opt/jp1cons/bin/jco_spmd_status

   稼働中のプロセスにjcsmainが表示されていることを確認してください。

関連項目

• コマンド・定義ファイルリファレンス　1.　jcoimdef

• コマンド・定義ファイルリファレンス　1.　jcsdbsetup

ページの先頭へ

(2)　ツリー形式でビジュアル監視するためにセントラルスコープを設定する

システムの階層構成をビジュアル監視するためには，セントラルスコープの［監視ツリー］画面に監視ノードを追加します。

前提条件

操作を実施するJP1ユーザーが次の条件を満たす必要があります。

• JP1権限レベル「JP1_Console_Admin」が割り当てられている。

• JP1資源グループ「JP1_Console」が割り当てられている。

操作手順

1. Windowsスタートメニューの［すべてのプログラム］−［JP1_Integrated Management - View］−［監視ツリー編集］を選択して，［監視ツリー(編集中)］画面を表示します。

   なお，［監視ツリー(編集中)］画面はセントラルスコープにログインしたあと，［監視ツリー］画面からも表示できます。

2. ［監視ツリー(編集中)］画面の［編集］−［新規監視ノード作成］を選択して，［新規監視ノード作成］画面を表示します。

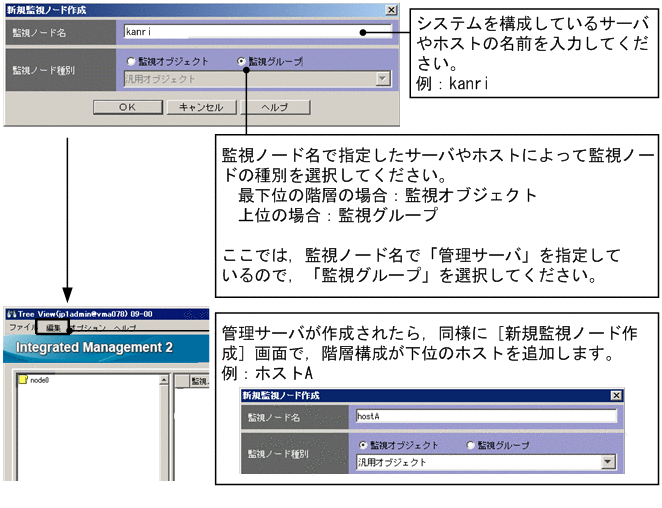

3. 次の図に従って，監視ノードを追加します。



4. ［監視ツリー(編集中)］画面の［ファイル］−［サーバのツリーを更新］を選択して，編集したツリーを［監視ツリー］画面に反映します。

   ログイン画面が表示された場合は，認証サーバに登録したJP1ユーザー名，およびパスワードを入力してください。

関連項目

• 構築ガイド　6.3.1　監視ツリーの編集画面の起動

• 構築ガイド　6.3.3　監視ツリーの自動生成

• 運用ガイド　4.1　JP1/IM - Managerにログインする

• 画面リファレンス　1.2　［ログイン］画面

• 画面リファレンス　4.1　［監視ツリー］画面の概要

• 画面リファレンス　4.15　［監視ツリー(編集中)］画面

ページの先頭へ

(3)　監視ノードの属性を設定する

監視ノードの属性を設定すると，監視ノードで使用するマークを変更したりイベントを受信したとき監視ノードの状態を変更したりできます。ここでは「2.1　基本的な構成のシステムとは」で示したホストAに対して監視ノードの属性を設定する手順を説明します。

前提条件

［監視ツリー］画面に監視ノードが表示されている必要があります。

操作手順

1. ［監視ツリー］画面でホストAを選択します。

2. 右クリックして表示されるポップアップメニューから［プロパティ］を選択して，［プロパティ］画面を表示します。

3. ［状態変更条件］−［追加］ボタンをクリックして，［状態変更条件設定］画面を表示します。

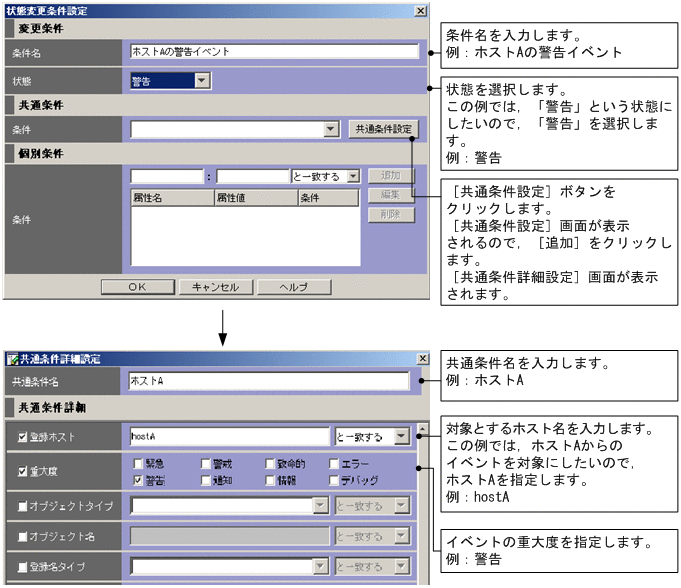

4. 次の図に従って，［状態変更条件設定］画面，および［共通条件詳細設定］画面に必要事項を入力します。



5. ［共通条件詳細設定］画面で［OK］ボタンをクリックします。

6. ［共通条件設定］画面で［閉じる］ボタンをクリックします。

7. ［状態変更条件設定］画面で［共通条件］−［条件］のリストボックスから手順4で追加した共通条件名を選択します。

8. ［状態変更条件設定］画面で［OK］ボタンをクリックします。

9. ［プロパティ］画面で［適用］ボタンをクリックします。

関連項目

• 画面リファレンス　4.9　［プロパティ］画面

• 画面リファレンス　4.12　［状態変更条件設定］画面

• 画面リファレンス　4.13　［共通条件設定］画面

• 画面リファレンス　4.14　［共通条件詳細設定］画面

ページの先頭へ

(4)　マップ形式でビジュアル監視するためにセントラルスコープを設定する

マップ形式で表示するためには，［ビジュアル監視］画面を作成します。［ビジュアル監視(編集中)］画面から［ビジュアル監視］画面を作成する手順を説明します。

前提条件

［監視ツリー］画面に監視ノードが表示されている必要があります。

操作手順

1. Windowsスタートメニューの［すべてのプログラム］−［JP1_Integrated Management - View］−［監視ツリー編集］を選択して，［監視ツリー(編集中)］画面を表示します。

2. ［監視ツリー(編集中)］画面のメニューバーから［ファイル］−［サーバからツリーを取得］を選択して，［監視ツリー］画面の内容を［監視ツリー(編集中)］画面に反映します。

3. ［監視ツリー(編集中)］画面のメニューバーから［編集］−［新規ビジュアル監視画面作成］を選択して，［ビジュアル監視(編集中)］画面を表示します。

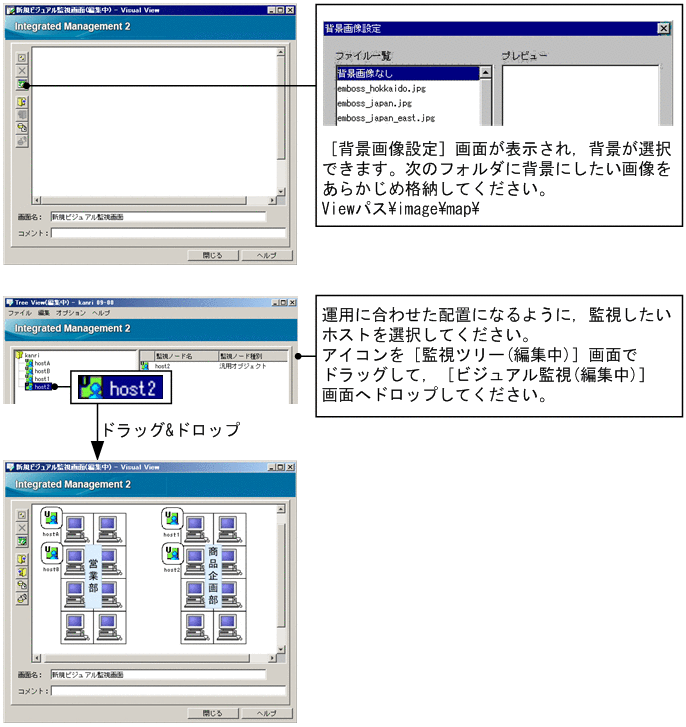

4. 次の図に従って，［ビジュアル監視］画面を作成します。



5. ［サーバのビジュアル監視データを更新］ボタンをクリックして，［ビジュアル監視］画面の作成内容をマネージャーに反映します。

   ログイン画面が表示された場合は，認証サーバに登録したJP1ユーザー名，およびパスワードを入力してください。

関連項目

• 画面リファレンス　4.4　［ビジュアル監視（編集中）］画面

• 画面リファレンス　4.5　［ビジュアル監視］画面（監視用）

• 構築ガイド　6.4.1　［ビジュアル監視］画面の編集画面の起動

• 構築ガイド　6.4.3　［ビジュアル監視］画面のカスタマイズ
