4.3.2　クラスタシステムで運用する場合のシステム構成

JP1/Power Monitorのマネージャーをクラスタシステムで運用する場合，実行系と待機系にJP1/Power Monitor，およびJP1/Power Monitorと連携するプログラムをインストールする必要があります。また，クラスタソフトのインストールも必要です。前提ソフトのJP1/Base，およびJP1/AJS3などのJP1/Power Monitorと連携するプログラムは，JP1/Power Monitorと同じ論理ホスト上で動作させます。ただし，電源装置を制御するソフトウェアは物理ホスト上に配置します。電源装置を制御するソフトウェアは，各物理ホストで同じディレクトリに配置してください。

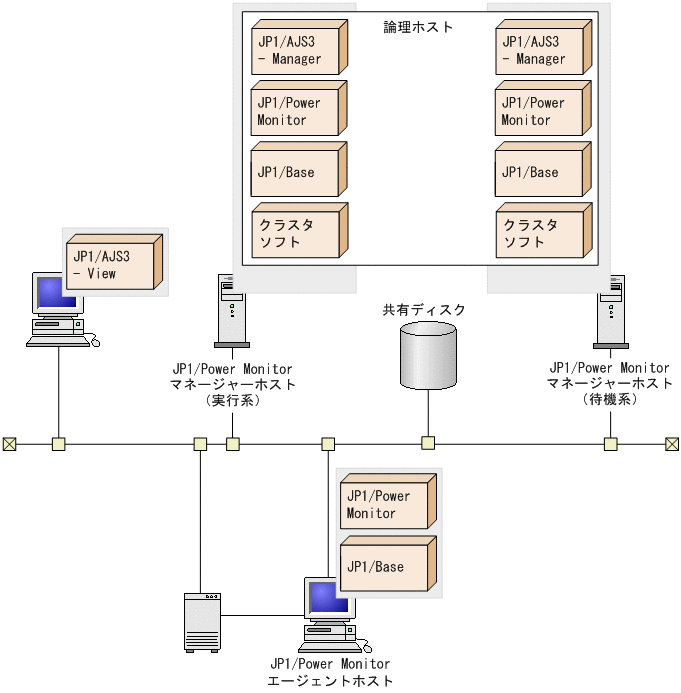

次の図では，JP1/Power MonitorとJP1/AJS3をクラスタシステムで運用する場合の構成例を示します。
