2.2.5　待ち合わせ条件を使用したユニットの実行順序制御

(a)　待ち合わせ条件付きユニットと待ち合わせ対象ユニット

待ち合わせ条件を設定するユニットの待ち合わせ条件には，実行終了を待ち合わせるユニット名を指定します。ここでいう「実行終了」に該当する状態は，起動条件を使用するかどうか^※によって異なります。

起動条件を使用しない^※ユニットの場合

「実行終了」とは，次の状態に遷移することをいいます。

• 正常終了

• 警告検出終了

• 計画未実行

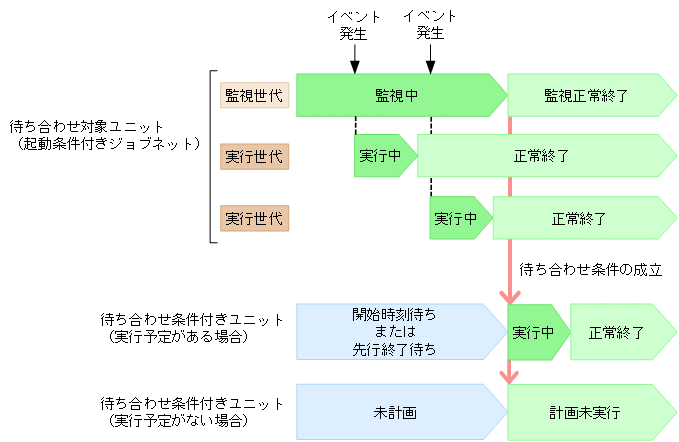

起動条件を使用する^※ユニットの場合

「実行終了」とは，デフォルトの設定では待ち合わせ対象の監視世代およびそのすべての実行世代が次の状態に遷移することをいいます。

監視世代

• 監視正常終了

実行世代

• 正常終了

• 警告検出終了

待ち合わせ対象ユニットに起動条件を使用する場合，「実行終了」に該当する状態を変更できます。詳細については，「(5)(c) 待ち合わせ対象ユニットに起動条件を使用する場合の，待ち合わせ条件の設定」を参照してください。

注※

「起動条件を使用する」とは，ルートジョブネットが次の条件を満たしていることを指します。

• 起動条件付きジョブネットである。

• 実行登録時に，起動条件を使用する設定で実行登録している。

  即時実行の場合は，実行登録時に設定します。

  計画実行または確定実行の場合は，スケジュールルールで設定します。

• ajsplanコマンドの-jオプションの設定で，起動条件を無効にしていない。

待ち合わせ条件で指定したユニットが実行終了すると，待ち合わせ条件を設定したユニットが実行を開始します。

待ち合わせ条件を設定したユニットのことを待ち合わせ条件付きユニット，待ち合わせ条件で指定したユニットのことを待ち合わせ対象ユニットと呼びます。

待ち合わせ条件による実行順序制御を，次の図に示します。

この例では，ルートジョブネットB配下のジョブ3に待ち合わせ条件を設定しています。待ち合わせ条件には，待ち合わせ対象ユニットとしてルートジョブネットA配下のジョブ2を指定しています。ルートジョブネットAおよびルートジョブネットBを実行すると，ジョブ3はジョブ2の実行終了を待ち合わせます。ジョブ2が実行終了すると，ジョブ3が実行を開始します。

待ち合わせ条件を使うと，さまざまなユニット間の実行順序を制御できます。待ち合わせ条件を設定できるユニット，および待ち合わせ対象ユニットとして指定できるユニットを，次の表に示します。

（凡例）

○：待ち合わせ条件を設定できる，または待ち合わせ対象ユニットとして指定できる

×：待ち合わせ条件を設定できない，または待ち合わせ対象ユニットとして指定できない

注※1

待ち合わせ条件を設定することはできますが，実行登録できません。

注※2

起動条件付きジョブネットであっても，即時実行登録時のオプションやスケジュールルールの定義によって，起動条件を使用しないで実行するようにできます。そのため，起動条件付きジョブネットの配下のユニットであっても，実行するまでは起動条件が使用されるかどうか分からないため，待ち合わせ条件を定義することはできます。同様に，起動条件付きジョブネット配下のユニットであっても，待ち合わせ対象ユニットとして指定できます。しかし，実行時に起動条件を使用すると，実行エラーになります。

注※3

起動条件を使用するジョブネットに待ち合わせ条件を設定したり，待ち合わせ対象ユニットとして指定したりするには，次の条件を満たしている必要があります。

• JP1/AJS3 - Managerがバージョン10-00以降である。

• 環境設定パラメーターPREWAITEXTENDで「condition」を設定している。

注※4

プランニンググループ直下のルートジョブネット配下のユニットを待ち合わせ対象ユニットとして指定する場合，ルートジョブネット名を省略した形式で指定してください。例えば，プランニンググループ直下にあるルートジョブネット配下のジョブを待ち合わせ対象ユニットとして指定する場合は，「/プランニンググループ/ルートジョブネット/ジョブ」ではなく，「/プランニンググループ/ジョブ」と指定します。

なお，待ち合わせ条件は，同一スケジューラーサービス内のユニットの実行順序を制御します。そのため，待ち合わせ条件付きユニットと待ち合わせ対象ユニットは，同一のスケジューラーサービス配下にある必要があります。

注意事項

• 待ち合わせ条件を使用すると，ジョブフローが確認しにくくなり，業務の流れやジョブネットの階層が把握しづらくなります。ジョブフローを作成する際は，ジョブネットを入れ子にしたり，複数のジョブを一つにまとめたりするなど，できるだけ待ち合わせ条件を使用しないで，関連線を使用することを先に検討してください。

• 待ち合わせ条件を使用する場合は，複数の待ち合わせが同一時間帯に集中して開始しないように，ジョブネットの開始予定時刻をずらすなど，待ち合わせが開始する時間帯を分散させてください。

  同一時間帯に複数の待ち合わせ条件付きユニットが待ち合わせを開始する場合は，待ち合わせ対象ユニットが終了してから待ち合わせ条件付きユニットが実行開始するまでの所要時間について，次の点を考慮してジョブフローを設計してください。

  ・待ち合わせ条件付きユニットは，待ち合わせ対象ユニットの状態確認を行います。そのため，一つの待ち合わせ対象ユニットが終了してから待ち合わせ条件付きユニットが実行を開始するまで，時間が掛かります。その時間は，同一スケジューラーサービス内のほかの待ち合わせ条件付きユニットも含めた，同一時間帯に待ち合わせをしている待ち合わせ条件付きユニット数に比例します。

  ・一つのスケジューラーサービス内で1秒間に処理できる待ち合わせ条件付きユニットの数は，4件から20件程度です。例えば，待ち合わせ条件付きユニット100個が同時に一つの待ち合わせ対象ユニットとの待ち合わせを開始した場合，待ち合わせ対象ユニットの実行が終了してから100個目の待ち合わせ条件付きユニットが実行を開始するまで，5秒から25秒程度掛かります。

  ・待ち合わせ対象ユニットに起動条件付きジョブネットを指定している場合，待ち合わせ条件付きユニットが実行を開始するまでに掛かる時間は，起動条件付きジョブネットの実行世代数に依存します。例えば，待ち合わせ条件付きユニット100個が，実行世代が10世代ある起動条件付きジョブネット100個との待ち合わせを同時に開始した場合，起動条件付きジョブネットの実行が終了してから待ち合わせ条件付きユニットが実行開始するまでに掛かる時間は，5秒から20秒程度です。起動条件付きジョブネットの実行世代が100世代ある場合だと，50秒から100秒程度掛かります。

  ・待ち合わせ条件付きユニットが実行を開始するまでの所要時間は，マシン性能や，待ち合わせ対象ユニットと待ち合わせ条件付きユニットのジョブネット構成などによって変動します。

• 待ち合わせ条件は，JP1/AJS3 - ViewおよびJP1/AJS3 - Managerのバージョンが09-50以降の場合に使用できます。ただし，09-50以降のJP1/AJS3 - Managerを使用していても，データベースが互換用ISAM構成の場合は，待ち合わせ条件は使用できません。

(b)　待ち合わせ状態

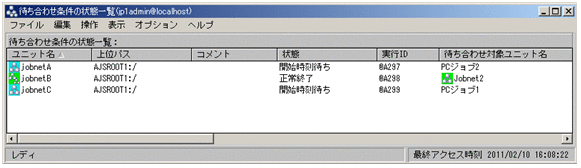

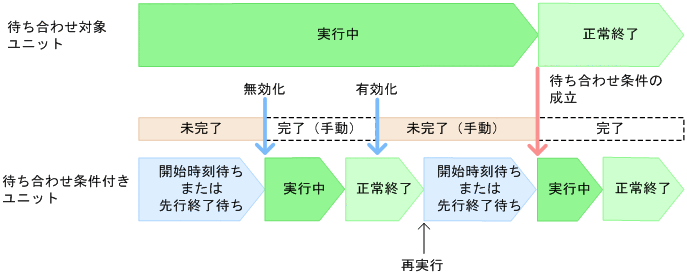

待ち合わせ対象ユニットの実行終了を待ち合わせ条件付きユニットが把握できているかどうかを，待ち合わせ状態として表示します。待ち合わせ状態には次の状態があります。

待ち合わせ状態が「完了」または「完了（手動）」になることで，待ち合わせ条件が成立し，待ち合わせ条件付きユニットが実行を開始します。

待ち合わせ条件付きユニットの動作を設定することができます。詳細については，「2.2.5(5) 待ち合わせ条件付きユニットの動作の設定」を参照してください。

(c)　実行順序制御の流れ

待ち合わせ条件を使ったユニット間の実行順序制御は，次の流れで行います。

1. 待ち合わせ対象ユニットおよび待ち合わせ条件を設定するユニットを，それぞれ定義する。

   ユニットの詳細定義およびスケジュールを定義します。

2. 待ち合わせ条件を設定するユニットに待ち合わせ条件を設定する。

   待ち合わせ条件には，次の項目を設定します。

   • 待ち合わせ対象ユニット名

   • 待ち合わせ方法

   • 待ち合わせ対象ユニットに待ち合わせる世代がないときの動作

   「待ち合わせ方法」および「待ち合わせ対象ユニットに待ち合わせる世代がないときの動作」の詳細については，「2.2.5(5) 待ち合わせ条件付きユニットの動作の設定」を参照してください。

   待ち合わせ条件の設定方法については，マニュアル「JP1/Automatic Job Management System 3 操作ガイド　5.2.6 待ち合わせ条件を設定する」を参照してください。

3. 待ち合わせ条件付きユニットおよび待ち合わせ対象ユニットを管理するルートジョブネットを，それぞれ実行登録する。

   待ち合わせ条件付きユニットが，待ち合わせ対象ユニットの実行終了を待ち合わせます。

   ルートジョブネットの実行登録方法については，マニュアル「JP1/Automatic Job Management System 3 操作ガイド　7. ジョブネットの実行」を参照してください。

(a)　待ち合わせ条件付きユニットと待ち合わせ対象ユニットが同一のルートジョブネット配下にある場合

待ち合わせ条件付きユニットと待ち合わせ対象ユニットが同一のルートジョブネット配下にある場合，各ユニットは同一の世代で実行されます。そのため，待ち合わせ条件付きユニットは，同じ世代で実行される待ち合わせ対象ユニットの実行終了を待ち合わせます。

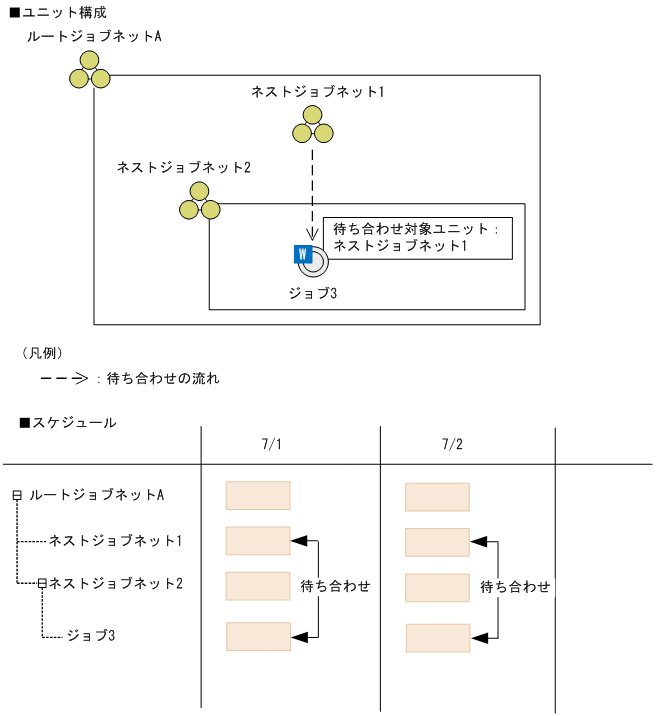

待ち合わせ条件付きユニットと待ち合わせ対象ユニットが同一ルートジョブネット配下にある場合の例を，次の図に示します。

この例では，待ち合わせ条件付きユニットのジョブ3と待ち合わせ対象ユニットのネストジョブネット1が，どちらもルートジョブネットAの配下に定義されています。ルートジョブネットAを1日に1回実行するようにスケジュールして実行登録すると，7/1と7/2にルートジョブネットAの実行予定世代が一つずつ生成されます。この場合，ジョブ3は，同一世代で実行するネストジョブネット1の実行終了を待ち合わせます。

(b)　待ち合わせ条件付きユニットと待ち合わせ対象ユニットが異なるルートジョブネット配下にある場合

待ち合わせ条件付きユニットと待ち合わせ対象ユニットが異なるルートジョブネット配下にある場合，各ルートジョブネットを実行登録すると，それぞれのルートジョブネットに実行予定世代が生成されます。このとき，待ち合わせ条件付きユニットの実行予定世代は，次の条件を満たす待ち合わせ対象ユニットの実行予定世代の実行終了を待ち合わせます。

• 実行日が同じ

• 実行予定を開始予定時刻順に並べた場合に，開始予定の順番が等しい

待ち合わせ対象ユニットが待ち合わせ条件付きユニットと異なるルートジョブネット配下にある場合の例を，次の図に示します。

この例では，待ち合わせ条件付きユニットのジョブ1が，待ち合わせ対象ユニットのネストジョブネット1と，異なるルートジョブネットの配下に定義されています。ルートジョブネットAおよびルートジョブネットBが7/1に2回実行するようにスケジュールして実行登録すると，7/1のルートジョブネットAの実行予定として，実行IDが@A101の世代と@A102の世代が生成されます。一方，7/1のルートジョブネットBの実行予定として，実行IDが@A103の世代と@A104の世代が生成されます。ジョブ1の世代@A103および@A104は，実行日が同じで，かつ開始予定時刻の順番が等しいネストジョブネット1の実行予定世代を待ち合わせます。そのため，ジョブ1で1番目に実行される@A103は，ネストジョブネット1で1番目に実行される@A101を待ち合わせます。同様に，ジョブ1で2番目に実行される@A104は，ネストジョブネット1で2番目に実行される@A102を待ち合わせます。7/2に実行されるジョブ1の世代も，7/2の開始予定時刻の順番が等しいネストジョブネット1の実行予定世代を待ち合わせます。

次に，JP1/AJS3の機能と待ち合わせ条件を組み合わせて使用したときの例について説明します。

ジョブネットリリース機能を使用して待ち合わせ対象ユニットのジョブネット定義を切り替えるとき

ジョブネットリリース機能を使用して，待ち合わせ対象ユニットのジョブネット定義を運用中に切り替えるとき，待ち合わせ条件付きユニットが待ち合わせるジョブネット定義も，自動で切り替わります。

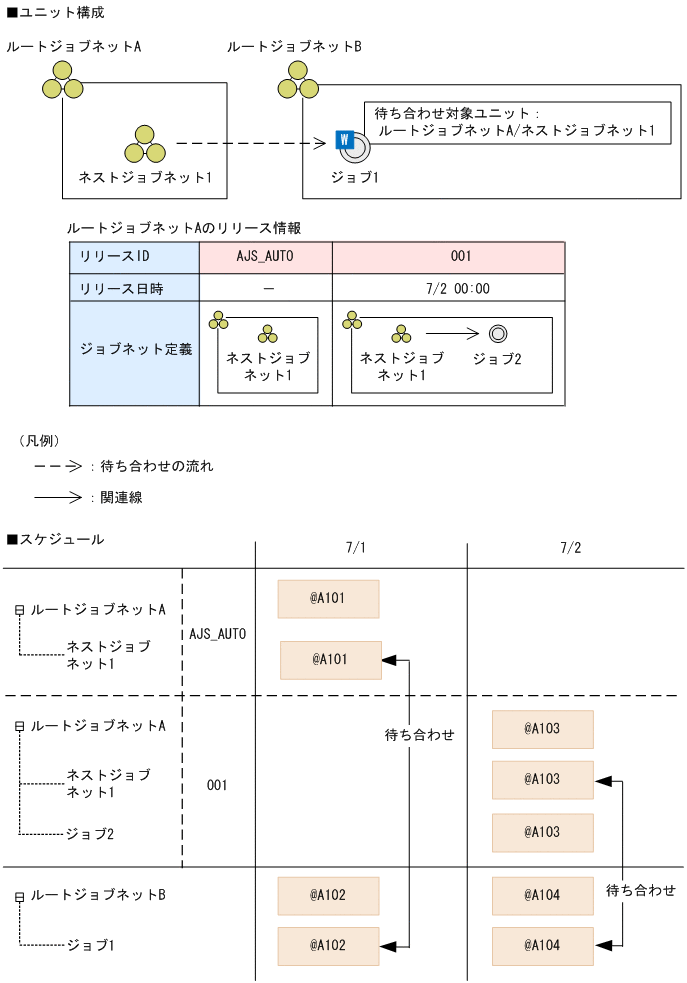

待ち合わせ対象ユニットをジョブネットリリースする例を，次の図に示します。

図2‒29　待ち合わせ対象ユニットをジョブネットリリースする例

この例では，ルートジョブネットAがリリース登録されており，リリース日時になると，リリースID「001」のジョブネット定義がリリースされます。リリース日時は7/2の00:00です。ルートジョブネットAを実行登録すると，7/1の実行予定世代@A101はリリースID「AJS_AUTO」のジョブネット定義で，7/2の実行予定世代@A103はリリースID「001」のジョブネット定義で生成されます。この場合，ジョブ1は，7/1まではリリースID「AJS_AUTO」のネストジョブネット1の世代@A101と待ち合わせ，7/2以降はリリースID「001」のネストジョブネット1の世代@A103と待ち合わせます。

実行登録後に実行予定世代の開始予定の順番を変更するとき

実行登録後に計画一時変更などで実行予定世代の開始予定の順番を変更するとき，待ち合わせ条件付きユニットが待ち合わせる待ち合わせ対象ユニットの実行予定世代も，変更後の開始予定の順番に合わせて自動で変更されます。

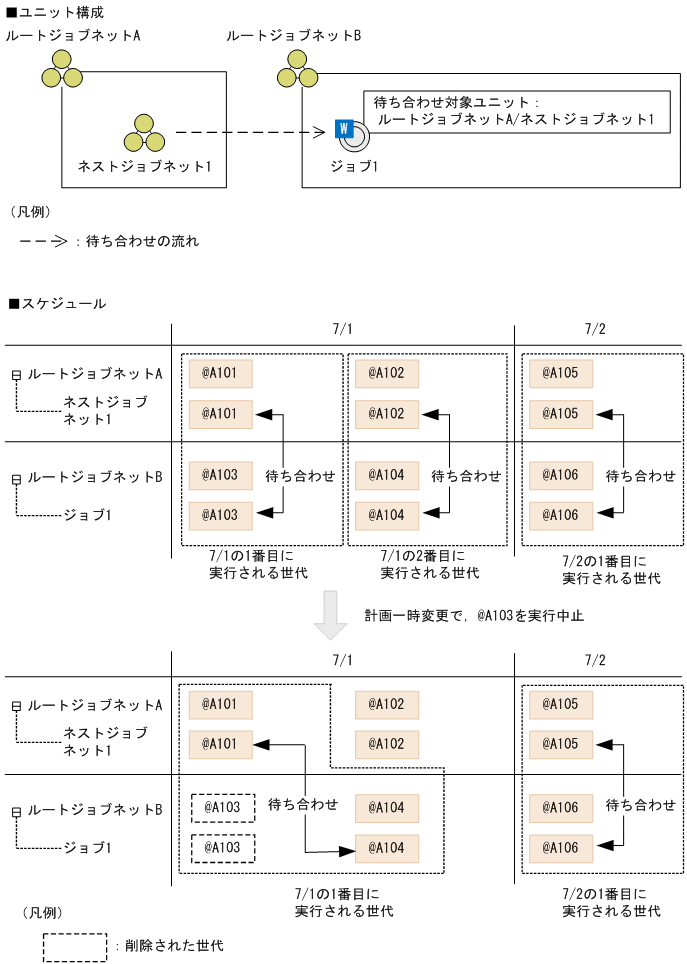

計画一時変更で実行予定世代の開始予定の順番を変更する例を，次の図に示します。

図2‒30　計画一時変更で実行予定世代の開始予定の順番を変更する例

この例では，待ち合わせ対象ユニットのネストジョブネット1を管理するルートジョブネットA，および待ち合わせ条件付きユニットのジョブ1を管理するルートジョブネットBが，7/1に2回実行するようにスケジュールされています。7/1の1番目に実行されるルートジョブネットBの実行予定世代@A103を計画一時変更で実行中止すると，@A103が削除され，7/1の1番目に実行される世代は@A104になります。そのため，ジョブ1の@A104は，ネストジョブネット1の@A101を待ち合わせます。

48時間制スケジュールを採用しているとき

48時間制スケジュールを採用しているときは，48時間制スケジュールでの実行日に従って待ち合わせる世代が決定します。

48時間制スケジュールを採用している例を，次の図に示します。

図2‒31　48時間制スケジュールを採用している例

この例では，ルートジョブネットAおよびルートジョブネットBのスケジューラーサービスに対して，48時間制スケジュールを採用しています。待ち合わせ対象ユニットのネストジョブネット1を管理するルートジョブネットAのスケジュールルールは，毎日10:00に実行するように定義しています。また，待ち合わせ条件付きユニットのジョブ1を管理するルートジョブネットBのスケジュールルールは，7/1の38:00に実行するように定義しています。この場合，7/1の38:00（暦日で7/2の14:00）に実行されるジョブ1の実行予定世代@A103は，7/1の1番目に実行される世代になります。そのため，ジョブ1の@A103の世代は，ネストジョブネット1の7/1の1番目に実行される世代である@A101を待ち合わせます。

注意事項

• 基準時刻は，待ち合わせ条件付きユニットと待ち合わせ対象ユニットで別々に設定できます。しかし，それぞれのユニットで別々の設定をしていると，待ち合わせる世代の対応が複雑になり運用が困難になります。基準時刻の設定は，待ち合わせ条件付きユニットと待ち合わせ対象ユニットで合わせることを推奨します。

• UNIXの場合，タイムゾーンは，待ち合わせ条件付きユニットと待ち合わせ対象ユニットで別々に設定できます。しかし，それぞれのユニットで別々の設定をしていると，待ち合わせる世代の対応が複雑になり運用が困難になります。タイムゾーンの設定は，待ち合わせ条件付きユニットと待ち合わせ対象ユニットで合わせることを推奨します。

• 待ち合わせ対象ユニットの実行終了を安全に待ち合わせるために，待ち合わせ対象ユニットと待ち合わせ条件付きユニットの保存世代数は，少なくとも1日分の世代を保存できるよう設定してください。待ち合わせ対象ユニットの1日分の世代が保存できない場合，待ち合わせ条件付きユニットが実行を開始しないおそれがあります。また，待ち合わせ条件付きユニットの1日分の世代が保存できない場合，待ち合わせ条件付きユニットが意図しない待ち合わせ対象ユニットの世代を待ち合わせるおそれがあります。

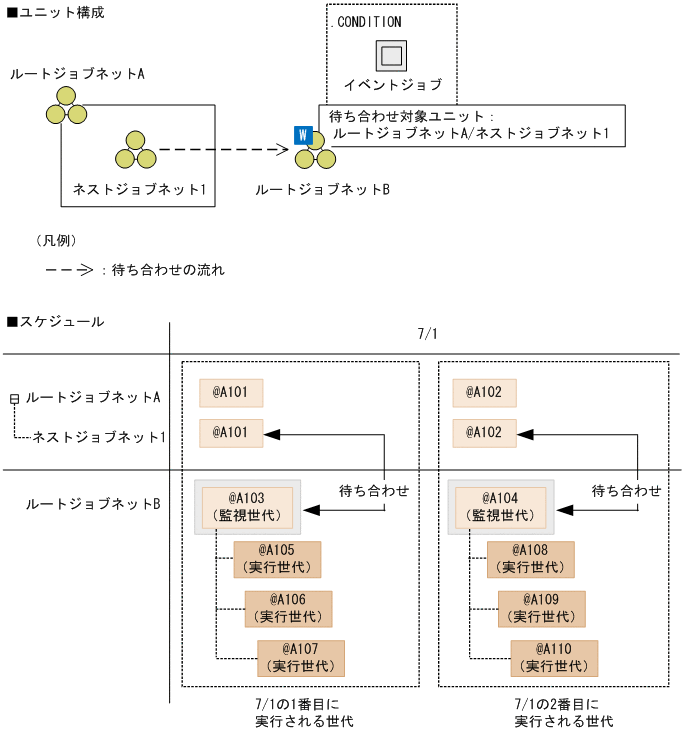

(c)　待ち合わせ条件付きユニットまたは待ち合わせ対象ユニットが起動条件を使用する場合

(d)　待ち合わせ対象ユニットにプランニンググループを指定した場合

待ち合わせ対象ユニットにプランニンググループを指定した場合，待ち合わせ条件付きユニットが待ち合わせるユニットは，プランニンググループ配下で実行しているルートジョブネットになります。プランニンググループ配下で実行しているルートジョブネットが切り替わると，待ち合わせ条件付きユニットが待ち合わせるユニットも自動で切り替わります。

待ち合わせ対象ユニットにプランニンググループを指定した場合の例を，次の図に示します。

この例では，待ち合わせ対象ユニットのプランニンググループPに，6/1〜6/30で実行するルートジョブネットP1と，7/1〜7/31で実行するルートジョブネットP2を定義しています。6/1〜6/30では，ジョブ1はルートジョブネットP1を待ち合わせます。7/1になってプランニンググループ配下で実行するルートジョブネットがルートジョブネットP2に切り替わると，ジョブ1はルートジョブネットP2を待ち合わせます。

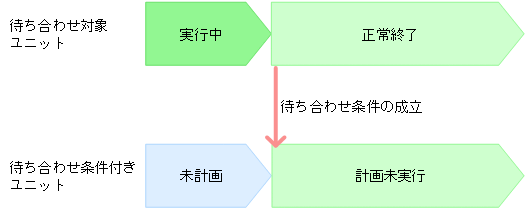

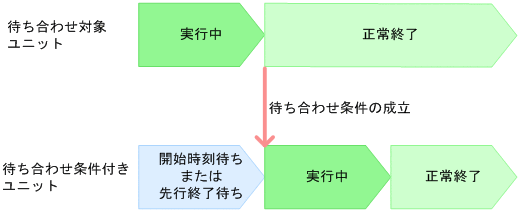

(a)　待ち合わせ条件付きユニットまたは待ち合わせ対象ユニットが起動条件を使用しない場合の状態遷移

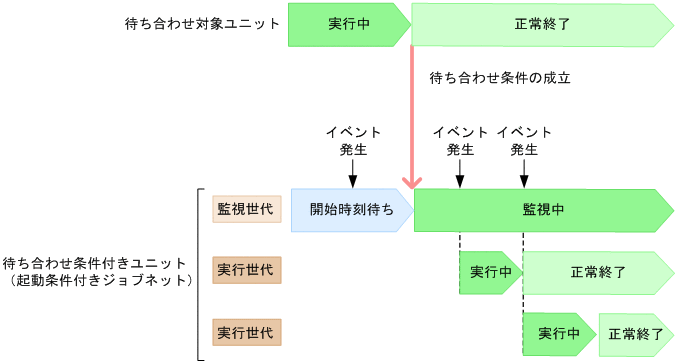

(b)　待ち合わせ条件付きユニットまたは待ち合わせ対象ユニットが起動条件を使用する場合の状態遷移

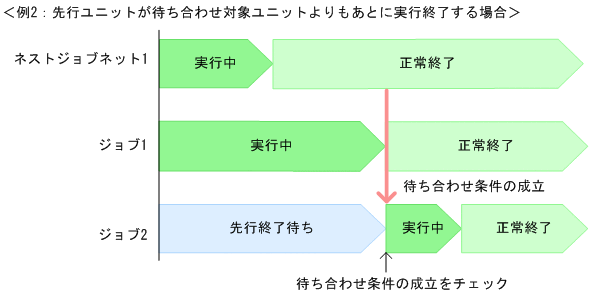

(c)　待ち合わせ条件が成立しても待ち合わせ条件付きユニットが実行されない場合の状態遷移

待ち合わせ条件付きユニットや待ち合わせ対象ユニットを次のように定義していたり操作したりする場合，待ち合わせ条件が成立しても待ち合わせ条件付きユニットが実行されないことがあります。

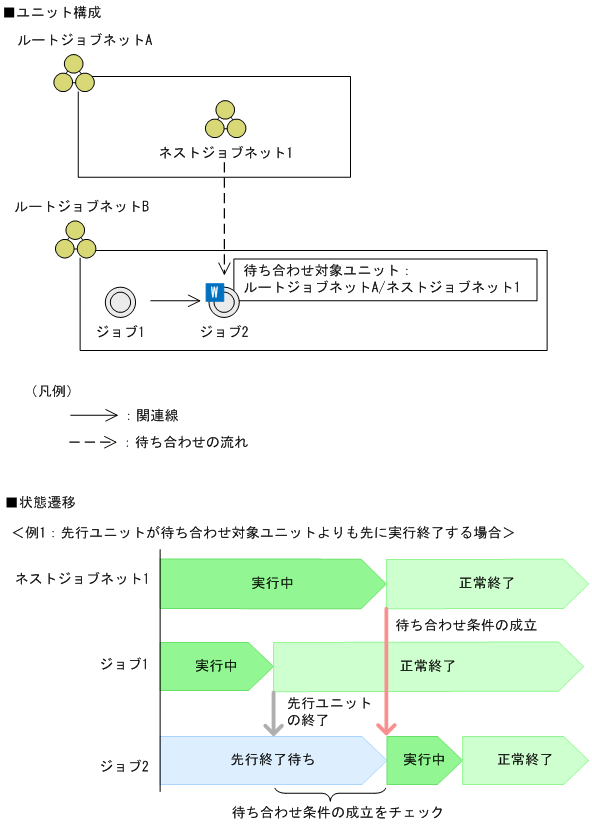

• 待ち合わせ条件付きユニットに関連線で接続された先行ユニットがある場合

• 待ち合わせ条件付きユニットに保留属性を設定している場合

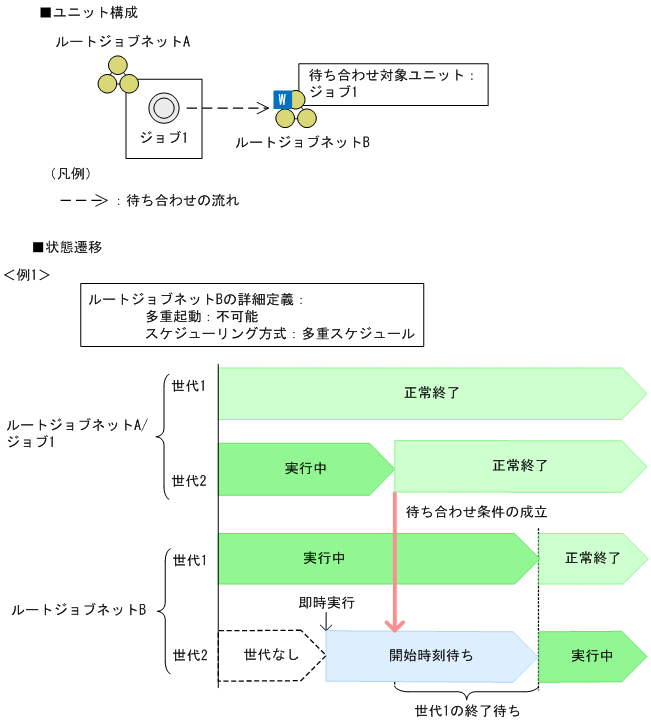

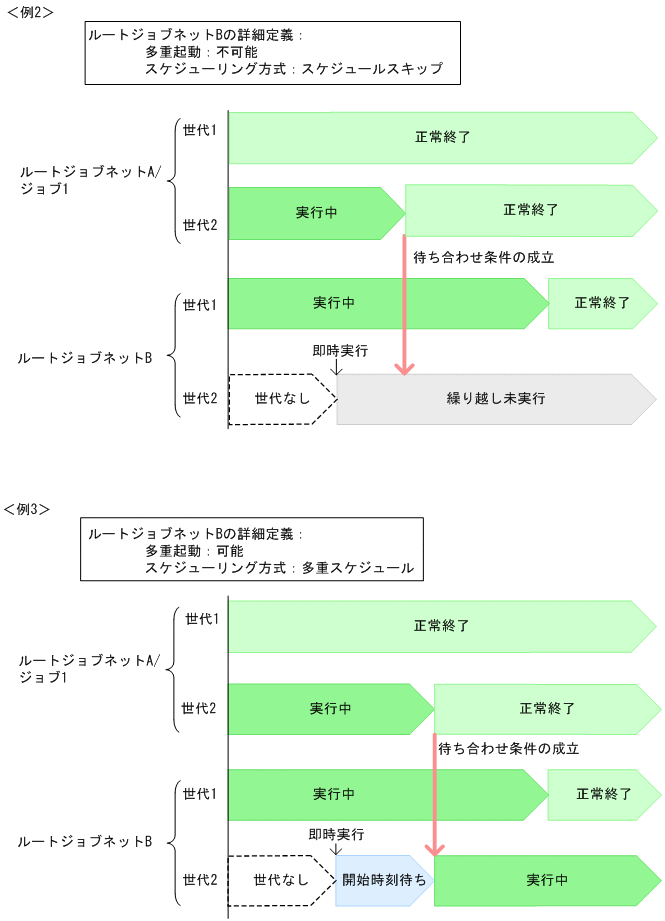

• 待ち合わせ条件付きユニットを同時に複数回実行する場合

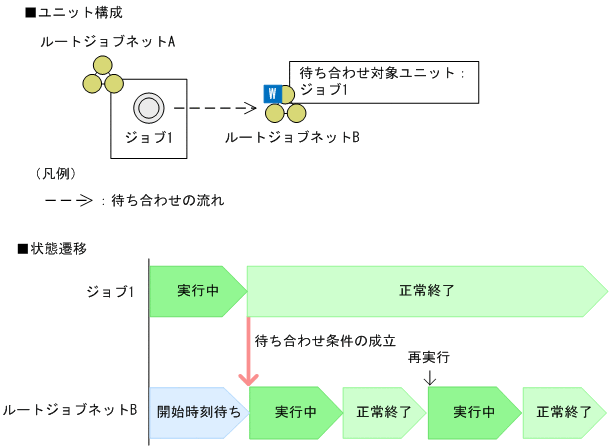

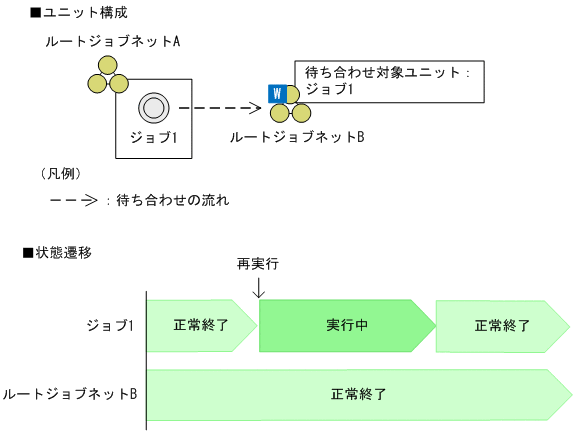

• 待ち合わせ条件付きユニットまたは待ち合わせ対象ユニットを再実行する場合

このような場合での状態遷移の例について説明します。

(d)　待ち合わせ対象ユニットの後続ユニットを再実行した場合の待ち合わせ条件

待ち合わせ対象ユニットの後続ユニットを再実行すると，待ち合わせ対象ユニットの状態が変化することがあります。この場合に，待ち合わせ条件を成立させるかどうか，環境設定パラメーターPREWAITRERUNSTATUSで設定できます。JP1/AJS3を新規インストールした状態では，待ち合わせ条件は成立しないように設定されます。

環境設定パラメーターPREWAITRERUNSTATUSの詳細については，マニュアル「JP1/Automatic Job Management System 3 構築ガイド　20.4.2(110) PREWAITRERUNSTATUS」を参照してください。

待ち合わせ条件が成立するように設定する

環境設定パラメーターPREWAITRERUNSTATUSで「no」を指定していると，後続ユニットの再実行によって待ち合わせ対象ユニットの状態が変化すると，待ち合わせ条件が成立し，待ち合わせ条件付きユニットが実行を開始します。

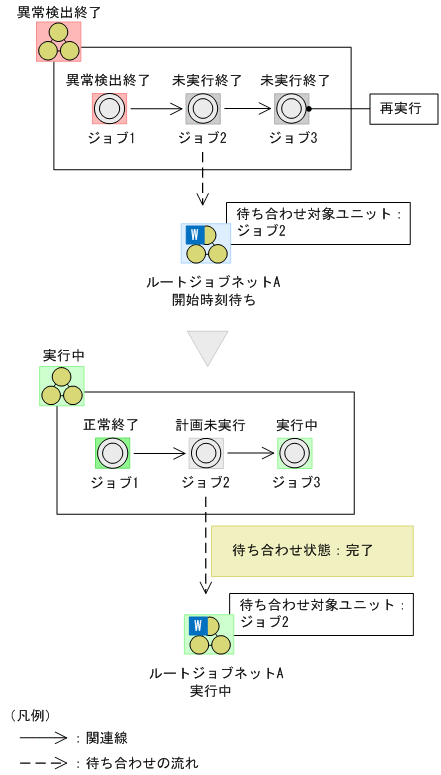

環境設定パラメーターPREWAITRERUNSTATUSで「no」を指定している場合に，待ち合わせ対象ユニットの後続ユニットを再実行する例を次の図に示します。

図2‒50　待ち合わせ対象ユニットの後続ユニットを再実行する例（待ち合わせ条件が成立する設定）

この例では，待ち合わせ対象ユニットであるジョブ2，およびその後続ユニットのジョブ3が「未実行終了」状態の場合に，ジョブ3を再実行しています。ジョブ3を再実行すると，ジョブ2は「未実行終了」状態から「計画未実行」状態に遷移します。

環境設定パラメーターPREWAITRERUNSTATUSで「no」を指定していると，待ち合わせ状態は「完了」となり，待ち合わせ条件が成立します。そして，待ち合わせ条件付きユニットのルートジョブネットAが実行を開始します。

環境設定パラメーターPREWAITRERUNSTATUSで「no」を指定しているときは，再実行による待ち合わせ対象ユニットの状態の変化に注意してください。待ち合わせ対象ユニットの後続ユニットを再実行する場合は，状態が変化するユニットの中に待ち合わせ対象ユニットがないか検索するなどして，影響範囲を明確にしてから再実行してください。再実行の詳細については，マニュアル「JP1/Automatic Job Management System 3 導入ガイド　4.5.11 実行が終了したジョブネットやジョブを再実行する」を参照してください。待ち合わせ条件の検索方法については，マニュアル「JP1/Automatic Job Management System 3 操作ガイド　10.2 ユニットを検索して表示する」を参照してください。

待ち合わせ条件が成立しないように設定する

環境設定パラメーターPREWAITRERUNSTATUSで「yes」を指定していると，後続ユニットの再実行によって待ち合わせ対象ユニットの状態が変化しても，待ち合わせ条件は成立しません。したがって，待ち合わせ条件付きユニットの状態は変わりません。

この設定だと，ユニットの再実行によって先行ユニットの状態が変更することで，意図しない待ち合わせ条件の成立を防ぐことができます。

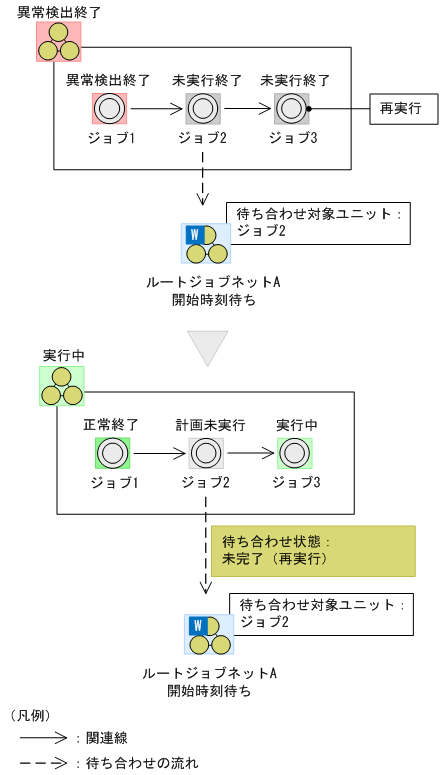

環境設定パラメーターPREWAITRERUNSTATUSで「yes」を指定している場合に，待ち合わせ対象ユニットの後続ユニットを再実行する例を次の図に示します。

図2‒51　待ち合わせ対象ユニットの後続ユニットを再実行する例（待ち合わせ条件が成立しない設定）

ユニットの定義は，待ち合わせ条件が成立する設定の例と同じです。ジョブ3を再実行すると，ジョブ2は「未実行終了」状態から「計画未実行」状態に遷移します。

しかし，環境設定パラメーターPREWAITRERUNSTATUSで「yes」を指定していると，待ち合わせ状態は「未完了（再実行）」となり，待ち合わせ条件は成立しません。そのため，待ち合わせ条件付きユニットのルートジョブネットAの状態は変わりません。

なお，待ち合わせ対象ユニットであるジョブ2を再実行してジョブ2が実行終了すると，待ち合わせ条件が成立し，ルートジョブネットAが実行を開始します。

待ち合わせ対象ユニットがジョブネットで，配下のユニットを個別に再実行する場合，ジョブネットが終了状態になると，待ち合わせが完了します。必要に応じて保留設定やジョブ状態を変更して，待ち合わせが成立しない状態にしてください。

(a)　待ち合わせ対象ユニットが複数ある場合の待ち合わせ方法

一つの待ち合わせ条件付きユニットに対して，待ち合わせ対象ユニットを最大で32個指定できます。待ち合わせ対象ユニットを複数指定した場合，待ち合わせ方法として，すべての待ち合わせ対象ユニットの実行終了を待ち合わせるのか，どれか一つの待ち合わせ対象ユニットの実行終了を待ち合わせるのかを設定できます。

待ち合わせ方法は次の二つから選択します。

• AND

  指定した待ち合わせ対象ユニットがすべて実行終了すれば，待ち合わせ条件が成立します。

• OR

  指定した待ち合わせ対象ユニットのうちどれか一つが実行終了すれば，待ち合わせ条件が成立します。

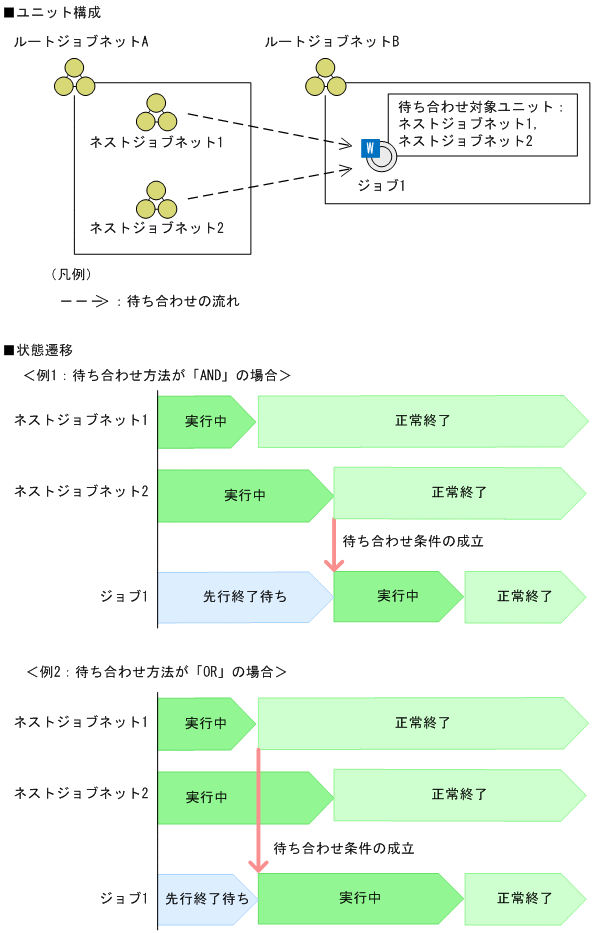

ANDとORの動作の違いを，次の図に示します。

この例では，待ち合わせ条件付きユニットのジョブ1に，待ち合わせ対象ユニットとしてネストジョブネット1およびネストジョブネット2を指定しています。

例1の待ち合わせ方法が「AND」の場合，ネストジョブネット1とネストジョブネット2の両方が実行終了すると，待ち合わせ条件が成立し，ジョブ1が実行を開始します。

例2の待ち合わせ方法が「OR」の場合，ネストジョブネット1が実行終了した時点で待ち合わせ条件が成立し，ジョブ1が実行を開始します。

注意事項

一つの待ち合わせ条件付きユニットに対する待ち合わせ対象ユニットの数が多いと，JP1/AJS3の処理速度に影響するおそれがあります。一つの待ち合わせ条件付きユニットに対する待ち合わせ対象ユニット数は，できるだけ少なくなるように設計してください。

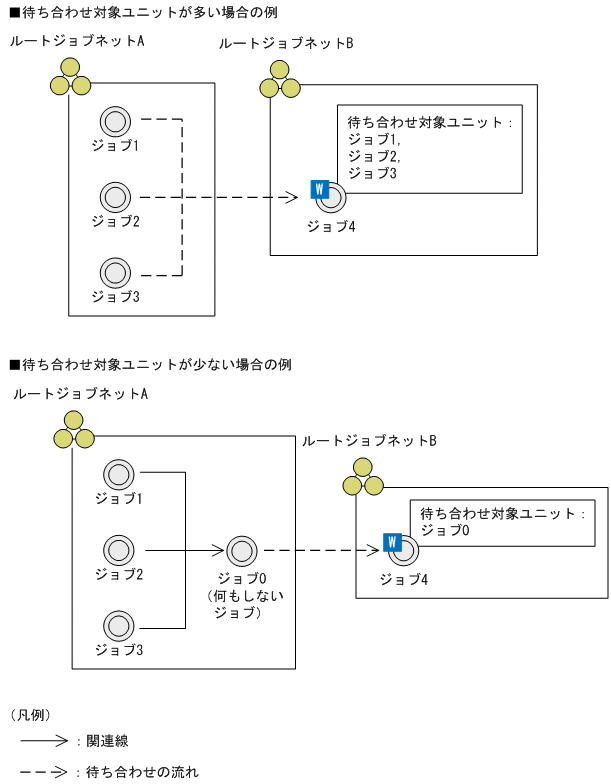

待ち合わせ対象ユニットの数を少なくする例を，次の図に示します。

図2‒53　待ち合わせ対象ユニットの数を少なくする例

待ち合わせ対象ユニットが多い場合の例では，ジョブ1，ジョブ2，およびジョブ3を，待ち合わせ条件付きユニットのジョブ4の待ち合わせ対象ユニットとして指定しています。この例で待ち合わせ対象ユニットを減らすためには，待ち合わせ対象ユニットが少ない場合の例のように，ジョブ1，ジョブ2，およびジョブ3の後続ユニットとして何もしないジョブのジョブ0を定義して，それぞれを関連線で接続します。ジョブ0をジョブ4の待ち合わせ対象ユニットとして指定することで，待ち合わせ対象ユニットを減らすことができます。ただし，この図のように何もしないジョブを定義すると，ジョブ管理がしづらくなります。本来存在しないユニットを定義して待ち合わせ条件を指定するのは，性能が確保できない場合だけにしてください。

補足事項

待ち合わせ方法が「AND」の場合に，待ち合わせ対象ユニットの一部が実行終了している状態でスケジューラーサービスをホットスタートで再起動すると，再起動後でも，再起動前の待ち合わせ条件の成立状態が維持されます。そのため，再起動後に実行終了していない待ち合わせ対象ユニットが実行終了すると，待ち合わせ条件は成立します。

例えば図2-52の例1の場合で，ネストジョブネット1が正常終了していてネストジョブネット2が実行中のときにスケジューラーサービスをホットスタートで再起動したとします。この場合，再起動後にネストジョブネット2が実行終了すれば，待ち合わせ条件が成立します。

(b)　待ち合わせ対象ユニットに待ち合わせる世代がない場合の，待ち合わせ条件付きユニットの動作

待ち合わせ条件付きユニットは，「(2) 待ち合わせ条件付きユニットと待ち合わせ対象ユニットの待ち合わせルール」の待ち合わせルールに従って，待ち合わせ対象ユニットの世代の実行終了を待ち合わせます。しかし，待ち合わせ対象ユニットに待ち合わせルールを満たす世代がない場合，待ち合わせ条件付きユニットは，次のどちらかのように動作します。

• 実行を開始しない

  待ち合わせ対象ユニットに待ち合わせる世代がなくても，「開始時刻待ち」，「先行終了待ち」，または「未計画^※」状態のまま待ち合わせ条件の成立を待ち続けます。

  注※

  環境設定パラメーターPREWAITNOSCHUNITSで「yes」を指定している場合は，待ち合わせ条件付きユニットが「未計画」状態でも待ち合わせをします。環境設定パラメーターPREWAITNOSCHUNITSについては，マニュアル「JP1/Automatic Job Management System 3 構築ガイド　20.4.2(122) PREWAITNOSCHUNITS」を参照してください。

• 実行を開始する

  待ち合わせ対象ユニットに待ち合わせる世代がないと，すぐに実行を開始します。複数の待ち合わせ対象ユニットと待ち合わせをする場合，実行終了していないすべての待ち合わせ対象ユニットに待ち合わせる世代がないと，実行を開始します。

なお，この設定は，待ち合わせ条件付きユニットと待ち合わせ対象ユニットが異なるルートジョブネット配下にある場合に有効です。待ち合わせ条件付きユニットと待ち合わせ対象ユニットが同じルートジョブネット配下にある場合，両ユニットは同じ世代で実行されるため，待ち合わせ対象ユニットに待ち合わせルールを満たす世代は必ず存在します。

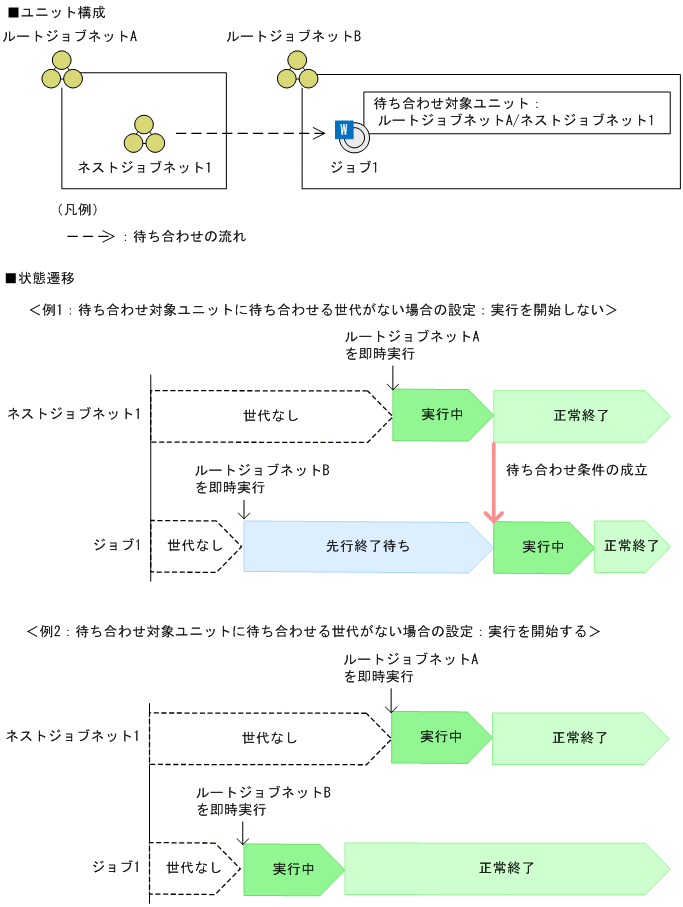

待ち合わせ対象ユニットに待ち合わせる世代がない場合の設定による動作の違いを，次の図に示します。

例1では，待ち合わせ対象ユニットに待ち合わせる世代がない場合の設定を，「実行を開始しない」にしています。待ち合わせ条件付きユニットのジョブ1の上位ユニットであるルートジョブネットBを即時実行すると，ジョブ1の世代が生成されます。このとき，待ち合わせ対象ユニットのネストジョブネット1に世代がないため，ジョブ1は「先行終了待ち」状態に遷移して待ち合わせ条件の成立を待ち続けます。ネストジョブネット1の上位ユニットであるルートジョブネットAを即時実行してネストジョブネット1が正常終了すると，待ち合わせ条件が成立して，ジョブ1が実行を開始します。

例2では，待ち合わせ対象ユニットに待ち合わせる世代がない場合の設定を，「実行を開始する」にしています。ルートジョブネットBを即時実行すると，ジョブ1の世代が生成されます。このとき，待ち合わせ対象ユニットのネストジョブネット1に世代がないため，ジョブ1はすぐに実行を開始します。ジョブ1の実行開始後にネストジョブネット1の上位ユニットであるルートジョブネットAを即時実行して，ネストジョブネット1が実行終了しても，ジョブ1は実行を開始しません。

補足事項

• 待ち合わせ対象ユニットが「未計画」状態でも，待ち合わせ対象ユニットのルートジョブネットに実行予定がある場合，待ち合わせる世代がない場合の設定は有効になりません。この場合，ルートジョブネットを実行すると，待ち合わせ対象ユニットは「計画未実行」状態に遷移します。そのため，待ち合わせ対象ユニットは実行終了したと見なされ，待ち合わせ条件が成立します。

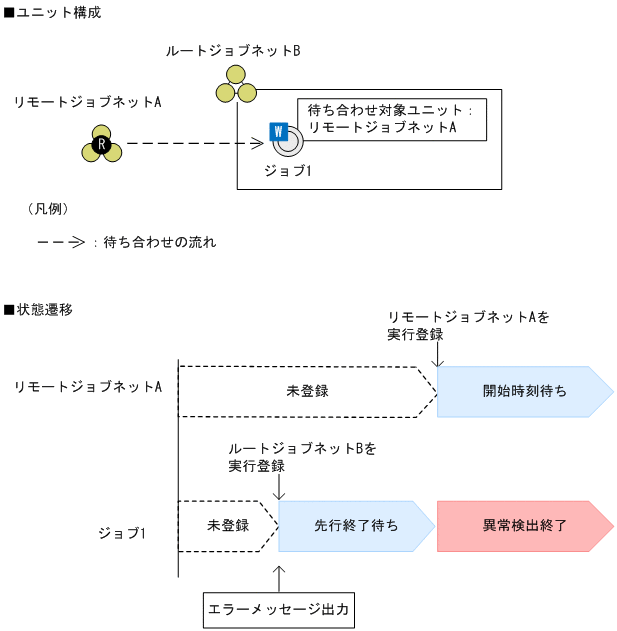

• 「実行を開始する」を指定していても，待ち合わせ対象ユニットのルートジョブネットが「未登録」状態の場合，待ち合わせ条件付きユニットは実行を開始しません。

(c)　待ち合わせ対象ユニットに起動条件を使用する場合の，待ち合わせ条件の設定

待ち合わせ対象ユニットに起動条件を使用する場合，待ち合わせ条件の設定を変更することで，待ち合わせ対象ユニットの実行終了とする状態を次のように変更できます。

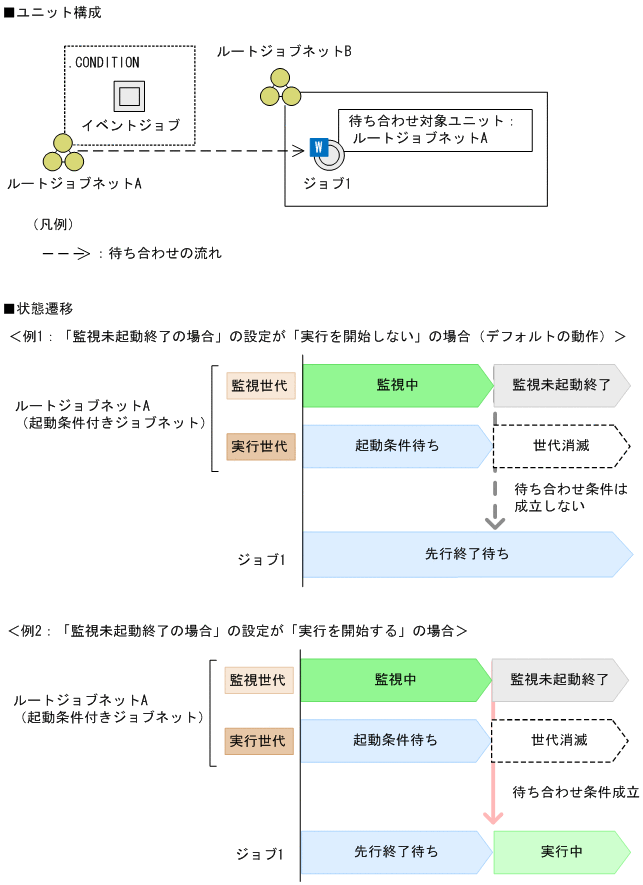

• 待ち合わせ対象ユニットの監視世代が「監視未起動終了」状態で終了した場合

  監視世代が「監視未起動終了」状態で終了した場合に，待ち合わせ条件が成立するようにできます。

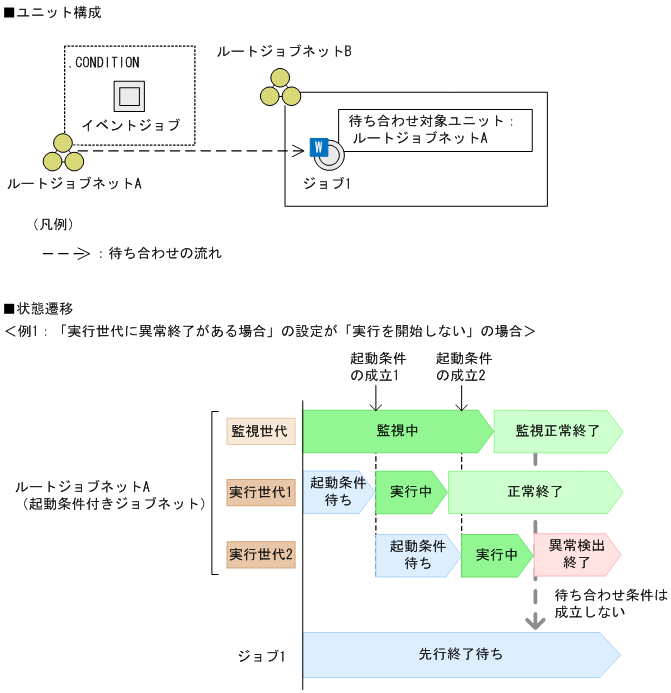

• 待ち合わせ対象ユニットの実行世代が異常終了した場合

  実行世代が異常終了した場合に，待ち合わせ条件が成立するようにできます。

  なお，実行世代の異常終了状態が「繰り越し未実行」状態の場合には，待ち合わせ条件が成立するようにもできます。

次に，待ち合わせ条件の設定を変更する例を示します。

• イベントの監視中に起動条件が成立しないで終了する場合

  起動条件の有効範囲に指定した時間内に1回も起動条件が成立しない場合でも，運用上は正常として扱いたいときは，監視世代が「監視未起動終了」状態に遷移しても待ち合わせ条件が成立するようにできます。

• 実行世代が「異常検出終了」状態や「強制終了」状態になっても運用を継続する場合

  複数回起動条件が成立した場合に，生成された実行世代の一部が異常終了しても，運用上は正常として扱いたいときは，実行世代が異常終了しても待ち合わせ条件が成立するようにできます。

• 監視世代が「監視中」状態の間に起動条件が大量に成立しても，実行待ちの世代が滞留しないように設定している場合

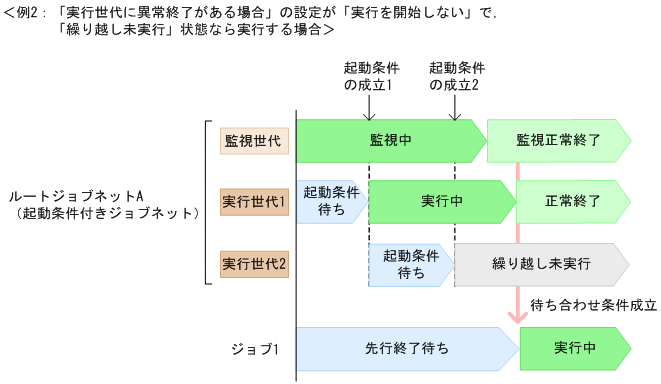

  起動条件が大量に成立しても実行待ちの実行世代が滞留しないように設定している場合，実行を開始しない実行世代は「繰り越し未実行」状態に遷移します。実行世代が「繰り越し未実行」状態に遷移しても運用上は正常として扱いたいときは，実行世代が「繰り越し未実行」状態に遷移しても待ち合わせ条件が成立するようにできます。
