2.2.4　ジョブネットコネクタを使用したルートジョブネットの実行順序制御

(a)　接続ルール

ジョブネットコネクタが定義されたジョブネットと接続先のジョブネットの世代について，次の条件が重なる場合に接続関係が成立します。

• 実行日が同じ

• 別の世代との接続関係が確定していない世代^※

注※

ジョブネットコネクタが定義されたジョブネットと接続先のジョブネットとの接続関係は，どちらか一方がまだ実行を開始していないときには確定していません。両方が実行を開始したとき，または繰り越し未実行など実行しないで終了したときに確定します。

実行予定が1日に複数回ある場合は，これらの条件を満たす世代のうち開始予定日時が最も早い世代同士で接続関係が成立します。ただし，擬似予定の段階では接続関係は成立しません。

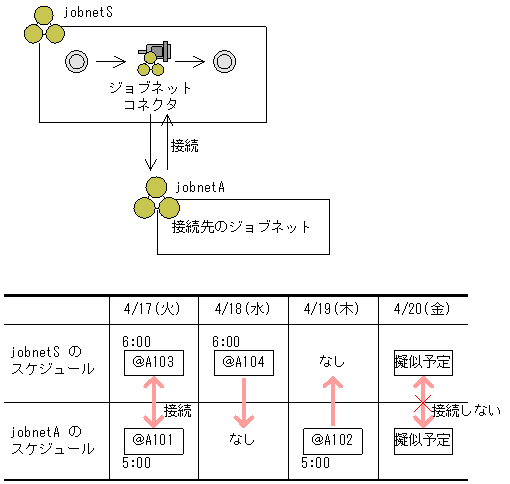

ジョブネットコネクタを定義したルートジョブネット（jobnetS）と接続先のジョブネット（jobnetA）を実行登録した場合の接続例を，次の図に示します。

jobnetSの世代「@A103」とjobnetAの世代「@A101」は，同一実行日の世代であるため接続関係が成立します。jobnetSの世代「@A104」およびjobnetAの世代「@A102」は，ともに同一実行日に対応する世代がないため接続されません。4/20（金）にはjobnetSおよびjobnetAともに擬似予定がありますが，擬似予定の段階では接続関係は成立しません。

(b)　48時間制の場合

48時間制を採用している場合でも，同一実行日の世代であれば接続関係が成立します。

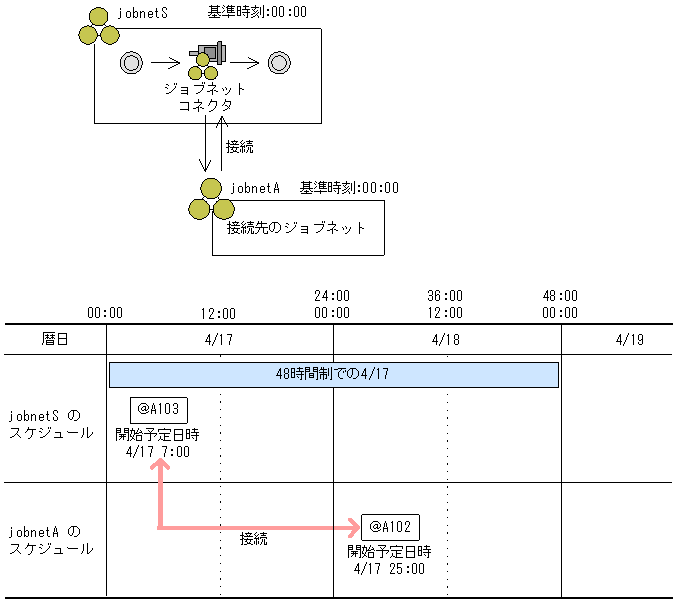

48時間制の場合の接続例を，次の図に示します。

jobnetSの世代「@A103」とjobnetAの世代「@A102」は，暦日では実行日が異なりますが，48時間制の場合は同一実行日となるため，接続関係が成立します。

(c)　基準時刻が異なる場合

ジョブネットコネクタを定義したルートジョブネットと接続先のジョブネットの基準時刻が異なる場合でも，同一実行日の世代であれば接続関係が成立します。

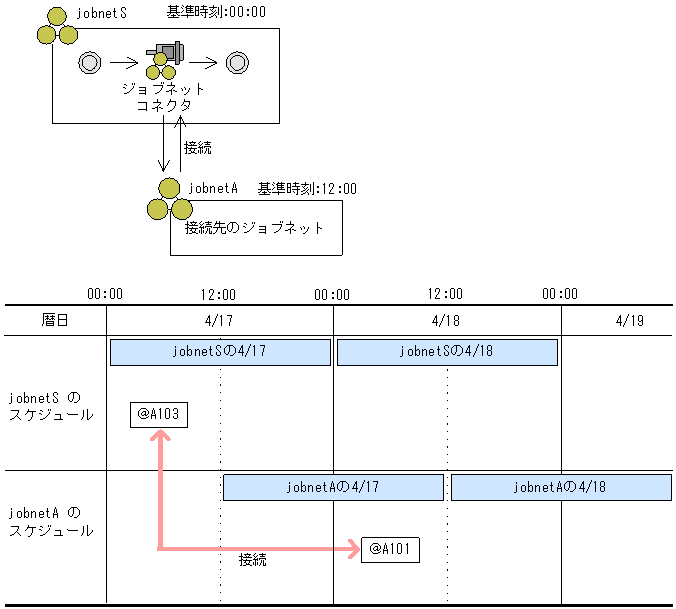

ジョブネットコネクタを定義したルートジョブネットと接続先のジョブネットの基準時刻が異なる場合の接続例を，次の図に示します。

jobnetSの世代「@A103」とjobnetAの世代「@A101」は，暦日では実行日が異なりますが，それぞれの基準時刻で見るとどちらも同じ4/17であるため，接続関係が成立します。ただし，基準時刻が異なるルートジョブネットの実行順序を制御しようとした場合，この例のように暦日では実行日が異なる世代が接続されることがあるため，ジョブネットコネクタと接続先のジョブネットでは，基準時刻を合わせて運用してください。

(d)　世代の実行日を変更した場合

世代が接続されても，ジョブネットコネクタを定義したルートジョブネット，または接続先のジョブネットの世代が実行される前に，どちらかの世代を登録解除または実行中止した場合，接続関係が成立しなくなります。

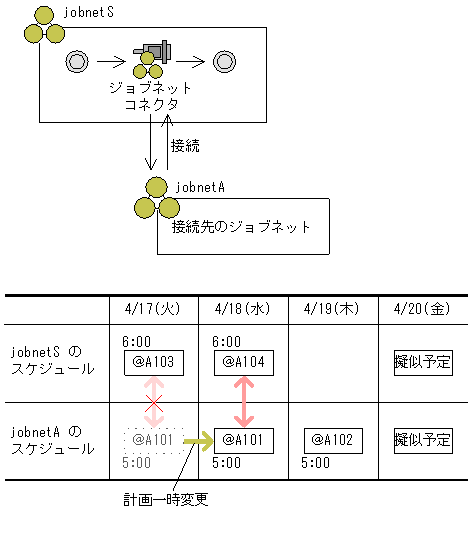

また，計画一時変更やスケジュール定義変更によって世代の実行日が変わった場合は，接続関係も変わります。実行予定日を変更した場合の接続関係を，次の図に示します。

このように，同一実行日で接続関係にあるjobnetSの世代「@A103」とjobnetAの世代「@A101」を，計画一時変更によって「＠A101」の実行予定を翌日の4/18にずらした場合，「@A103」との接続関係はなくなり，4/18にある世代「@A104」と接続されます。

(e)　実行予定が1日に複数回ある場合

1日に実行予定が複数回ある場合でも，同一実行日の世代であれば接続関係が成立します。計画一時変更や実行中止などによって実行予定が変更されたときなどに接続関係が複雑になるため，ジョブネットコネクタを定義したジョブネットおよび接続先のジョブネットの実行は1日1回とすることを推奨します。

注意事項

実行予定が1日に複数回あり，かつ実行順序制御方式を「同期」に設定している場合，ジョブネットコネクタを定義したジョブネットの実行が遅延することで，接続先ジョブネットの次回実行予定の世代が生成されないことがあります。この場合，遅延後の接続関係が複雑になってしまうため，ジョブネットコネクタを定義したジョブネットの実行は1日1回とすることを推奨します。詳細については，「(3)(b) 同期実行」を参照してください。

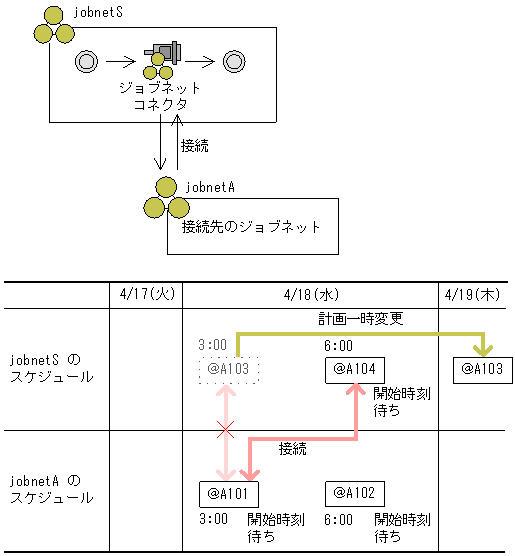

1日に実行予定が複数回ある場合に実行予定を計画一時変更した例を，次の図に示します。

1日に実行予定が複数回ある場合は，同一実行日の世代のうち，開始予定日時の早い順に接続関係が成立するため，jobnetSの世代「@A103」はjobnetAの世代「@A101」と接続関係を結びます。ここで，jobnetSの世代「@A103」の実行予定を4/19（木）に計画一時変更した場合，jobnetSの世代「@A103」とjobnetAの世代「@A101」の接続関係はなくなり，jobnetAの世代「@A101」はjobnetSの世代「@A104」と接続関係を結びます。

また，1日に実行予定が複数回ある場合にJP1/AJS3 - Viewやajsshowコマンドで接続関係をシミュレーションすると，まだ実行されていない世代に複数の世代が接続するように見えます。

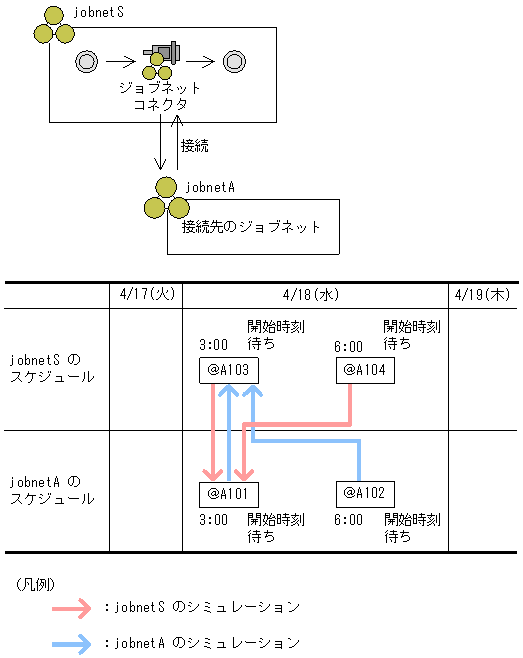

1日に実行予定が複数回ある場合に接続関係をシミュレーションした例を，次の図に示します。なお，すべての世代が開始時刻待ちの状態であるとします。

まず，jobnetSの世代「@A103」は，同一実行日でjobnetAの世代のうち開始予定日時が最も早い「@A101」と接続関係がシミュレーションされます。ただし，jobnetSの世代「@A103」とjobnetAの世代「@A101」との接続関係は確定していないため，jobnetSの世代「@A104」もjobnetAの世代「@A101」と接続関係がシミュレーションされます。同様に，jobnetAの世代「@A101」はjobnetSの世代「@A103」と，jobnetAの世代「@A102」もjobnetSの世代「@A103」と接続関係がシミュレーションされます。

(f)　タイムゾーンが異なる場合

ジョブネットコネクタを定義したルートジョブネットと接続先のジョブネットのタイムゾーンが異なる場合でも，実行日が同一であれば世代間の接続関係が成立します。ただし，運用が困難になるため，ジョブネットコネクタと接続先のジョブネットのタイムゾーンを統一して運用してください。

(g)　スケジューラーサービスのローカル日時が異なる場合

ジョブネットコネクタを定義したルートジョブネットと接続先のジョブネットの，スケジューラーサービスのローカル日時が異なる場合でも，同一実行日の世代であれば接続関係が成立します。

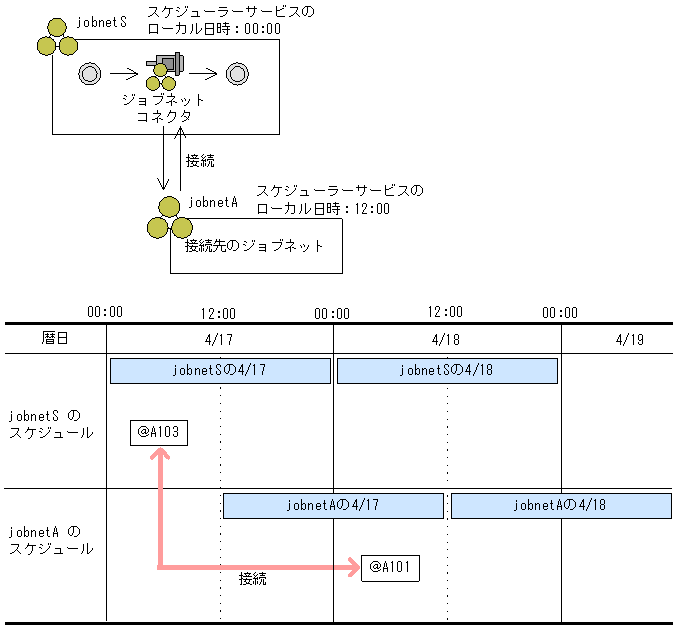

ジョブネットコネクタを定義したルートジョブネットと接続先のジョブネットの，スケジューラーサービスのローカル日時が異なる場合の接続例を，次の図に示します。

jobnetSの世代「@A103」とjobnetAの世代「@A101」は，暦日では実行日が異なりますが，それぞれのスケジューラーサービスのローカル日時はどちらも同じ4/17であるため，接続関係が成立します。ただし，スケジューラーサービスのローカル日時が異なるルートジョブネットの実行順序を制御しようとした場合，この例のように暦日では実行日が異なる世代が接続されることがあるため，ジョブネットコネクタと接続先のジョブネットでは，スケジューラーサービスのローカル日時を合わせて運用してください。

(a)　非同期実行

実行順序制御方式を「非同期」と設定した場合，接続先のジョブネットは接続関係の有無やジョブネットコネクタの状態にかかわらず，自身のスケジュールで実行を開始します。

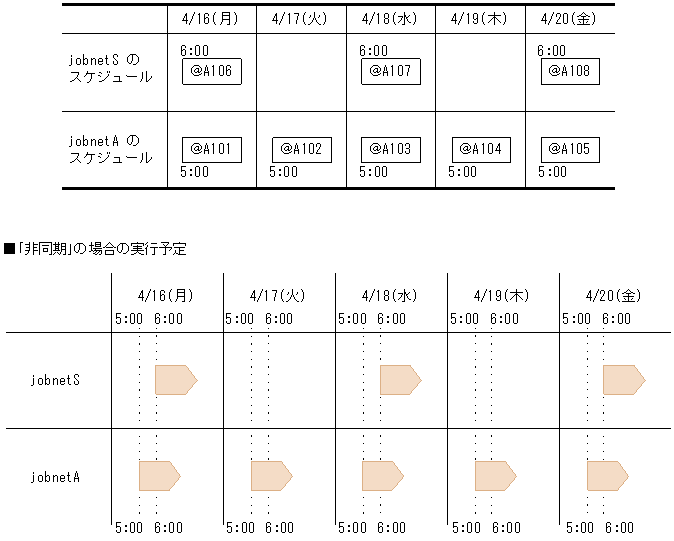

ジョブネットコネクタが定義されているジョブネットを「jobnetS」，接続先のジョブネットを「jobnetA」とした，実行順序制御方式が「非同期」の場合の動作を，次の図に示します。

注意事項

スケジューリング方式に多重スケジュールを設定していても，前回の実行予定が実行を開始していない場合は，次回実行予定が開始予定時刻になっても実行を開始しません。ジョブネットコネクタを定義したルートジョブネットおよび接続先のジョブネットで，それぞれ多重スケジュールを設定している場合は，次回実行予定の開始予定時刻になる前に，前回の実行予定が実行を開始するように運用してください。

(b)　同期実行

実行順序制御方式を「同期」と設定した場合，接続関係が成立している世代はジョブネットコネクタが実行開始するまで開始を待ち合わせます。同一実行日に対応する世代がない場合は，自身のスケジュールで実行を開始します。

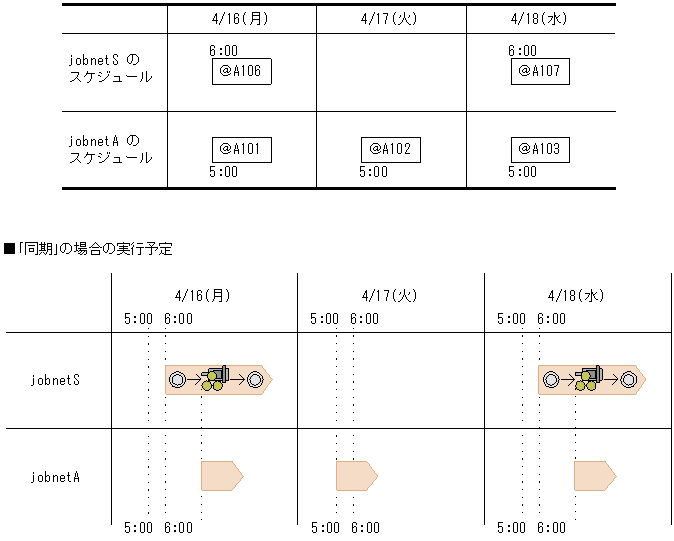

ジョブネットコネクタが定義されているジョブネットを「jobnetS」，接続先のジョブネットを「jobnetA」とした，実行順序制御方式が「同期」の場合の動作を，次の図に示します。

この場合，jobnetS自身の開始予定時刻は「6:00」，jobnetAの開始予定時刻は「5:00」ですが，4/16（月），4/18（水）の世代は接続関係が成立しているため，jobnetAは5:00には開始しないで，ジョブネットコネクタの実行と同期して開始します。接続関係を持たない4/17（火）の世代は，自身のスケジュールに従って5:00に実行を開始します。

同期実行の設定は，一度実行したあとに再実行する場合には適用されません。再実行時にも同期させる場合は，実行順序制御方式の一時変更機能で一時変更してください。

注意事項

• スケジューリング方式に多重スケジュールを設定していても，前回の実行予定が実行を開始していない場合は，次回実行予定が開始予定時刻になっても実行を開始しません。ジョブネットコネクタを定義したルートジョブネットおよび接続先のジョブネットで，それぞれ多重スケジュールを設定している場合は，次回実行予定の開始予定時刻になる前に，前回の実行予定が実行を開始するように運用してください。

• 実行順序制御方式を「同期」に設定して1日に複数回実行予定がある場合，ジョブネットコネクタを定義したジョブネットの実行が遅延することで，接続先ジョブネットの次回実行予定の世代が生成されないことがあります。この場合，遅延後の接続関係が複雑になってしまうため，ジョブネットコネクタを定義したジョブネットの実行は1日1回とすることを推奨します。

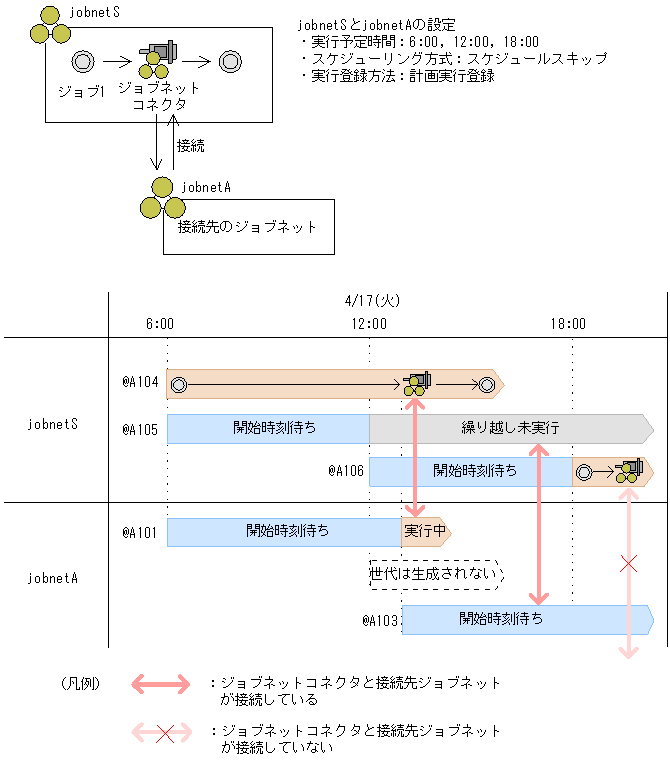

  実行順序制御方式を「同期」に設定して1日に複数回実行する例を次の図に示します。

  図2‒25　実行順序制御方式を「同期」に設定して1日に複数回実行する例

この例では，ジョブネットコネクタを定義したルートジョブネット（jobnetS）および接続先のジョブネット（jobnetA）の実行開始予定を，6:00，12:00，18:00としています。また，スケジューリング方式にはスケジュールスキップを設定しています。実行登録方法は計画実行登録としています。

jobnetSの6:00に開始した世代「＠A104」で，ジョブネットコネクタの先行ジョブ「ジョブ1」がjobnetSの次の実行予定時間12:00を過ぎても終了しなかった場合，jobnetSおよびjobnetAは次のように動作します。

1. jobnetSの12:00実行予定の世代「＠A105」が「繰り越し未実行」状態になる。

   jobnetSにはスケジュールスキップを設定しているため，実行予定時間が前の実行分の処理と重なっている世代は「繰り越し未実行」状態になり実行がスキップされます。

   また，jobnetAの12:00実行予定の世代は，世代「@A101」の実行が開始していないため，擬似予定のまま世代が生成されません。

2. ジョブ1の実行終了後，jobnetSの世代「@A104」のジョブネットコネクタが実行される。

   同期実行を設定しているjobnetAの世代「@A101」も実行されます。同時に，jobnetAの次回実行予定である18:00実行予定の世代が「開始時刻待ち」状態で生成されます（実行ID「@A103」）。すると，「繰り越し未実行」状態のjobnetSの世代「＠A105」とjobnetAの世代「＠A103」との接続関係が成立します。jobnetAの世代「＠A103」は「繰り越し未実行」状態のジョブネットと接続しているため，「開始時刻待ち」状態のまま実行されません。ジョブネットコネクタおよび接続先ジョブネットの状態遷移については，「(4) ジョブネットコネクタおよび接続先のジョブネットの状態遷移」を参照してください。

3. 時刻が18:00になると，jobnetSの18:00実行予定の世代「＠A106」が実行される。

   jobnetSの世代「＠A106」には接続する世代が存在しません。そのため，jobnetAに接続先の世代が生成されるかどうかを待つために，jobnetSの世代「＠A106」はjobnetAの世代「＠A103」が終了するまで「実行中」状態のまま待ち続けます。

   なお，実行順序制御方式を一時変更機能で「非同期」にすると，jobnetSの世代「＠A106」は接続先の世代の有無に関係なく実行されます。実行順序制御方式の一時変更機能については，「(c) 実行順序制御方式の一時変更機能」を参照してください。

なお，時刻が18:00になる前であれば，「繰り越し未実行」状態になったjobnetSの世代「＠A105」を再実行することで，接続関係が成立しているjobnetAの世代「＠A103」も実行されます。jobnetAの世代「＠A103」の終了後，新しく世代が生成される場合は，jobnetSの世代「＠A106」と接続関係が成立してjobnetSの世代「＠A106」が実行されます。新しく世代が生成されない場合は，jobnetSの世代「＠A106」のジョブネットコネクタはジョブネットと接続できないため，「計画未実行」状態になりジョブネットの実行が終了します。

(c)　実行順序制御方式の一時変更機能

再起動時に接続先のジョブネットをジョブネットコネクタと同期して実行させる場合や，ある世代に対して設定を一時的に変更する場合には，実行順序制御方式の一時変更機能を使用できます。

実行順序制御方式の一時変更機能は，次のウィンドウの［操作］−［実行順序制御方式の一時変更］で実行できます。

• ［デイリースケジュール（階層表示）］ウィンドウ

• ［マンスリースケジュール］ウィンドウ

• ［ジョブネットモニタ］ウィンドウ

補足事項

擬似予定に対しては，実行順序制御方式を一時変更できません。

(a)　ジョブネットコネクタの状態遷移

ジョブネットコネクタを定義したジョブネットを実行登録すると，ジョブネットコネクタを定義したルートジョブネットが実行開始します。ジョブネットコネクタの状態は先行ユニットがすべて終了した時点で，接続する世代の状態に応じて遷移します。

ジョブネットコネクタの状態遷移を次の表に示します。

注※1

実行登録済みで，ジョブネットコネクタと接続する世代がない場合です。接続ルールについては，「(2) ジョブネットコネクタと接続先のジョブネットの接続ルール」を参照してください。

注※2

異常検出実行中の状態で，接続先のジョブネットのうち，終了状態の世代が保存世代数管理や登録解除で削除されると，ジョブネットコネクタは異常検出終了になります。

なお，次のようにジョブネットコネクタの定義が不正だった場合は，すぐに異常検出終了になります。

• 接続先のジョブネットを指定していない

• 接続先のジョブネットに指定したユニットがない

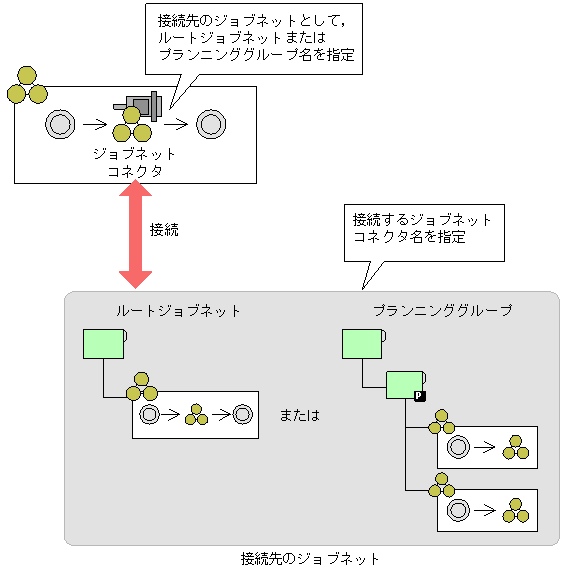

• 接続先のジョブネットに指定したユニットがルートジョブネットまたはプランニンググループでない

• 接続先のジョブネットとして指定したユニットの定義に，実行順序制御を「する」と設定していない

• 接続先のジョブネットとして指定したユニットの定義で，ジョブネットコネクタ名の設定に誤りがある

• 接続先のジョブネットに指定したユニットと接続範囲の指定が一致していない

• 接続範囲に「別サービス」を指定している場合で，次に示す不正な指定をしている

  • 接続ホスト名に指定したホストに接続できない

  • 接続サービス名に指定したスケジューラーサービスがない

  • 接続先のジョブネットに指定したユニットの接続ホスト名に指定したホストが，このジョブネットコネクタのあるホストと異なる

  • 接続先のジョブネットに指定したユニットの接続サービス名に指定したスケジューラーサービスが，このジョブネットコネクタのあるスケジューラーサービスと異なる

(b)　接続先のジョブネットの状態遷移

接続先のジョブネットを実行登録すると，接続する世代の状態に応じて，実行順序制御方式（同期・非同期）ごとに実行開始時の動作が変わります。

接続先のジョブネットの状態遷移を次の表に示します。

注※1

実行登録済みで，接続先のジョブネットと接続する世代がない場合です。接続ルールについては，「(2) ジョブネットコネクタと接続先のジョブネットの接続ルール」を参照してください。

注※2

接続先のジョブネットの実行開始時に，状態変更操作などですでにジョブネットコネクタが終了状態の場合，接続先のジョブネットはジョブネットコネクタが実行中になるまで「開始時刻待ち」の状態になります。この場合，ジョブネットコネクタを再実行するか，または接続先のジョブネットの実行順序制御方式を「非同期」に一時変更します。

なお，次のように接続先のジョブネットの定義が不正だった場合は，すぐに異常検出終了になります。ただし，接続範囲に「別サービス」を指定していて，実行順序制御方式が「非同期」の場合は，定義不正であっても異常検出終了にはならないで，実行を開始します。そのため，実行登録する前に定義内容の事前チェック機能を使用して定義を確認することを推奨します。

• 実行順序制御を「する」と設定していて，ジョブネットコネクタ名を指定していない

• ジョブネットコネクタ名に指定したユニットがない

• ジョブネットコネクタ名に指定したユニットがジョブネットコネクタでない

• ジョブネットコネクタ名に指定したジョブネットコネクタに別の接続先が設定されている

• ジョブネットコネクタ名に指定したユニットと接続範囲の指定が一致していない

• 接続範囲に「別サービス」を指定している場合で，次に示す不正な指定をしている

  • 接続ホスト名に指定したホストに接続できない

  • 接続サービス名に指定したスケジューラーサービスがない

  • ジョブネットコネクタ名に指定したユニットの接続ホスト名に指定したホストが，この接続先のジョブネットのあるホストと異なる

  • ジョブネットコネクタ名に指定したユニットの接続サービス名に指定したスケジューラーサービスが，この接続先のジョブネットのあるスケジューラーサービスと異なる

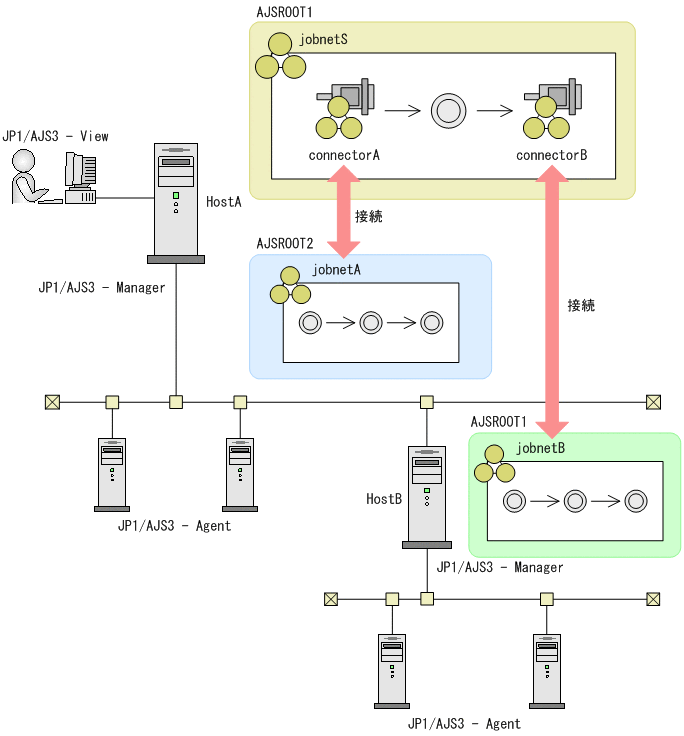

(c)　異なるスケジューラーサービス間の通信処理に失敗した場合の状態

異なるスケジューラーサービス間のルートジョブネットの実行順序制御では，次のときに通信処理を行います。

• ジョブネットコネクタが実行開始するとき

• 接続先のジョブネットが実行開始するとき

• 接続先のジョブネットが状態遷移するとき

このときに通信エラーが発生した場合の，ジョブネットコネクタおよび接続先のジョブネットの状態について次に示します。なお，エラーが発生した場合の対処については，マニュアル「JP1/Automatic Job Management System 3 トラブルシューティング　2.6.5 ジョブネットコネクタのトラブルへの対処」を参照してください。

(a)　ジョブネットコネクタの再実行

ジョブネットコネクタは，ジョブと同様に終了状態の場合だけ再実行できます。ただし，ジョブネットコネクタは保留属性を持たないため，再実行時に保留状態にできません。

(b)　接続先のジョブネットの再実行

接続先のジョブネットは，通常のジョブネットと同様に再実行できます。ただし，実行順序制御方式を「同期」と設定していて，一度実行した場合，実行順序制御方式は「非同期」となり再実行時にジョブネットコネクタと同期しません。再実行時にもジョブネットコネクタと同期して実行させる場合は，実行順序制御方式の一時変更機能で「同期」に変更してください。

(c)　接続関係が途切れた場合の再実行時の動作

登録解除や実行中止，保存世代数管理などによって，一度接続関係が成立した世代のどちらか片方が削除された場合，接続関係が途切れた状態になり，もう一方の世代を再実行できません。どちらか一方の世代が削除された場合に再実行したときの動作とその対処方法を次の表に示します。

注※

終了したあとに再実行した場合は異常検出終了となりますが，実行状態で再実行した場合は，異常検出終了にならないで再実行できます。
