1.3　JP1/AJS3のプログラム構成

JP1/AJS3のシステムを構成するプログラムを説明します。JP1/AJS3のプログラム構成について，次の図に示します。

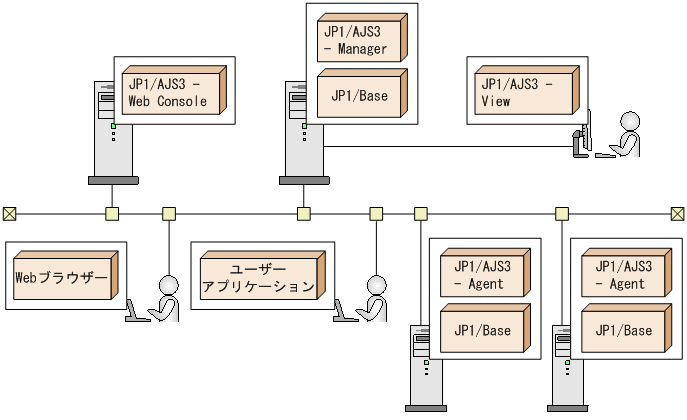

図1‒8　JP1/AJS3のプログラム構成

JP1/AJS3 - Manager

ジョブネットやスケジュールの定義を管理し，ジョブネットの実行順序を制御するためのプログラムです。JP1/AJS3 - Managerは，JP1/AJS3 - Agentにジョブの実行を依頼し，実行状況および実行結果の情報をJP1/AJS3 - Agentから受け取って管理します。

JP1/AJS3 - Managerは，ジョブ実行制御のエージェント機能も持っているため，自らエージェントとしてジョブを実行することもできます。

JP1/AJS3 - Agent

ジョブを実行するためのプログラムです。JP1/AJS3 - Agentは，JP1/AJS3 - Managerから依頼されたジョブを実行し，実行状況および実行結果の情報をJP1/AJS3 - Managerに送信します。

JP1/AJS3 - View

GUIを使ってジョブネットやスケジュールを操作するためのプログラムです。JP1/AJS3 - Viewでは，JP1/AJS3 - Managerに接続してジョブネットやスケジュールの定義を編集したり，ジョブネットを実行したりできます。また，ジョブネットの実行状況や実行結果を表示します。

JP1/AJS3 - Web Console

Web GUIおよびAPIのインターフェースを提供するプログラムです。クライアントからのリクエストに応じて，JP1/AJS3 - Managerに接続して情報の取得や操作を行い，クライアントにレスポンスを送信します。

JP1/Base

JP1/AJS3の前提製品で，ユーザー権限の管理やJP1イベントの送受信をします。
