8.3.22　デバッグタスクのフロー表示について

実行中のデバッグタスクを，フロー形式で表示できます。

［Service Builder Debug］画面のフローエリアに，ステップの実行順序が表示されます。

ステップアイコンには，ステップの状態アイコン，およびブレークポイントアイコンが表示されます。階層フロー部品，繰り返し実行部品，またはサービス部品を含むステップの場合，ステップアイコンの右下に矢印アイコンが表示され，クリックすると，配下のフローが表示されます。

また，ステップアイコンにマウスカーソルを重ねると，ステップ名およびステップの状態が表示されます。実行後のステップの場合，ステップの開始時刻，終了時刻，および戻り値も表示されます。

ヒント

ステップの状態については，マニュアルJP1/AO 運用ガイド－「ステップの状態一覧」のトピックを参照してください。

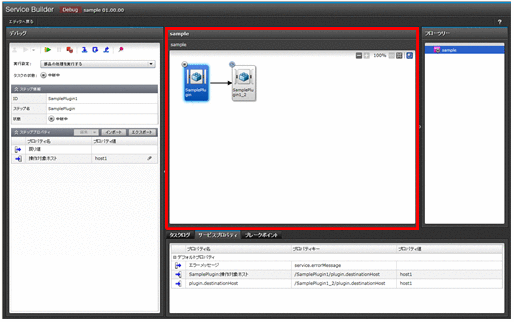

図8‒12　デバッグタスクのフロー表示

フローエリアでは，中断中のステップアイコンの枠が，次のように強調表示されます。

図8‒13　中断中のステップのアイコン（表示例）

フローエリアでは，中断できない部品のステップアイコンの背景が，次のように暗く表示されます。

図8‒14　中断できない部品のステップおよび繰り返し実行部品（実行前）の配下のフローにあるステップのアイコン（表示例）

サービステンプレートに階層構造がある場合，配下のフローのキャンバス上で右クリックをすると次のメニューが表示され，1つ上の階層またはルート階層に移動できます。

図8‒15　配下のフローのキャンバス上で右クリックしたときに表示されるメニュー

ステップアイコン上で右クリックをすると，次のメニューが表示され，ステップ実行の操作や，タスクログの表示のほか，［参照］から［ステップ参照］ダイアログボックスを表示できます。階層フロー部品，繰り返し実行部品，またはサービス部品の場合，［開く］を選択すると，配下のフローが表示されます。

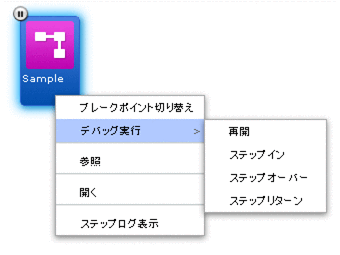

図8‒16　ステップアイコン上で右クリックしたときに表示されるメニュー

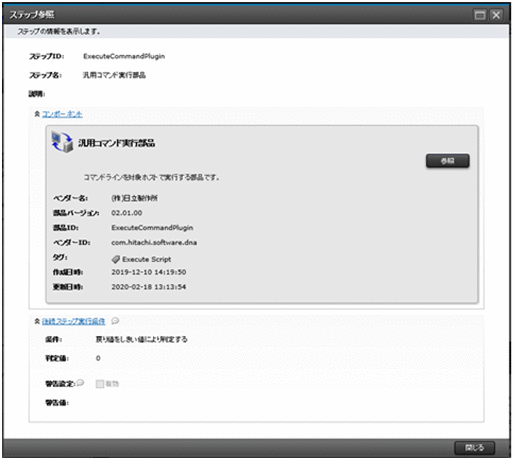

図8‒17　［ステップ参照］ダイアログボックス
