6.1.6　JP1/SLM - URのフェールオーバー発生時に実施される処理

JP1/SLM - URでフェールオーバーが発生した場合，実行系サーバのJP1/SLM - URが停止したあと，待機系サーバのJP1/SLM - URが起動されます。なお，共有ディスク上に待機系サーバに引き継がれるJP1/SLM - URの情報はありません。

待機系サーバのJP1/SLM - URは，起動後にJP1/SLM - Managerに接続されます。その後，JP1/SLM - Managerで実行中の業務処理に合わせてJP1/SLM - URの処理を開始します。

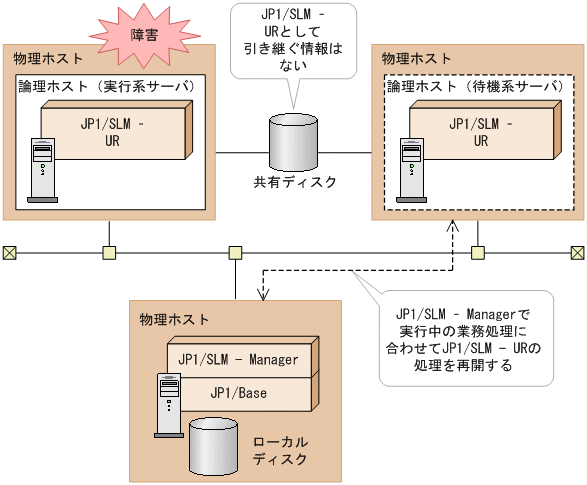

JP1/SLM - URのフェールオーバー発生時に実施される処理を次の図に示します。

図6‒6　JP1/SLM - URのフェールオーバー発生時に実施される処理

以降では，フェールオーバーが発生したタイミングごとのフェールオーバーの流れを示します。

〈この項の構成〉

(1)　監視対象サービスの監視，検出のどちらも実行中ではない場合

監視対象サービスの監視，検出のどちらも実行されていない場合にJP1/SLM - URにフェールオーバーが発生したときには，待機系サーバのJP1/SLM - URの起動後，JP1/SLM - Managerとの接続だけが復元されます。監視および検出の処理は開始されません。

監視対象サービスの監視中にJP1/SLM - URにフェールオーバーが発生した場合，待機系サーバのJP1/SLM - URが起動したあとで，監視が再開されます。

監視対象サービスの監視中にJP1/SLM - URにフェールオーバーが発生した場合の処理の流れを次の図に示します。

図6‒7　監視対象サービスの監視中にJP1/SLM - URにフェールオーバーが発生した場合の処理の流れ

図に示した流れについて説明します。説明の番号は図中の番号と対応しています。

クラスタソフト（実行系サーバ）の制御によって，JP1/SLM - UR（実行系サーバ）が起動されます。また，クラスタソフト（実行系サーバ）による定期的なサーバの状態の監視が開始されます。
JP1/SLM - Managerでの監視対象サービスの監視開始の通知を受けて，JP1/SLM - UR（実行系サーバ）での監視が開始され，JP1/SLM - UR（実行系サーバ）から性能情報が送信されます。
JP1/SLM - UR（実行系サーバ）で障害が発生したことによって，Windowsサービスが停止します。
JP1/SLM - UR（実行系サーバ）に登録されたJP1/SLM - URのすべてのWindowsサービスが，クラスタソフト（実行系サーバ）によって停止されます。その後，フェールオーバーが開始されます。
クラスタソフト（待機系サーバ）によって，JP1/SLM - UR（待機系サーバ）が起動されます。また，クラスタソフト（待機系サーバ）による定期的なサーバの状態の監視が開始されます。
起動したJP1/SLM - UR（待機系サーバ）から，JP1/SLM - Managerに起動通知が送信され，性能情報の送信が再開されます。

監視対象サービスの検出中にJP1/SLM - URにフェールオーバーが発生した場合，JP1/SLM - Managerの状態が，監視対象サービスの検出中から停止中の状態に遷移します。待機系サーバのJP1/SLM - URの起動後，JP1/SLM - Managerとの接続が復元されます。

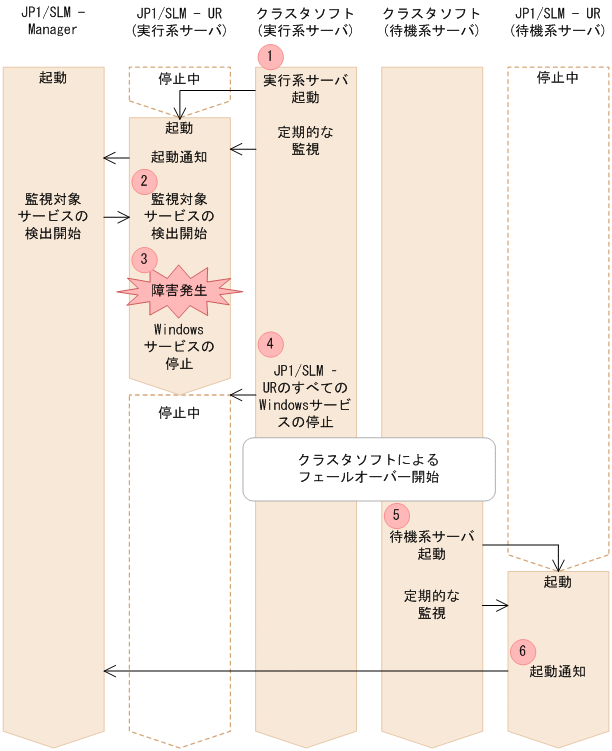

監視対象サービスの検出中にJP1/SLM - URにフェールオーバーが発生した場合の処理の流れを次の図に示します。

図6‒8　監視対象サービスの検出中にJP1/SLM - URにフェールオーバーが発生した場合の処理の流れ

図に示した流れについて説明します。説明の番号は図中の番号と対応しています。

クラスタソフト（実行系サーバ）の制御によって，JP1/SLM - UR（実行系サーバ）が起動されます。また，クラスタソフト（実行系サーバ）による定期的なサーバの状態の監視が開始されます。
JP1/SLM - Managerでの監視対象サービスの検出開始の通知を受けて，JP1/SLM - UR（実行系サーバ）での検出が開始されます。
JP1/SLM - UR（実行系サーバ）で障害が発生したことによって，Windowsサービスが停止します。
JP1/SLM - UR（実行系サーバ）に登録されたJP1/SLM - URのすべてのWindowsサービスが，クラスタソフト（実行系サーバ）によって停止されます。その後，フェールオーバーが開始されます。
クラスタソフト（待機系サーバ）によって，JP1/SLM - UR（待機系サーバ）が起動されます。また，クラスタソフト（待機系サーバ）による定期的なサーバの状態の監視が開始されます。
JP1/SLM - UR（待機系サーバ）が起動したことがJP1/SLM - Managerに通知され，接続が復元されます。
