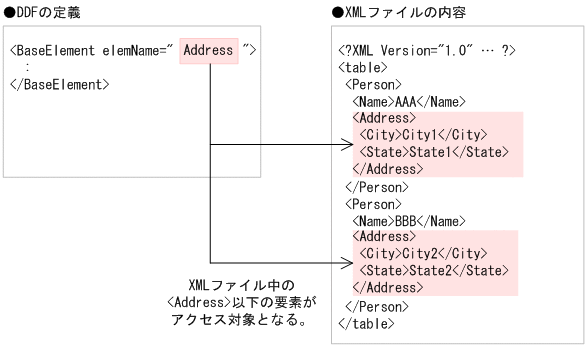

BaseElement要素（アクセスする要素の定義）

形式: elemName="XMLの要素名"

機能: BaseElement要素に対応づけるXMLの要素名を指定します。XMLの要素名は，BaseElement要素に対応して生成されるXMLアクセスルーチンのプログラム名の一部に使用されます。XMLアクセスルーチンの名称については，「4.2.1　XMLアクセスルーチンの名称形式」を参照してください。

規則

XMLの要素名称は，XMLで規定された文字で構成する必要があります。
XMLの要素名称とインタフェース名称の長さの和が19バイトを超える場合は，cobName属性を使って19バイト以下の名称を指定する必要があります。cobName属性を指定しないと，COBOL原始プログラムの生成時にエラーとなります。

形式: cobName="XMLアクセスルーチンの名称"

機能: elemName属性の値の代わりにXMLアクセスルーチンのCOBOLプログラム名に使用する名称を指定します。elemName属性に指定するXML要素の名称が，COBOLプログラム名に使用できない場合などに指定します。XMLアクセスルーチンの名称については，「4.2.1　XMLアクセスルーチンの名称形式」を参照してください。

規則

cobName属性に指定する名称は，COBOLのプログラム名として使用できる名称である必要があります。COBOLのプログラム名として使用できない名称を指定した場合，COBOL原始プログラムの生成時にエラーとなります。
cobName属性の名称は，19バイト以下の文字列で指定する必要があります。19バイトを超える名称を指定した場合，COBOL原始プログラムの生成時にエラーとなります。

形式: accessInfo="yes|no"

機能: BaseElement要素の下位の要素で入出力データ情報定義機能を使用するかどうかを指定します。入出力データ情報定義機能については，「3.　入出力データ情報定義機能」を参照してください。

規則

accessInfo属性の指定を省略した場合は，Interface要素のaccessInfo属性値が仮定されます。
Interface要素とBaseElement要素の両方にaccessInfo属性を指定した場合，BaseElement要素のaccessInfo属性値が優先されます。
accessInfo属性に"yes""no"以外の値を指定した場合，COBOL原始プログラムの生成時にエラーとなります。
accessInfo属性とemptyValue属性を同時に指定した場合，accessInfo属性の指定が優先されます。

指定例

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE root [
  <!ELEMENT root (group01, group02)>
  <!ELEMENT group01 (item01)>
  <!ELEMENT item01  (#PCDATA)>
  <!ELEMENT group02 (item02)>
  <!ELEMENT item02  (#PCDATA)>
]>
<root/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
  <BaseElement elemName="group01"
      accessInfo="yes">
    <Group elemName="group01">
      <Item elemName="item01" type="alphanumeric"
            size="10" />
    </Group>
  </BaseElement>
  <BaseElement elemName="group02"
      accessInfo="no">
    <Group elemName="group02">
      <Item elemName="item02" type="alphanumeric"
            size="10" />
    </Group>
  </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

 01 group01-BASE.
  02 group01.
   03 item01 PIC X(10).
* Access Information
  02 group01-FLG PIC 1(32) USAGE BIT.
  02 group01-GROUP.
   03 item01-FLG PIC 1(32) USAGE BIT.
    03 item01-LEN PIC 9(9) USAGE COMP.
 01 group02.
  02 item02 PIC X(10).

形式: nameOfBaseVar="XMLアクセス用データ定義の名称"

機能: 入出力データ情報定義機能を使用した場合のXMLアクセス用データ定義の名称を指定します。入出力データ情報定義機能については，「3.　入出力データ情報定義機能」を参照してください。

規則

nameOfBaseVar属性の指定を省略した場合は，cobName属性（省略時はelemName属性）の名称に"-BASE"を追加した名称がXMLアクセス用データ定義に生成されます。
BaseElement要素のcobName属性またはelemName属性の名称は，25文字以下で指定する必要があります。25文字を超える名称を指定した場合，COBOL原始プログラムの生成時に警告メッセージが表示されます。
nameOfBaseVar属性に指定する名称は，30文字以下で指定する必要があります。30文字を超える名称を指定した場合，COBOL原始プログラムの生成時に警告メッセージが表示されます。
nameOfBaseVar属性には，COBOLデータ項目名として使用できる名称を指定する必要があります。COBOLデータ項目名に使用できない文字を指定した場合，COBOL原始プログラムの生成時にエラーとなります。
accessInfo属性の指定を省略した場合，またはaccessInfo属性に"no"を指定した場合，nameOfBaseVar属性の指定は無効となります。
accessInfo属性の指定例については，「3.3.1(2)　指定例」を参照してください。
nameOfBaseVar属性には，次に示す属性とは異なる名称を指定する必要があります。同じ名称を指定した場合，COBOL原始プログラムの生成時にエラーとなります。

　nameOfBaseVar属性と異なる名称を指定する属性

BaseElement要素のcobName属性^※，nameOfBaseVar属性
Group要素のcobName属性^※，nameOfGroupVar属性
Item要素のcobName属性^※，nameOfLengthVar属性，nameOfFlagVar属性
Array要素のnameOfCountVar属性，nameOfTotalVar属性
AttrItem要素のcobName属性^※，nameOfLengthVar属性，nameOfFlagVar属性

注※: cobName属性の指定を省略した場合は，elemName属性になります。

指定例

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE root [
  <!ELEMENT root (item01, item02)>
  <!ELEMENT item01  (#PCDATA)>
  <!ELEMENT item02  (#PCDATA)>
]>
<root/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
  <BaseElement elemName="root" accessInfo="yes"
       nameOfBaseVar="BASE">
    <Group elemName="root">
      <Item elemName="item01" type="alphanumeric"
            size="10" />
      <Item elemName="item02" type="alphanumeric"
            size="10" />
    </Group>
  </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

 01 BASE.
  02 root.
   03 item01 PIC X(10).
   03 item02 PIC X(10).
* Access Information
  02 root-FLG PIC 1(32) USAGE BIT.
  02 root-GROUP.
   03 item01-FLG PIC 1(32) USAGE BIT.
   03 item01-LEN PIC 9(9) USAGE COMP.
   03 item02-FLG PIC 1(32) USAGE BIT.
   03 item02-LEN PIC 9(9) USAGE COMP.

(a)　繰り返し要素をBaseElement要素に指定する

繰り返しのあるXML要素を，BaseElement要素に指定できます。

例えば，次のDTDのドキュメント構造を持つXMLドキュメントで，繰り返し要素「row」をBaseElement要素に指定できます。この場合，XML要素を読み込むアクセスルーチンを実行するたびに，要素「row」のデータが順番に読み込まれます。

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE table [
  <!ELEMENT table (row)*>
  <!ELEMENT row (name, address, age)>
  <!ELEMENT name (#PCDATA)>
  <!ELEMENT address (addr1, addr2)>
  <!ELEMENT addr1 (#PCDATA)>
  <!ELEMENT addr2 (#PCDATA)>
  <!ELEMENT age (#PCDATA)>
]>
<table/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
 <BaseElement elemName="row">
  <Group cobName="row">
   <Item elemName="name" cobName="FULLNAME"
         type="alphanumeric" size="30"/>
   <Item elemName="addr1" type="alphanumeric"
         size="40"/>
   <Item elemName="addr2" type="alphanumeric"
         size="40"/>
   <Item elemName="age" type="alphanumeric"
         size="3"/>
  </Group>
 </BaseElement>
</Interface>

（生成されるCOBOLデータ項目の例）

01 row.
 02 FULLNAME PIC X(30).
 02 addr1 PIC X(40).
 02 addr2 PIC X(40).
 02 age PIC X(3).

（XMLアクセスルーチンの呼び出し例）

  :
CALL 'CBLXML-RD-EXAMPLE-row'
    USING XML-POINTER row
    RETURNING CBLXML-RETURN-CODE.
  :

（XMLドキュメントの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<table>
  <row>
    <name>Mr. X</name>
    <address>
      <addr1>Kanagawa ken</addr1>
      <addr2>Yokohama shi</addr2>
    </address>
    <age>22</age>
  </row>
</table>

(b)　入れ子になっている繰り返し要素をBaseElement要素に指定する

繰り返し要素の親要素が，さらに繰り返し要素になっている場合でもアクセスできます。この場合，アクセスしたいXML要素をBaseElement要素に指定して，XMLアクセスルーチンを繰り返し呼び出して取得します。

例えば，次のDTDの場合，要素「sentence」をBaseElementに設定して，XMLアクセスルーチンを繰り返し呼び出すことで，要素の値を読み書きできます。

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE book [
  <!ELEMENT book (chapter)*>
  <!ELEMENT chapter (paragraph)*>
  <!ELEMENT paragraph (sentence)*>
  <!ELEMENT sentence (#PCDATA)>
]>
<book/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
  <BaseElement elemName="sentence">
    <Item elemName="sentence" cobName="sentence1"
          type="alphanumeric" size="200"/>
  </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

01 sentence1 PIC X(200).

また，親の繰り返し要素「paragraph」をBaseElement要素に指定し，子の繰り返し要素「sentence」をArray要素でCOBOLデータ項目に対応づける方法もあります。この場合，1回のアクセスルーチンの呼び出しで，一つの要素「paragraph」の下位にあるすべての要素「sentence」の値を読み書きできます。Array要素のmax属性には，読み書きしたい要素の最大数を指定してください。

（正しいDDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
 <BaseElement elemName="paragraph">
  <Group cobName="paragraph">
   <Array max="20" nameOfCountVar="NumSentences">
    <Item elemName="sentence" cobName="sentence1"
          type="alphanumeric" size="200"/>
   </Array>
  </Group>
 </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

01 paragraph.
 02 sentence1 PIC X(200) OCCURS 20.
 02 NumSentences PIC 9(9) USAGE COMP.

(c)　選択要素をBaseElement要素に指定する

選択要素（複数の要素のうち，どれが出現してもよい要素）の一つをBaseElement要素に対応づける場合は，すべての選択要素をBaseElement要素に指定する必要があります。

例えば次の例の場合，選択要素の一方「chapter1」をBaseElement要素に対応づける場合は，「chapter1」「chapter2」をそれぞれBaseElement要素に指定する必要があります。

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE book [
  <!ELEMENT book (chapter1 | chapter2)*>
  <!ELEMENT chapter1 (sentence1)>
  <!ELEMENT sentence1 (#PCDATA)>
  <!ELEMENT chapter2 (sentence2)>
  <!ELEMENT sentence2 (#PCDATA)>
]>
<book/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
 <BaseElement elemName="chapter1">
  <Group cobName="chapter1">
    <Item elemName="sentence1" type="alphanumeric"
          size="200"/>
  </Group>
 </BaseElement>
 <BaseElement elemName="chapter2">
  <Group cobName="chapter2">
    <Item elemName="sentence2" type="alphanumeric"
          size="200"/>
  </Group>
 </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

01 chapter1.
 02 sentence1 PIC X(200).
01 chapter2.
 02 sentence2 PIC X(200).

（XMLドキュメントの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<book>
  <chapter2>
    <sentence2>Mr. A</sentence2>
  </chapter2>
  <chapter1>
    <sentence1>Mr. B</sentence1>
  </chapter1>
</book>

（XMLアクセスルーチンの呼び出しの例）

  :
CALL 'CBLXML-RD-EXAMPLE-chapter1'
    USING XML-HANDLE chapter1
    RETURNING CBLXML-RETURN-CODE.
IF CBLXML-CANT-SKIP-BE THEN
 CALL 'CBLXML-RD-EXAMPLE-chapter2'
    USING XML-HANDLE chapter2
    RETURNING CBLXML-RETURN-CODE
END-IF.
IF CBLXML-NO-BE-LEFT THEN
  CALL 'CBLXML-CL-EXAMPLE' USING XML-HANDLE
       RETURNING CBLXML-RETURN-CODE
END-IF.
  :

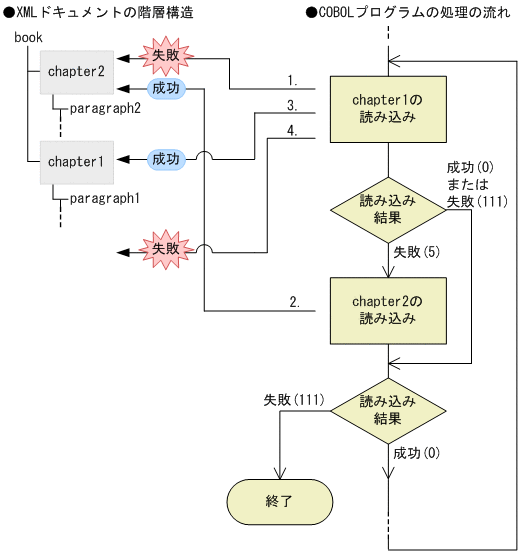

上記の例の場合，次のように処理が実行されます。

要素「chapter1」を読み込むXMLアクセスルーチン（CBLXML-RD-EXAMPLE-chapter1）が実行される
XMLドキュメント上の最初の選択要素が要素「chapter2」なので，XMLアクセスルーチンの戻り値には，エラーのステータス5（CBLXML-CANT-SKIP-BE）が返されます。
要素「chapter1」の読み込みに失敗したので，次に要素「chapter2」を読み込むXMLアクセスルーチン（CBLXML-RD-EXAMPLE-chapter2）が実行される
要素「chapter2」の読み込みに成功します。XMLアクセスルーチンの戻り値には，正常終了のステータス0（CBLXML-OK）が返されます。
要素「chapter1」を読み込むXMLアクセスルーチン（CBLXML-RD-EXAMPLE-chapter1）が実行される
XMLドキュメント上の次の選択要素が要素「chapter1」なので，要素の読み込みに成功します。XMLアクセスルーチンの戻り値には，正常終了のステータス0（CBLXML-OK）が返されます。
要素「chapter1」を読み込むXMLアクセスルーチン（CBLXML-RD-EXAMPLE-chapter1）が実行される
XMLドキュメントには，もう読み込む要素が残っていないので，要素の読み込みに失敗します。XMLアクセスルーチンの戻り値には，エラーのステータス111（CBLXML-NO-BE-LEFT）が返されます。

(d)　異なる要素の下に共通にある要素

複数の異なる要素の下に共通にある要素をBaseElement要素に対応づけて，要素を入力，および更新できます。ただし，要素の出力については，動作は保証しません。

次に，異なる要素の下に共通にある要素の例を示します。

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>

<!DOCTYPE root [
  <!ELEMENT root (group1 , group2 )>
  <!ELEMENT group1 (item1)>
  <!ELEMENT group2 (item1)>
  <!ELEMENT item1  (#PCDATA)>
]>
<root/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
 <BaseElement elemName="item1">
  <Item elemName="item1" size="10"/>
 </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

01 item1 PIC X(10).

（XMLドキュメントの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<root>
 <group1>
  <item1>dataa</item1>
 </group1>
 <group2>
  <item1>datab</item1>
 </group2>
</root>

（XMLアクセスルーチンの呼び出しの例）

  :
CALL 'CBLXML-RD-EXAMPLE-item1'
    USING XML-HANDLE item1 RETURNING CBLXML-RETURN-CODE.　…1.
  :
CALL 'CBLXML-RD-EXAMPLE-item1'
    USING XML-HANDLE item1 RETURNING CBLXML-RETURN-CODE.　…2.
  :

（説明）

group1の下のitem1を入力します。
group2の下のitem1を入力します。
