Interface要素（インタフェースの定義）

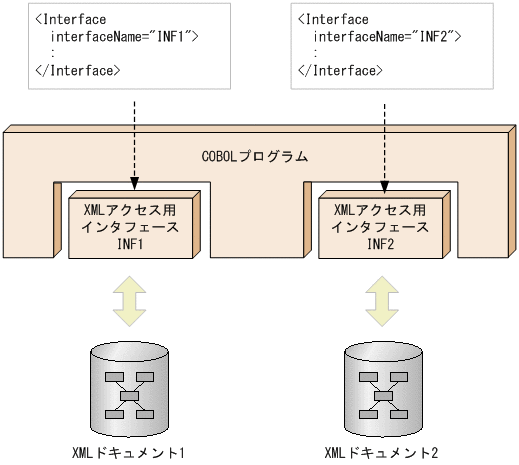

Interface要素は，COBOLプログラムとXMLとを対応づけるインタフェースを宣言する要素です。Interface要素を定義すると，XMLドキュメントにアクセスするためのCOBOL副プログラム（XMLアクセスルーチン）や登録集原文（XMLアクセス用データ定義）などのインタフェースが対応して生成されます。

[図データ]

Interface要素は，ドキュメントのルート（最上位の要素）としてDDL中に1回だけ記述できます。また，子要素として一つ以上のBaseElement要素を持つ必要があります。

形式: <Interface interfaceName="インタフェース名"〔accessInfo="yes|no"〕>; BaseElement要素 …; </Interface>

＜この項の構成＞: (1)　interfaceName属性; (2)　accessInfo属性

(1)　interfaceName属性

形式: interfaceName="インタフェース名"

機能: Interface要素に対応するインタフェース名を指定します。インタフェース名は，Interface要素に対応して生成されるXMLアクセスルーチンのプログラム名の一部に使用されます。XMLアクセスルーチンの名称については，「4.2.1　XMLアクセスルーチンの名称形式」を参照してください。

規則

インタフェース名称は，COBOLプログラム名に指定できる次の文字で構成する必要があります。
英文字（A～Z，a～z），数字（0～9），ハイフン（-），下線（_），#，\，@，日本語文字
インタフェース名は，ほかのインタフェース名と重複しない一意な名称を指定する必要があります。
インタフェース名と，BaseElement要素のcobName属性（省略時はelemName属性）に指定した名称の長さの合計は，19バイト以下の文字列で指定する必要があります。19バイトを超える名称を指定した場合，動作は保証しません。

指定例

インタフェース「EXAMPLE」を宣言します。

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE table [
  <!ELEMENT table (person)*>
  <!ELEMENT person (name, address)>
  <!ELEMENT name (#PCDATA)>
  <!ELEMENT address (#PCDATA)>
]>
<table/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE">
 <BaseElement elemName="person">
  <Group elemName="person">
   <Item elemName="name" cobName="FULLNAME"
         type="alphanumeric" size="30"/>
   <Item elemName="address" cobName="FULLADDRESS"
         type="alphanumeric" size="120"/>
  </Group>
 </BaseElement>
</Interface>

（生成されるCOBOLデータ項目の例）

01 person.
 02 FULLNAME PIC X(30).
 02 FULLADDRESS PIC X(120).

（XMLアクセスルーチンの呼び出し例）

  :
CALL 'CBLXML-OP-EXAMPLE'
    USING XML-FILE-NAME-POINTER XML-FILE-LENGTH
          XML-FILE-MODE XML-POINTER
    RETURNING CBLXML-RETURN-CODE.
  :

(2)　accessInfo属性

形式: accessInfo="yes|no"

機能: Interface要素の下位の要素で入出力データ情報定義機能を使用するかどうか指定します。入出力データ情報定義機能については，「3.　入出力データ情報定義機能」を参照してください。

規則

accessInfo属性の指定を省略した場合は，"no"が仮定されます。
Interface要素とBaseElement要素の両方にaccessInfo属性を指定した場合，BaseElement要素のaccessInfo属性値が優先されます。
accessInfo属性に"yes""no"以外の値を指定した場合，COBOL原始プログラムの生成時にエラーとなります。
accessInfo属性とemptyValue属性を同時に指定した場合，accessInfo属性の指定が優先されます。

指定例

（DTDの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<!DOCTYPE root [
  <!ELEMENT root (item01, item02)>
  <!ELEMENT item01  (#PCDATA)>
  <!ELEMENT item02  (itema, itemb)*>
  <!ELEMENT itema   (#PCDATA)>
  <!ELEMENT itemb   (#PCDATA)>
]>
<root/>

（DDFの例）

<?xml version="1.0" encoding="Shift_JIS"?>
<Interface interfaceName="EXAMPLE"
   accessInfo="yes">
  <BaseElement elemName="root">
    <Group cobName="root">
      <Item elemName="item01" type="alphanumeric"
            size="10" />
      <Array max="10">
        <Group cobName="item02">
          <Item elemName="itema"
                type="alphanumeric" size="10" />
          <Item elemName="itemb"
                type="alphanumeric" size="10" />
        </Group>
      </Array>
    </Group>
  </BaseElement>
</Interface>

（生成されるCOBOLデータ項目）

 01 root-BASE.
  02 root.
   03 item01 PIC X(10).
   03 item02 OCCURS 10.
    04 itema PIC X(10).
    04 itemb PIC X(10).
* Access Information
  02 root-GROUP.
   03 item01-FLG PIC 1(32) USAGE BIT.
   03 item01-LEN PIC 9(9) COMP.
   03 item02-TOTAL PIC 9(9) COMP.
   03 item02-COUNT PIC 9(9) COMP.
   03 item02-GROUP OCCURS 10.
    04 itema-FLG PIC 1(32) USAGE BIT.
    04 itema-LEN PIC 9(9) COMP.
    04 itemb-FLG PIC 1(32) USAGE BIT.
    04 itemb-LEN PIC 9(9) COMP.
