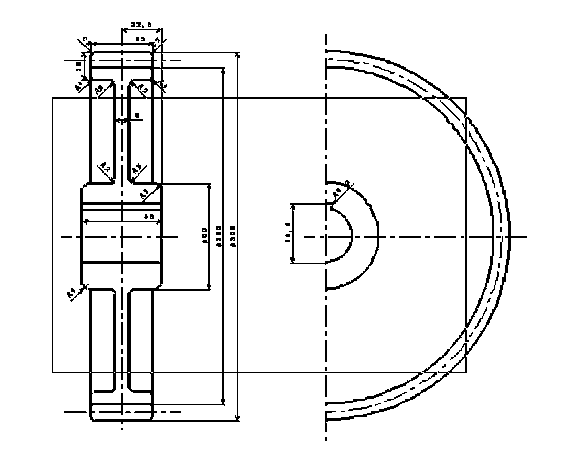

片方に矢印のある寸法を記入します

1. ツールバーの（ウィンドウ拡大）ボタンをクリックします。




2. 拡大する範囲をドラッグして決めます。

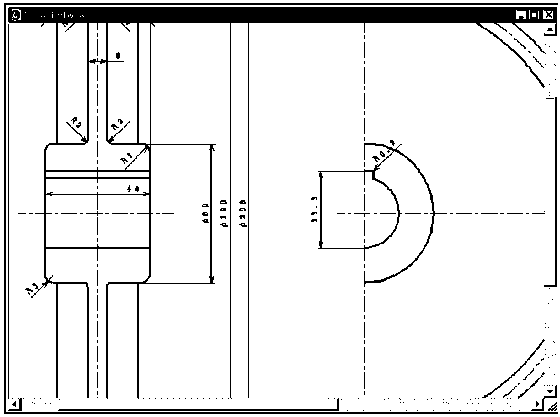

3. 指示した範囲が拡大して，表示されます。

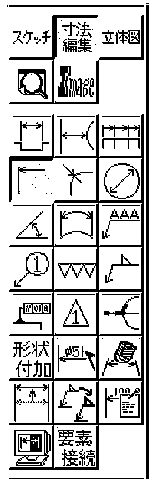

4. （片矢印寸法）をクリックします

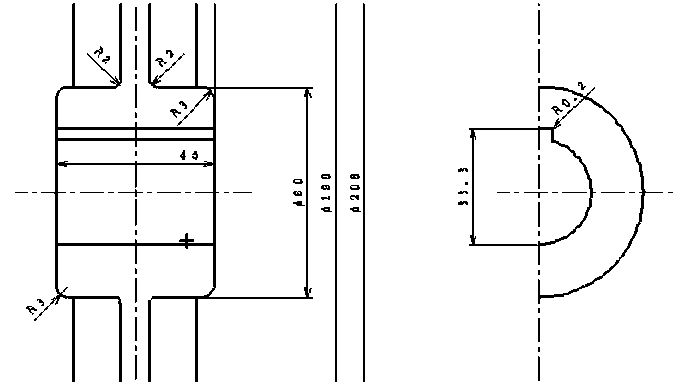

5. 「直線」として寸法を記入する直線をマウスの＋記号でクリックして，〈；〉を入力します。

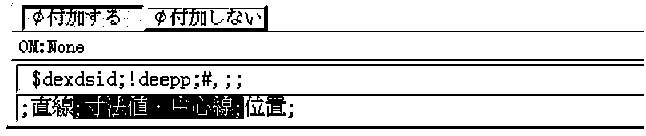

6. ［φ付加する］ボタンをクリックします。

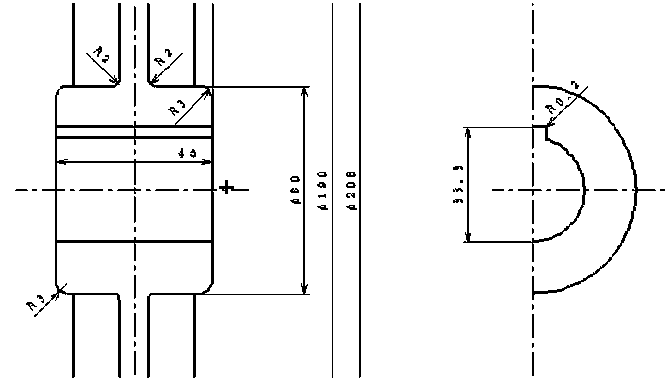

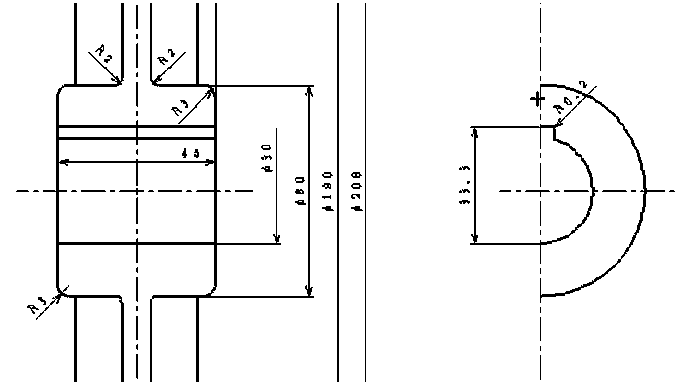

7. 「寸法値・中心線」では，中心線をマウスの＋記号でクリックします。

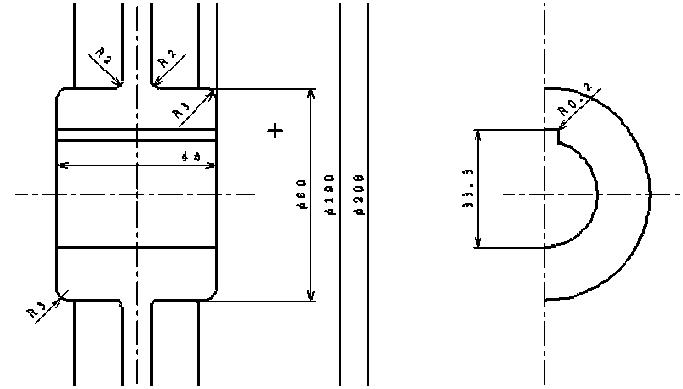

8. 「位置」として寸法線を記入する位置をマウスの＋記号でクリックします。

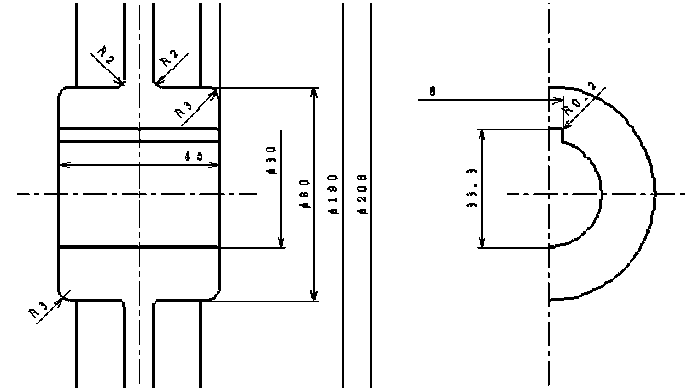

9. 片矢印寸法が記入されます。




10. （片矢印寸法）を続けて使います。
11. 「直線」として寸法を記入する直線をマウスの＋記号でクリックして，〈；〉を入力します。

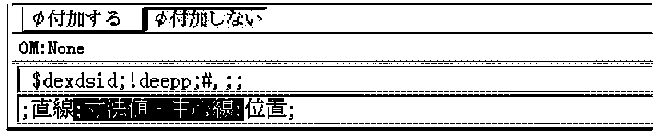

12. ［φ付加しない］ボタンをクリックします。

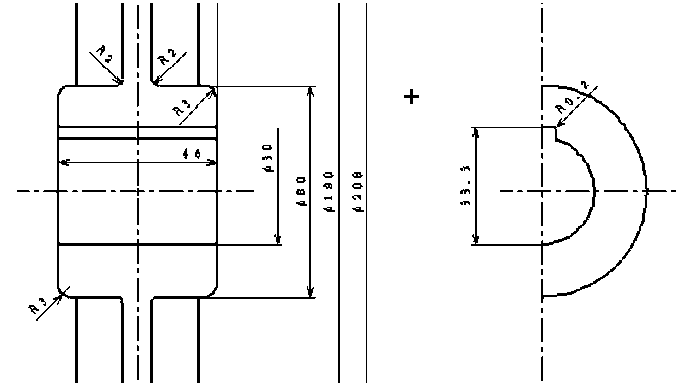

13. 「寸法値・中心線」では，中心線をマウスの＋記号でクリックします。




14. 「位置」として寸法線を記入する位置をマウスの＋記号でクリックします。

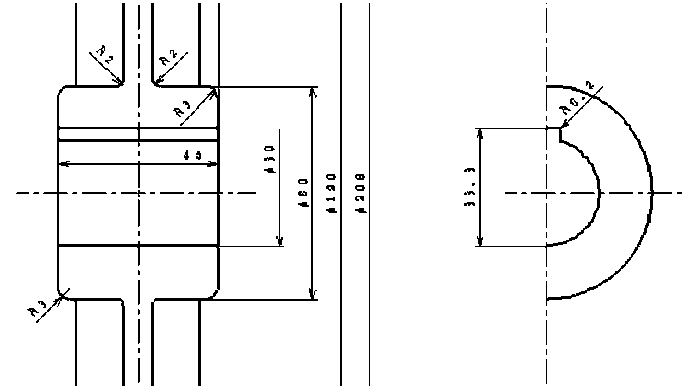

15. 片矢印寸法が記入されます。
