5.4.2 コマンドモードの場合
- ツールバーの
![[図データ]](FIGURE/TSIZEUP.GIF)
（ウィンドウ拡大）ボタンをクリックします。
![[図データ]](FIGURE/TBSIZUP.GIF)
- 拡大する範囲をドラッグして決めます。
![[図データ]](FIGURE/ZU050301.GIF)
- 指示した範囲が拡大して，表示されます。
![[図データ]](FIGURE/ZU050302.GIF)
![[図データ]](FIGURE/CMMOJI.GIF)

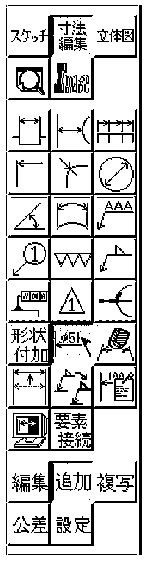

（文字列）をクリックします。![[図データ]](FIGURE/DEXDTXAD.GIF)
（寸法文字列追加）をクリックします。
![[図データ]](FIGURE/ZU050303.GIF)

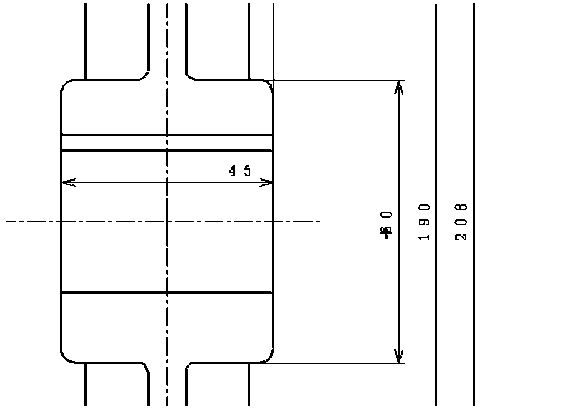

- 「文字列」として文字列を追加する寸法の値をマウスの＋記号でクリックします。
![[図データ]](FIGURE/ZU050304.GIF)
- 文字入力ダイアログが表示されます。
![[図データ]](FIGURE/ZU050305.GIF)
- メニューバーの［アクセサリ（A）］をクリックします。
- アクセサリのメニューが表示されます。
- アクセサリのメニュー中の［英字］をクリックします。
![[図データ]](FIGURE/ZU050306.GIF)
- 英字ダイアログが表示されます。
- 英字ダイアログの［φ］ボタンをクリックします。
![[図データ]](FIGURE/ZU050307.GIF)
「文字列」に追加する文字としてφが入力されます。
![[図データ]](FIGURE/ZU050308.GIF)
- 英字ダイアログの［クローズ］ボタンをクリックして，英字ダイアログを消します。
- 〈；〉を入力します。
- φが追加されます。
![[図データ]](FIGURE/ZU050309.GIF)
- ほかのφも同じ方法で記入します。
![[図データ]](FIGURE/ZU050310.GIF)
- ツールバーの
![[図データ]](FIGURE/TSIZDEF.GIF)
（ウィンドウ標準）ボタンをクリックします。
![[図データ]](FIGURE/TBSIDEF.GIF)
- 標準の表示状態に戻ります。
![[図データ]](FIGURE/ZU050311.GIF)
