5.4.1 オブジェクトモードの場合

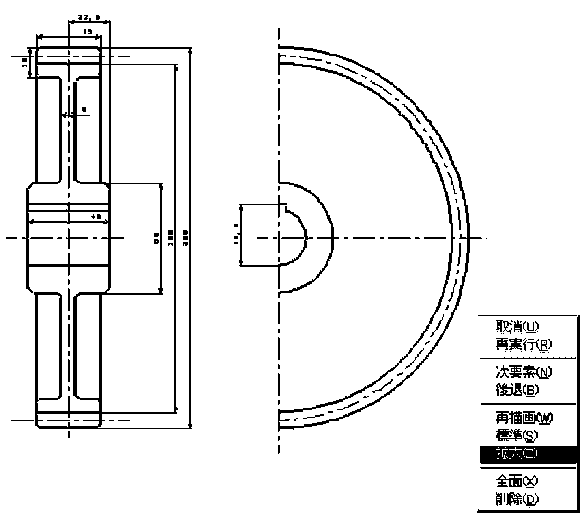

- 図面上にマウスの＋記号を位置付けてマウスの右ボタンを押し下方向にドラッグして，ポップアップメニューを表示します。
- ポップアップメニュー中の［拡大(Z)］をクリックします。
![[図データ]](FIGURE/ZU050321.GIF)

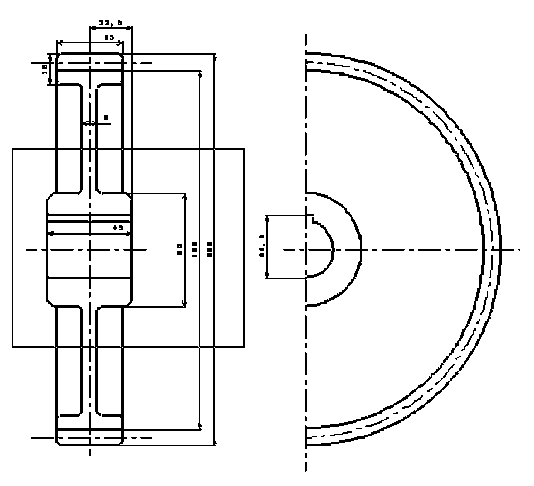

- 拡大する範囲をドラッグして決めます。
![[図データ]](FIGURE/ZU050301.GIF)

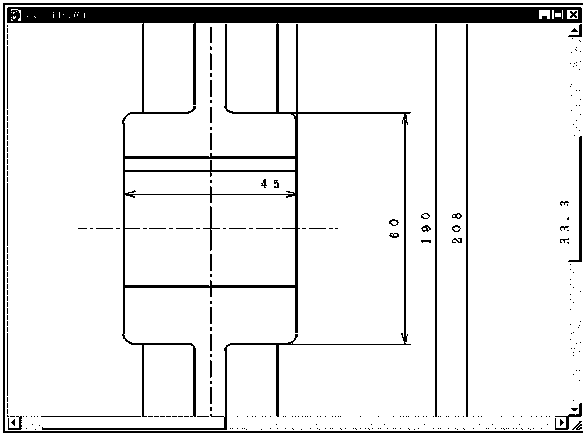

- 指示した範囲が拡大して，表示されます。
![[図データ]](FIGURE/ZU050302.GIF)
- ツールバーの
![[図データ]](FIGURE/TOBJE.GIF)
（オブジェクトモード）ボタンをクリックします。
![[図データ]](FIGURE/TBOBJE.GIF)

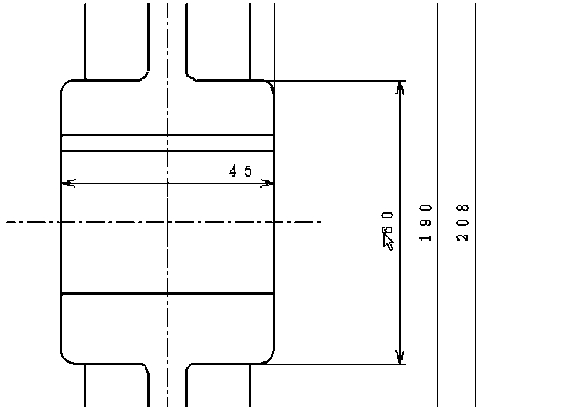

- 「オブジェクトの選択」として文字列を追加する寸法の値をマウスの矢印（
![[図データ]](FIGURE/MOUSE01.GIF)
）でクリックします。
![[図データ]](FIGURE/ZU050312.GIF)

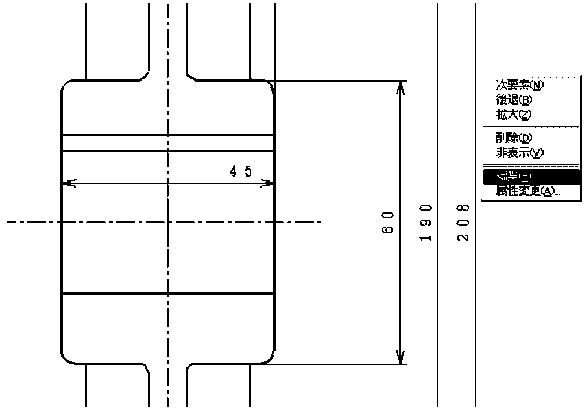

- 図面上にマウスの矢印（）を位置付けてマウスの右ボタンをクリックして，ポップアップメニューを表示します。
- ポップアップメニュー中の［編集(E)］をクリックします。
![[図データ]](FIGURE/ZU050313.GIF)

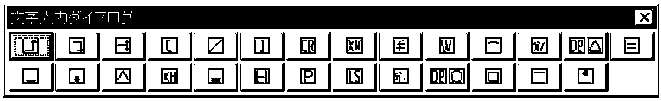

- 文字入力ダイアログが表示されます。
![[図データ]](FIGURE/ZU050305.GIF)

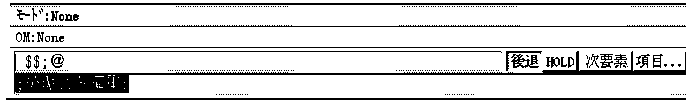

- ［後退］をクリックして，「テキスト編集」の＠を削除します。
![[図データ]](FIGURE/ZU050314.GIF)

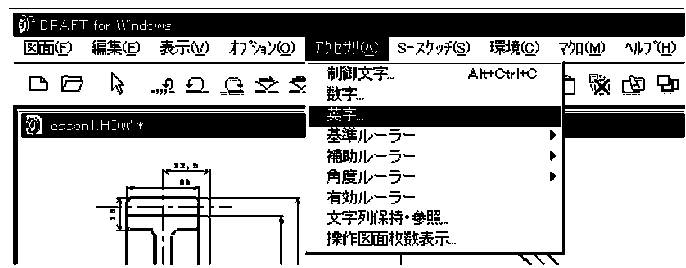

- メニューバーの［アクセサリ（A）］をクリックします。
- アクセサリのメニューが表示されます。
- アクセサリのメニュー中の［英字］をクリックします。
![[図データ]](FIGURE/ZU050306.GIF)
- 英字ダイアログが表示されます。
- 英字ダイアログで［φ］，［＠］の順にボタンをクリックします。
![[図データ]](FIGURE/ZU050307.GIF)
「テキスト編集」にφ＠が入力されます。このとき，＠は寸法の値として扱われます。
![[図データ]](FIGURE/ZU050315.GIF)
- 英字ダイアログの［クローズ］ボタンをクリックして，英字ダイアログを消します。
- 〈；〉を入力します。

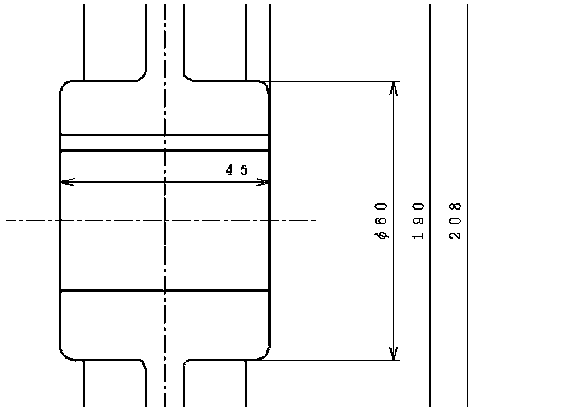

- φが追加されます。
![[図データ]](FIGURE/ZU050309.GIF)

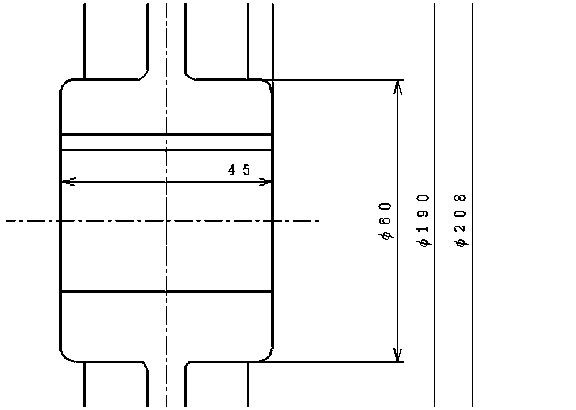

- ほかのφも同じ方法で記入します。
![[図データ]](FIGURE/ZU050310.GIF)
- ツールバーの（オブジェクトモード）ボタンをクリックします。
- 図面上にマウスの＋記号を位置付けてマウスの右ボタンを押し下方向にドラッグして，ポップアップメニューを表示します。
- ポップアップメニュー中の［標準(S)］をクリックします。
![[図データ]](FIGURE/ZU050316.GIF)

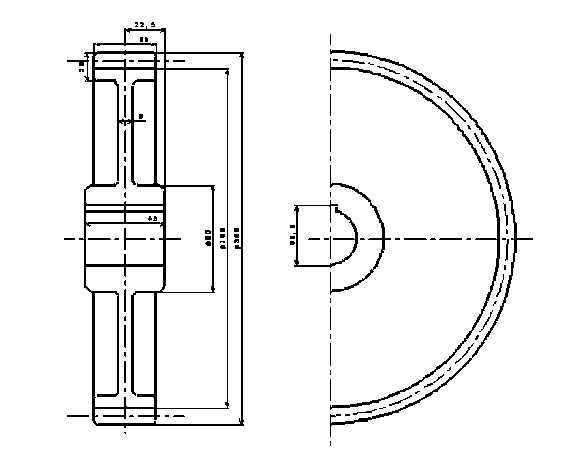

- 標準の表示状態に戻ります。
![[図データ]](FIGURE/ZU050311.GIF)
