17.2.1 開発環境の準備からWSでの運用までの流れ
XMAP3でWS用に定義できる画面・帳票について,次の表に示します。
表17-2 WS用に定義できる画面・帳票の種類
定義対象(デバイス種別) |
WS用の定義 |
ディスプレイCUI画面 |
○ |
ディスプレイGUI画面(一次) |
○ |
ディスプレイGUI画面(二次) |
○ |
シリアルインパクト けい線 帳票(連続紙) |
○ |
シリアルインパクト けい線 帳票(カット紙) |
○ |
シリアルインパクト プレプリント 帳票(連続紙) |
○ |
シリアルインパクト プレプリント 帳票(カット紙) |
○ |
ページプリンタ 網掛け 帳票 |
○ |
ページプリンタ グラフィック 帳票 |
○ |
ページプリンタ 書式オーバレイ |
○ |
- (凡例)
- ○:PC側のXMAP3で定義できるが,一部定義できない機能がある。
XMAP3で定義できるWSの機能,および定義できないものについて,概要を次の表に示します。
表17-3 WS用に定義できる機能の範囲
区分 |
定義できる機能 |
定義できない機能 |
適用言語 |
|
− |
論理マップ |
- 文字/修飾名による各種省略時仮定値
- パネル/フィールド制御
- (マップ名+自由な名称)でのデータ名展開
- 論理フレーム
- 従属論理項目
|
(自由な名称)でのデータ名展開 |
画面・帳票
共通機能 |
- 文字指定による固定項目
- 可変項目
- けい線
- 予約項目
|
− |
画面機能 |
- 修飾名によるフィールド属性,リバース,転送,保護,数字,漢字,モジュラス,自動スキップ,桁あふれ,全桁入力,右寄せの各属性
- INC定数
- 隠しフィールド
- CUIフィールドBOX複数指定(四つまで)
|
|
帳票機能 |
|
|
書式オーバレイ機能 |
- 用紙サイズ,上マージン,左マージン,行データの書体,行間隔(一種類)
- 印刷ドキュメント名
|
|
- (凡例)
- −:なし。
(2) 定義から運用までの流れ
PC上でマップファイルを新規に作成し,WS上で運用するまでの流れを次の図に示します。

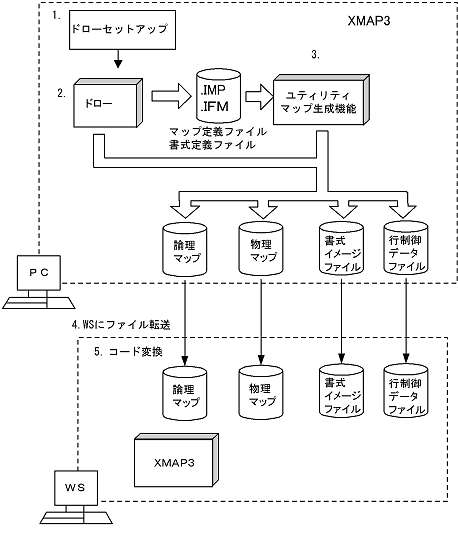

図17-3 WS用マップの定義から運用の流れ
![[図データ]](FIGURE/ZU011506.GIF)
- ドローセットアップ機能のターゲットの設定で,WSのOSおよびアプリケーションで使用する文字コードに合う項目を選択します。
- ドロー機能で画面・帳票を定義して,マップ定義ファイル,論理マップファイル,物理マップファイル,書式イメージファイル,および行制御データファイルを出力します。
ドロー機能の使い方については,マニュアル「XMAP3 プログラミングガイド 画面編」またはマニュアル「XMAP3 プログラミングガイド 帳票編」を参照してください。
- ユティリティ機能のマップ生成を利用すると,複数のマップ定義ファイルから,まとめて,論理マップファイル,物理マップファイル,書式イメージファイル,および行制御データファイルを生成できます。
- FTPを利用して,論理マップファイル,物理マップファイル,書式イメージファイル,および行制御データファイルをWSにファイル転送します。論理マップファイルをAPに取り込んで運用してください。
- EUC環境で使用する場合は,コード変換する必要があります。詳細については,マニュアル「XMAP3 Server」を参照してください。
