6.9.2 ドローでの定義とセットアップ情報との関係

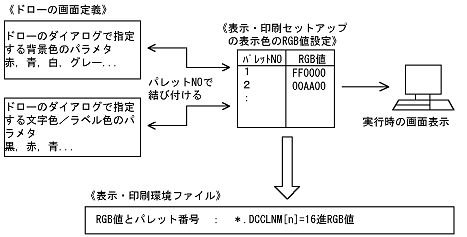

ドローで定義した表示色とここで設定する表示色との関係について説明します。

[図データ]

表示・印刷環境ファイルでの設定値との関係を次の表に示します。

表6-4 表示・印刷環境ファイルでの設定値との関係

種別 ニモニック 設定内容 初期値
文字色 *.DCCLNM[1]=FF0000 カラーパレット色番号1 赤系
*.DCCLNM[2]=00AA00 カラーパレット色番号2 緑系
*.DCCLNM[3]=FFCD00 カラーパレット色番号3 黄系
*.DCCLNM[4]=0000FF カラーパレット色番号4 青系
*.DCCLNM[5]=D24AD2 カラーパレット色番号5 紫系
*.DCCLNM[6]=00D7FF カラーパレット色番号6 空色系
*.DCCLNM[7]=FFFFFF カラーパレット色番号7 白系
*.DCCLNM[8]=000000 カラーパレット色番号8 黒系
拡張
文字色
*.DCCLXF[1]=800000 ダークレッド
*.DCCLXF[2]=000080 ダークグリーン
*.DCCLXF[3]=FF871E ダークイエロー
*.DCCLXF[4]=000080 ダークブルー
背景色 *.DCCLNM[9]=F07880 カラーパレット色番号9 赤系
*.DCCLNM[10]=96C896 カラーパレット色番号10 緑系
*.DCCLNM[11]=E5E520 カラーパレット色番号11 黄系
*.DCCLNM[12]=729FFF カラーパレット色番号12 青系
*.DCCLNM[13]=FFA6AF カラーパレット色番号13 ライトレッド
*.DCCLNM[14]=9DBFF5 カラーパレット色番号14 ライトブルー
*.DCCLNM[15]=FFFFFF カラーパレット色番号15 白系
*.DCCLNM[16]=C0C0C0 カラーパレット色番号16 黒系
拡張
背景色
*.DCCLXB[1]=000000
*.DCCLXB[2]=E0E0E0 ライトグレー
*.DCCLXB[3]=808080 ダークグレー
*.DCCLXB[4]=C0F0C0 ライトグリーン
*.DCCLXB[5]=000800 ダークグリーン
*.DCCLXB[6]=FFFFAA ライトイエロー
*.DCCLXB[7]=000080 ダークブルー

(凡例)
-:なし。

注※
RGB値は,表示色を赤(Red),緑(Green),青(Blue)の3原色に分解し,それぞれの色合いを0~FF(255)までの値で表したものです。表示・印刷環境ファイルのニモニックでは,16進数で指定します。
