付録B.3　DABrokerの起動中に使用できるユティリティ

DABrokerの起動中には，次の三つのユティリティおよび一つのビューアを使って情報を取得したり，EURの処理を制御したりできます。これ以外のユティリティやビューアはEURでは使用しないため説明は省略します。

DABroker管理ユティリティ
DABrokerの動作状態を表示したり，特定のEURの処理を中断したりできます。
DABrokerトレース出力ユティリティ
通信トレース，およびアクセストレースを出力できます。このユティリティは，DABrokerが起動していなくても使用できます。
拡張データベースアクセストレースユティリティ
拡張データベースアクセストレースを出力できます。
DABrokerメッセージログビューア
DABrokerのログファイルの出力内容を参照できます。
＜この項の構成＞
(1)　DABroker管理ユティリティ
(2)　DABrokerトレース出力ユティリティ
(3)　拡張データベースアクセストレースユーティリティ
(4)　DABrokerメッセージログビューア

(1)　DABroker管理ユティリティ

DABroker管理ユティリティの機能，操作できるユーザ，各機能を使用する場合の操作手順について説明します。

(a)　機能

DABroker管理ユティリティには次の二つの機能があります。

DABrokerの動作状態の表示
各EURとの接続時間の状態を表示します。
EURの処理の中断
指定したEURとの接続を解放し，実行中の処理を中断します。この場合，DABrokerはリレーショナルデータベースに要求した処理のロールバックを要求します。
(b)　操作できるユーザ

すべてのユーザが管理ユティリティを実行できます。ただし，特定のクライアントの処理を中断できるのは，Windowsの管理者グループまたはAdministratorsグループに属するユーザだけです。

(c)　DABrokerの動作状態を表示する操作手順

DABrokerの動作状態を表示する手順を次に示します。

  1. DABrokerが起動していることを確認する
  2. プログラムフォルダに登録された［DABroker］から［DABroker管理］を選択する
    DABroker管理ユティリティが起動し，［DABroker管理］に動作状態が表示されます。[図データ]をクリックすると，最新の動作状態に表示が更新されます。

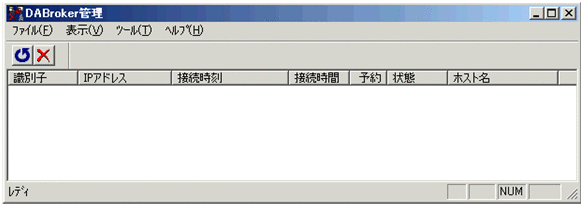

    図B-4　［DABroker管理］ダイアログ

    [図データ]

    ［DABroker管理］ダイアログに表示される項目の意味は次のとおりです。
    識別子
    DABrokerに接続されているクライアント処理を識別するための番号です。
    IPアドレス
    接続しているEURがあるマシンのIPアドレス
    接続時刻
    EURと接続した日時（年／月／日 時：分：秒）
    接続時間
    接続してからの経過時間（時：分：秒）
    予約
    実行中の予約処理数（EURでは使用しません）
    状態
    EURとの接続状態
    「接続中」と表示されている場合は，EURとのコネクションが確立されていることを示します。
    ホスト名
    接続しているEURがあるマシンのホスト名
    次の条件をすべて満たしている場合に表示されます。
    ・［リモートアクセス設定］タブで「IPアドレスからホスト名へ変換する」をチェックしている場合
    ・次のフォルダのhostsファイルに各クライアントのホスト名を登録している場合
    ［Windowsをインストールしたフォルダ］\SYSTEM32\DRIVERS\ETC
    なお，ホスト名の長さによっては，途中までしか表示されない場合があります。
  3. DABrokerの動作状態の確認が済んだら，［DABroker管理］ダイアログを閉じ，DABroker管理ユティリティを終了させる
(d)　EURの処理を中断する操作手順

特定のEURの処理を中断する手順を次に示します。

  1. DABrokerが起動していることを確認する
  2. プログラムフォルダに登録された［DABroker］から［DABroker管理］を選択する
    DABroker管理ユティリティが起動し，［DABroker管理］ダイアログに動作状態が表示されます。
  3. ［DABroker管理］ダイアログで処理を中断するEURを選択し，[図データ]をクリックする
    確認のダイアログが表示されます。
  4. ［はい］を選択する
    DABrokerは選択したクライアントとのコネクションを解放します。同時にリレーショナルデータベースに処理のロールバックを要求します。

(2)　DABrokerトレース出力ユティリティ

DABrokerトレース出力ユティリティの機能，操作できるユーザ，各機能を使用する場合の操作手順について説明します。

(a)　機能

DABrokerトレース出力ユティリティでは，次の2種類のトレースを出力できます。

通信トレース
通信トレースとは，DABrokerとEUR間のデータの送受信についての情報です。DABrokerがこの情報を取得するのは，クライアントからの要求受け付け直後，およびDABrokerからの結果送信直後です。通信トレースは，「DABroker運用ディレクトリ\spool\dabcltrc」の下に出力されます。
アクセストレース
アクセストレースとは，DABrokerがリレーショナルデータベースに要求した処理，およびその処理に対するリレーショナルデータベースからの応答についての情報です。DABrokerがこの情報を出力するのは，リレーショナルデータベースに要求を出す直前およびリレーショナルデータベースから応答が返ってきた直後です。リレーショナルデータベースとのアクセストレースは，「DABroker運用ディレクトリ」\spool\db_accessの下に出力されます。
(b)　操作できるユーザ

すべてのユーザがDABrokerトレース出力ユティリティを実行できます。

(c)　トレースを出力する操作手順

通信トレース，およびリレーショナルデータベースとのアクセストレースを出力する操作手順を次に示します。

  1. プログラムフォルダに登録された［DABroker］から［トレース出力］を選択する
    DABrokerトレース出力ユティリティが起動し，［DABrokerトレース出力］ダイアログが表示されます。

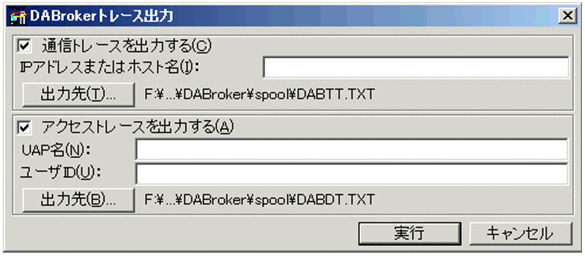

    図B-5　［DABrokerトレース出力］ダイアログ

    [図データ]

    • 通信トレースを出力する場合の操作
      1.［通信トレースを出力する］チェックボックスをチェックする
      2.［IPアドレスまたはホスト名］を設定する
      すべての通信トレースを出力する場合は，［IPアドレスまたはホスト名］に何も指定しないでください。特定のIPアドレスまたはホスト名の通信トレースを出力する場合，［IPアドレスまたはホスト名］に，通信トレースを出力するIPアドレスまたはホスト名を指定してください。
      3.通信トレースの出力先を指定する
      ［出力先］ボタンをクリックすると，出力先を指定するダイアログが表示されます。出力先のファイル名を指定してください。省略した場合は，［DABroker運用ディレクトリ］\spool\DABTT.TXTに出力されます。
    • アクセストレースを出力する場合の操作
      1.［アクセストレースを出力する］チェックボックスをチェックする
      2.［UAP名］，［ユーザID］を設定する
      すべてのアクセストレースを出力する場合は，［UAP名］，［ユーザID］に何も指定しないでください。
      特定のリレーショナルデータベースへログインするユーザIDのアクセストレースを出力する場合は，［ユーザID］にリレーショナルデータベースへログインするためのユーザIDを指定してください。
      ［UAP名］は使用しません。
      3.アクセストレースの出力先を指定する
      ［出力先］ボタンをクリックすると，出力先を指定するダイアログが表示されます。出力先のファイル名を指定してください。省略した場合は，［DABroker運用ディレクトリ］\spool\DABDT.TXTに出力されます。
  2. 「通信トレースを出力する場合の操作」，「アクセストレースを出力する場合の操作」が済んだら，［実行］ボタンを選択する
    指定した出力先が登録されます。
    なお，「通信トレースを出力する場合の操作」および「アクセストレースを出力する場合の操作」の両方をすると，2種類のトレースが出力できます。
(d)　トレース出力内容

通信トレースおよびアクセストレースの出力例と，出力される項目の意味について説明します。

(3)　拡張データベースアクセストレースユーティリティ

拡張データベースアクセストレースは，次のような場合に有効です。

ここでは，拡張データベースアクセストレースユティリティの機能，拡張データベースアクセストレースの取得方法，ファイル出力形式，ファイル名称および注意事項について説明します。

(a)　機能

拡張データベースアクセストレースでは，従来のDABrokerのアクセストレースに比べて，次の機能が拡張されています。

(b)　拡張データベースアクセストレースの取得方法

拡張データベースアクセストレースの取得は，DABroker動作環境定義ファイルで設定します。DABroker動作環境定義ファイルでの設定方法については，マニュアル「DABroker」を参照してください。

(c)　ファイル出力形式

拡張データベースアクセストレースのファイル出力形式を次に示します。

ヘッダ情報
*-------------------------------------------------------*
*- DataBase Access Information (DRV)                   -*
*- Date  YYYY/MM/DD hh:mm:ss.nnnnnn                    -*
*-------------------------------------------------------*
DABroker Connect ID    : AAAAA(BBBBB)
Process ID             : CCCCC
UserID                 : DDDDD
Client Name            : EEEEE
(DB別出力情報)
Lang Mode              : GGGGG
個々のトレース情報
THREAD-ID  CID   EVT   START-TIME   END-TIME   RETCODE
BLOCKCNT   (SQL)

それぞれの出力項目について，次に説明します。

DRV
DABrokerのアクセスドライバの種別に従い，次の識別子が出力されます。

表B-6　アクセスドライバの種別と識別子

アクセスドライバの種別 識別子
HiRDB HiRDB Driver
Oracle ORACLE7 Driver
Microsoft SQL Server ODBC30
Date
ファイル作成日時
YYYY/MM/DD hh:mm:ss.nnnnnnの形式で出力されます。
  • YYYY：西暦年
  • MM：月
  • DD：日
  • hh：時
  • mm：分
  • ss：秒
  • nnnnnn：マイクロ秒
DABroker Connect ID
データベース接続識別子が出力されます。
Process ID
実行プロセスIDが出力されます。
UserID
接続ユーザIDが出力されます。
Client Name
UAP名称が出力されます。
帳票定義：「DBPODBC」＋「IPアドレス」
帳票出力：「DBPARTNER2 Runtime」＋「実行プロセスID」
(DB別出力情報)
接続データベースによって異なる情報が出力されます。出力内容について次の表に示します。

表B-7　接続データベースごとのトレース出力内容

接続データベース 出力内容 説明
HiRDB PDHOST: HiRDB接続時のPDHOSTの設定内容です。未設定の場合は，"Not Indicator"が出力されます。
PDNAMEPORT: HiRDB接続時のPDNAMEPORTの設定内容です。未設定の場合は，"Not Indicator"が出力されます。
Oracle SQLNET: Oracleサービス（リスナー）名が出力されます。未設定の場合は，"Not Indicator"が出力されます。
Microsoft SQL Server ODBC Dara Sourcs: ODBC設定のデータソース名が出力されます。未設定の場合は，"Not Indicator"が出力されます。
ODBC Key Word: ODBC設定の接続情報が出力されます。未設定の場合は，"Not Indicator"が出力されます。
Lang Mode
実行言語モードが出力されます。
THREAD-ID
実行スレッドIDが出力されます。
CID
カーソル番号が出力されます。
EVT
DABrokerがデータベースに要求した処理の内容です。内容の種類は任意に選択できます。拡張データベースアクセストレースで表示の種類を変更すると，従来のアクセストレース表示の種類も変更されます。
すべての表示をOFFにした場合はヘッダだけが出力されます。
従来のアクセストレースにはないEVTの表示とその処理内容を次に示します。表示を一つでもONにした場合，GET_DIAGの表示を抑止できません。

表B-8　EVTの表示と処理の内容（拡張データベースアクセストレースユティリティ）

EVTの表示 処理内容
DESC_OUT 前処理したSQLの出力情報を返します。
DESC_IN 前処理したSQLの入力情報を返します。
GET_DIAG エラー詳細情報の取得処理を実行します。
BIND パラメタのバインド要求を実行します。
DEFINE パラメタの定義要求を実行します。
DESALLOC 記述子の領域確保を実行します。
DESFREE 記述子の領域解放を実行します。
ERRGET エラー情報取得要求を実行します。
HDLALLOC ハンドルの領域確保を実行します。
HEDLFREE ハンドルの領域解放を実行します。
その他 省略
START-TIME
アクセス開始日時
YYYY/MM/DD hh:mm:ss.nnnnnnの形式で出力されます。
  • YYYY：西暦年
  • MM：月
  • DD：日
  • hh：時
  • mm：分
  • ss：秒
  • nnnnnn：マイクロ秒
END-TIME
アクセス終了日時
YYYY/MM/DD hh:mm:ss.nnnnnnの形式で出力されます。
  • YYYY：西暦年
  • MM：月
  • DD：日
  • hh：時
  • mm：分
  • ss：秒
  • nnnnnn：マイクロ秒
RETCODE
データベースから返されるリターンコードが出力されます。
BLOCKCNT
FETCH時の行取得件数が出力されます。
(SQL)
クライアントから要求のあったSQLの内容が出力されます。この項目は，必要に応じて出力されます。
(d)　ファイル名称

拡張データベースアクセストレースのファイルは，次のディレクトリに作成されます。

DABroker運用ディレクトリ\spool\db_access

拡張データベースアクセストレースのファイル名称は，次の規則に従います。

spdb_XXXXXXXX_YYYYYYYY_****ZZZZZ.IIIIII
注※1
同じプロセスIDで，かつ同じデータベース接続識別子のファイルがある場合に，00000から32767までの番号を付けます。
注※2
接続データベースの名称とその識別子を次に示します。

表B-9　接続データベース名称と識別子

接続データベース名称 識別子
HiRDB HiRDB Driver
Oracle ORACLE7 Driver
Microsoft SQL Server ODBC30
注意
拡張データベースアクセストレースのファイルを運用する際には，次の点に注意してください。
  • 拡張データベースアクセストレースは，出力した行数がDABroker動作環境定義ファイルでの設定行数を超えると，現在のトレースファイルがバックアップファイルとして別名で保存されます。トレース内容は，トレースファイルの先頭から再び出力されます。
  • バックアップファイルは1世代前までしか残しません。このため，現在のトレースファイルが設定した行数を超えると，既存のバックアップファイルは上書きされます。既存のバックアップファイルを保存する必要がある場合は，上書きされる前に別のディレクトリに退避してください。
  • トレースファイルは実行しているコネクションの数だけ作成されます。
  • トレースファイルは自動的に削除されません。ユーザが不要になった時点で削除してください。
  • ハードディスクの空き容量が不十分な場合，トレースの出力が停止されることがあります。

(4)　DABrokerメッセージログビューア

DABrokerメッセージログビューアの機能，操作できるユーザ，DABrokerのログを表示する操作手順について説明します。

(a)　機能

DABrokerのログファイルの出力内容を参照できます。

(b)　操作できるユーザ

すべてのユーザがDABrokerトレース出力ユティリティを実行できます。

(c)　DABrokerのログを表示する操作手順

DABrokerのログを表示する操作手順を次に示します。

  1. プログラムフォルダに登録された［DABroker］から［メッセージログビューア］を選択する
    DABrokerメッセージログビューアが起動します。[図データ]をクリックすると，最新のログに表示が更新されます。

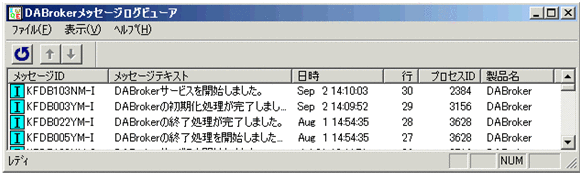

    図B-6　DABrokerメッセージログビューア

    [図データ]
