9.4.5　複数の印刷部数を指定する帳票印刷の設定

(1)　複数の印刷部数を指定する帳票印刷の概要

複数の印刷部数を指定する帳票印刷の概要を次の図に示します。1台のプリンタに2種類の印刷部数を設定する例で説明します。

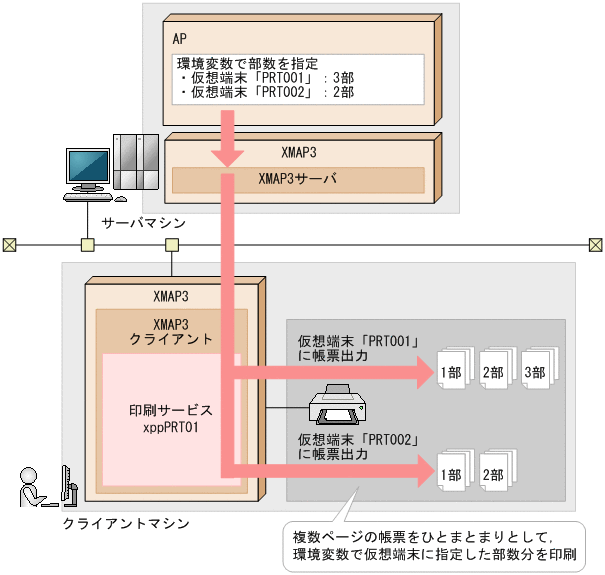

図9‒12　環境変数で印刷部数を指定する帳票印刷の概要

この図では，二つの仮想端末それぞれに，異なる印刷部数を環境変数で指定します。AP実行時には，仮想端末に指定された部数の指定に従って，複数ページをひとまとまりとした帳票がプリンタへ印刷されます。

印刷部数を指定できるシステム構成，印刷モード，および帳票の種類を次に示します。

• 対応するシステム構成

  スタンドアロン構成

  C/S構成

  注

  XMAP Web実行環境，およびOLTP構成では使用できません。

• 対応する印刷モード

  GDI：ページプリンタ

  GDI：シリアルインパクトプリンタ

• 対応する帳票の種類

  けい線帳票（連続紙，カット紙）

  プレプリント帳票（連続紙，カット紙）

  網掛け帳票

  グラフィック帳票^※

  注※

  書式オーバレイ印刷では，印刷部数を指定する環境変数（XMAP3_PRINTSETS_仮想端末名）は指定できません。

(2)　印刷部数の指定方法

印刷部数は，仮想端末ごとに環境変数「XMAP3_PRINTSETS_仮想端末名」で指定します。環境変数「XMAP3_PRINTSETS_仮想端末名」は，AP起動前にバッチファイルなどで設定します。印刷部数を指定して印刷するためには，APでの仮想端末の設定と，XMAP3実行環境での印刷設定が必要です。

印刷部数を指定して印刷する設定の概要を次の図に示します。ここでは，C/S構成で，2種類の印刷部数を設定し，3ページの帳票A，2ページの帳票Bを印刷する例で説明します。

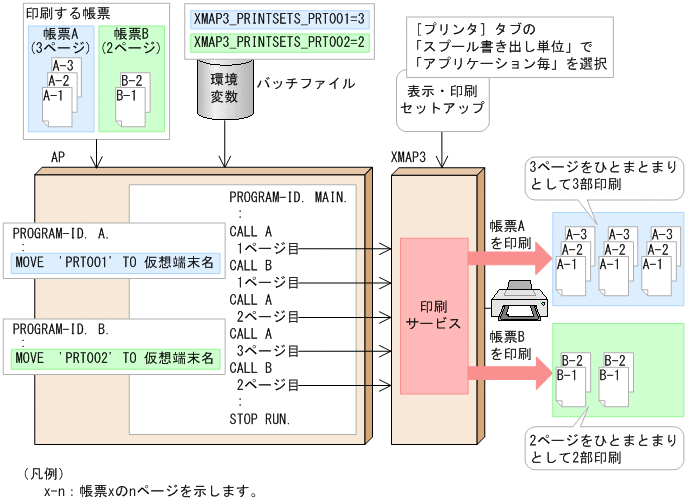

図9‒13　印刷部数を指定して印刷する設定の概要

この図の場合，環境変数で，仮想端末「PRT001」に3部，仮想端末「PRT002」に2部の印刷部数を指定します。APでは，3ページの帳票Aを3部，2ページの帳票Bを2部印刷するために，帳票Aを仮想端末「PRT001」へ，帳票Bを仮想端末「PRT002」へ印刷する処理をコーディングします。

(3)　印刷枚数および印刷部数指定時の印刷動作の違い

XMAP3には，帳票を印刷する数を設定できる機能が2種類あります。

• 印刷枚数

  帳票属性または制御項目「マップ名-COPIESO」で，印刷枚数を指定する機能です。同一帳票をページ単位に複数枚印刷する場合に指定します。複数ページの帳票は，それぞれのページが複数枚ずつ印刷されます。

• 印刷部数

  環境変数「XMAP3_PRINTSETS_仮想端末名」で，印刷部数を指定する機能です。同一帳票を部単位に複数枚印刷する場合に指定します。複数ページの帳票は，複数ページすべてが複数回繰り返して印刷されます。

印刷枚数および印刷部数を指定した場合の動作の違いを次の表に示します。

表9‒19　印刷枚数および印刷部数指定時の動作の違い

印刷枚数※1の指定	印刷部数※2の指定	3ページの帳票の出力結果
指定なし	指定なし	「1」「2」「3」
2	指定なし	「1」「1」「2」「2」「3」「3」
指定なし	2	「1」「2」「3」「1」「2」「3」
2	2	「1」「1」「2」「2」「3」「3」「1」「1」「2」「2」「3」「3」
