6.3.6 論理ハードコピー機能
スタンドアロン構成，C/S構成，およびOLTP構成では，論理ハードコピー機能を使用できます。論理ハードコピー機能を使用すると，CUI画面およびGUI画面のフィールドボックス中に配置した，文字，けい線などの画面オブジェクトを印刷できます。

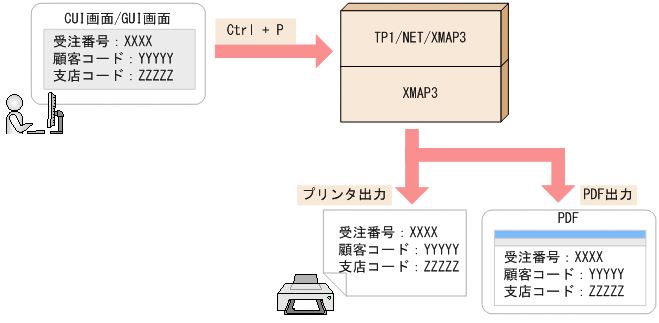

論理ハードコピー機能の概要を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU05S720.GIF)
論理ハードコピー機能の対象画面とオブジェクトを次の表に示します。なお，GUI画面では，フィールドボックスが一つ配置してあるフィールドボックス中のオブジェクトだけが対象です。フィールドボックスがない，または二つ以上配置されているGUI画面では利用できません。
|
対象画面 |
対象オブジェクト |
備考 |
|---|---|---|
|
CUI画面 |
固定フィールド |
− |
|
出力フィールド |
− |
|
|
予約フィールド |
− |
|
|
入出力フィールド |
− |
|
|
けい線／矩形 |
− |
|
|
GUI画面 |
固定フィールド |
− |
|
出力フィールド |
− |
|
|
出力日付フィールド |
− |
|
|
出力時刻フィールド |
− |
|
|
予約フィールド |
− |
|
|
入出力フィールド |
使用目的にパスワードを設定していても，「*」ではなく，入力した文字が印刷されます。 |
|
|
入出力日付フィールド／ 入出力時刻フィールド |
入力途中のデータは，論理ハードコピーを実行したときに表示書式の形式に編集されて，印刷されます。また，入力途中のデータの形式が不正のときは，オペレータインジケータにエラーメッセージが表示され，論理ハードコピーの印刷は実行されません。 |
|
|
固定ポップアップフィールド／ 可変ポップアップフィールド |
− |
|
|
けい線／矩形 |
次の設定で印刷されます。
線の位置が中央に設定された線は印刷されません。 |
|
|
トグルフィールド |
|
- （凡例）
-
−：なし。
- 注
-
論理ハードコピーは，次に示す設定で印刷されます。
・背景色：白
・けい線の色：黒
・文字色：黒
・文字サイズ：標準
・文字の書体：標準
・文字の強調：標準
「文字だけ非表示」，「反転表示」属性の設定は無効になり，通常文字として印刷されます。また，画面の表示中に，印刷範囲内にカーソルが表示されていても印刷されません。
- 〈この項の構成〉
(1) 論理ハードコピー機能を使用する前の準備
論理ハードコピー機能を使用するには，環境設定ファイルにパラメタを指定する必要があります。論理ハードコピー機能を使用する前の準備を次に説明します。
-
スタンドアロン構成およびC/S構成の場合，AP環境ファイル（X3MWDRV）で，論理ハードコピーを有効に設定します。
AP環境ファイル（X3MWDRV）の設定については，「(3) AP環境ファイル（X3MWDRV）の設定」を参照してください。
-
出力先がプリンタの場合，実行環境のOS上に印刷先のプリンタを定義します。
-
スタンドアロン構成の場合，プリンタ構成ファイル（X3PPINF）に印刷サービスを定義します。
C/S構成の場合，クライアント側のプリンタ構成ファイル（X3PPINF）に印刷サービスを定義します。
スタンドアロン構成の場合，#PRTに定義された印刷サービスの設定が有効になります。#PRT以外の印刷サービスは利用できません。#PRTに印刷サービスが定義されていない場合は，すべてデフォルト（印刷モードは「GDI：ページプリンタ」，出力先プリンタは「通常使うプリンタ」）になります。
-
表示・印刷環境ファイル（X3PCONF／XPWconfig）に，出力先プリンタ，用紙サイズなどの印刷設定をします。
表示・印刷環境ファイル（X3PCONF／XPWconfig）の設定については，「(4) 表示・印刷環境ファイル（X3PCONF／XPWconfig）の設定」を参照してください。
(2) 論理ハードコピーを印刷する手順
論理ハードコピーを印刷する手順を次に示します。
-
対象とするXMAP3画面がアクティブになっている状態で，［Ctrl］+［P］キーを押します。
論理ハードコピーの印刷が実行されます。
(3) AP環境ファイル（X3MWDRV）の設定
論理ハードコピー機能を使用する前に，AP環境ファイル（X3MWDRV）をテキストエディタで開き，論理ハードコピー機能を有効にするパラメタ（hardCopy=）を設定してください。AP環境ファイル（X3MWDRV）の詳細については，「7.2.2 AP環境ファイル（X3MWDRV／XMAPdrv）」を参照してください。
AP環境ファイル（X3MWDRV）の記述形式を次に示します。
hardCopy={true|false}
設定項目の内容について次の表に示します。
|
パラメタ |
設定値※ |
意味 |
|---|---|---|
|
hardCopy |
true |
論理ハードコピー機能が有効になります。 |
|
false |
論理ハードコピー機能が無効になります。 |
- 設定時の注意
-
-
AP環境ファイル（X3MWDRV）の設定項目は，項目ごとに行末で改行してください。
-
パラメタおよび設定値の大文字，小文字は区別されます。
-
設定を省略した場合，「false」が設定されます。
-
(4) 表示・印刷環境ファイル（X3PCONF／XPWconfig）の設定
論理ハードコピー機能を使用する前に，表示・印刷環境ファイル（X3PCONF／XPWconfig）をテキストエディタで開き，設定項目を編集してください。表示・印刷環境ファイル（X3PCONF／XPWconfig）の詳細については，「7.2.3 表示・印刷環境ファイル（X3PCONF／XPWconfig）」を参照してください。
表示・印刷環境ファイル（X3PCONF／XPWconfig）で，論理ハードコピー機能に関連する設定項目の一覧を次の表に示します。詳細については，「8.12 論理ハードコピーに関する設定」を参照してください。
|
設定項目 |
ファイルでの記述形式 |
関連ファイル |
|---|---|---|
|
論理ハードコピー出力先の印刷サービス名 |
表示サービス名.DCPSNM= |
表示・印刷環境ファイル |
|
論理ハードコピーページ長 |
印刷サービス名.PLPAGE= |
|
|
論理ハードコピー用紙種別 |
印刷サービス名.PLPAKD= |
|
|
論理ハードコピー用紙サイズ |
印刷サービス名.PLPASZ= |
|
|
論理ハードコピー行ピッチ |
印刷サービス名.PLLNPC= |
|
|
論理ハードコピー文字ピッチ |
印刷サービス名.PLCHPC= |
|
|
論理ハードコピー用紙排出有無 |
印刷サービス名.PLPAOT= |
|
|
論理ハードコピー用紙排出先 |
印刷サービス名.PLOTDR= |
|
|
論理ハードコピー上マージン |
印刷サービス名.PLMGTP= |
|
|
論理ハードコピー左マージン |
印刷サービス名.PLMGLF= |
(5) 設定項目が有効となる印刷モード
論理ハードコピー機能の設定項目が有効となる印刷モードを次の表に示します。
|
パラメタ |
GDI※1 |
LIPS※2 |
ESC/P※3 |
PDF※4 |
|---|---|---|---|---|
|
論理ハードコピー出力先の印刷サービス名 （表示サービス名.DCPSNM=） |
○ |
○ |
○ |
○ |
|
論理ハードコピーページ長 （印刷サービス名.PLPAGE=） |
× |
× |
○ |
× |
|
印刷サービス名.PLPAKD （論理ハードコピー用紙種別） |
× |
× |
○ |
× |
|
印刷サービス名.PLPASZ （論理ハードコピー用紙サイズ） |
○ |
○ |
× |
○ |
|
印刷サービス名.PLLNPC （論理ハードコピー行ピッチ） |
○ |
○ |
○ |
○ |
|
印刷サービス名.PLCHPC （論理ハードコピー文字ピッチ） |
○ |
○ |
○ |
○ |
|
印刷サービス名.PLPAOT （論理ハードコピー用紙排出有無） |
× |
× |
○ |
× |
|
印刷サービス名.PLOTDR （論理ハードコピー用紙排出先） |
× |
× |
△※5 |
× |
|
印刷サービス名.PLMGTP （論理ハードコピー上マージン） |
○ |
○ |
○ |
○ |
|
印刷サービス名.PLMGLF （論理ハードコピー左マージン） |
○ |
○ |
○ |
○ |
- （凡例）
-
○：設定が有効となります。
△：条件によって異なります。
×：設定が無効となります。
- 注※1
-
次の印刷モードを示します。
・GDI：ページプリンタ
・GDI：シリアルインパクトプリンタ
・日立FAXC/SPOOL出力：ページプリンタ
・日立FAXC/SPOOL出力：シリアルインパクトプリンタ
- 注※2
-
次の印刷モードを示します。
・PDLスルー：LIPS準拠ページプリンタ
- 注※3
-
次の印刷モードを示します。
・PDLスルー：ESC/P準拠シリアルインパクトプリンタ
・PDLスルー：拡張ESC/P シリアルインパクトプリンタ
・日立ESC/P（A）：用紙吸入量 0mmのインサータプリンタ
・日立ESC/P（B）：用紙吸入量19mmのインサータプリンタ
- 注※4
-
次の印刷モードを示します。
・PDFファイル出力：網掛け/グラフィック/書式用
- 注※5
-
印刷モードが「日立ESC/P（A）：用紙吸入量 0mmのインサータプリンタ」，「日立ESC/P（B）：用紙吸入量19mmのインサータプリンタ」および「PDLスルー：拡張ESC/P シリアルインパクトプリンタ」の場合は有効となります。「PDLスルー：ESC/P準拠シリアルインパクトプリンタ」の場合は無効となります。
(6) 論理ハードコピー機能を使用するときの注意
論理ハードコピー機能を使用するときの注意を次に示します。
-
C/S構成およびOLTP構成の場合，論理ハードコピー出力先の印刷サービス名（表示サービス名.DCPSNM=）に定義された印刷サービス名が有効になります。指定を省略すると，論理ハードコピー機能は利用できません。必ず指定してください。
-
スタンドアロン構成の場合，論理ハードコピー出力先の印刷サービス名（表示サービス名.DCPSNM=）の設定は無効となります。
-
次の場合は，プリンタ情報が取得できないため，論理ハードコピー機能は利用できません。
-
論理ハードコピー出力先の印刷サービスで使用するプリンタデバイスが，論理ハードコピーを印刷する端末のプリンタ構成ファイル（X3PPINF）に定義されていない場合
-
-
論理ハードコピーを印刷する端末で印刷サービスが動作するように，事前に設定しておいてください。
-
印刷ドキュメント名は，プリンタへの出力の場合は「XMAP3」固定，PDFへの出力の場合は「画面のタイトル.pdf」固定です。
-
スタンドアロン構成の場合，#PRTに定義された印刷サービスの設定が有効になります。#PRT以外の印刷サービスは利用できません。
-
論理ハードコピーを実行する表示サービスとその出力先である印刷サービスを，必ず同じサービス名ファイルに定義してください。
-
けい線および矩形オブジェクトで，線の位置が中央に設定された線は印刷されません。線を印刷したい場合は，線の位置を中央以外に設定してください。
-
XMAP3 Server Runtime 05-06以降，またはXMAP3 Client Runtime 05-06以降の論理ハードコピー機能では，印刷時の上マージンと左マージンを設定できます。上マージンと左マージンのデフォルト値は0mmです。以前のバージョンと同じマージンで印刷したい場合は，表示・印刷環境ファイル（X3PCONF）に，次の値を指定してください。なお，マージンを設定する場合は，用紙種別（印刷サービス名.PLPAKD）に連続紙（「CONT」）は指定しないでください。
-
印刷サービス名.PLMGTP=30
-
印刷サービス名.PLMGLF=20
-
