6.3.5 OLTPクライアント構成の設定例

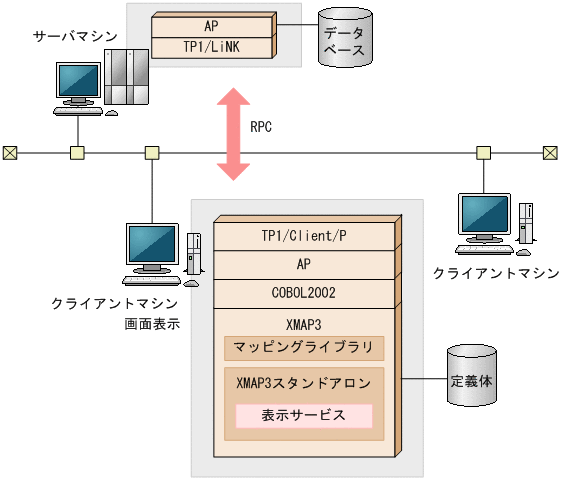

OLTPクライアント構成で,XMAP3をクライアントとして,クライアント/サーバ型のオンライン業務をする場合の構成です。RPCを使用して,サーバ側のAPとクライアント側のAPとでデータをやり取りします。
- 〈この項の構成〉
(1) セットアップ
オンラインシステム構成の場合,XMAP3の構成はスタンドアロン構成と同じになります。ただし,通信環境の定義としてOpenTP1(TP1/LiNK)の設定が必要になります。XMAP3のセットアップファイルについては,マニュアル「OpenTP1 運用と操作」を参照してください。
(2) AP適用例
クライアントにあるAPが,RPCでサーバのOpenTP1に対して処理を要求し,受注データを処理します。
クライアントのAPは,TRANSCEIVE文で画面の入出力をし,RPCでサーバ(OpenTP1)に対してファイルの参照や更新を要求するプログラムです。
サーバ側では,OpenTP1下で六つのAPが待機していて,クライアントからの要求で起動されます。また,索引ファイルの「受注ファイル(ORDER)」,「商品ファイル(SHOUHIN)」,「得意先ファイル(CUST)」を使用しています。

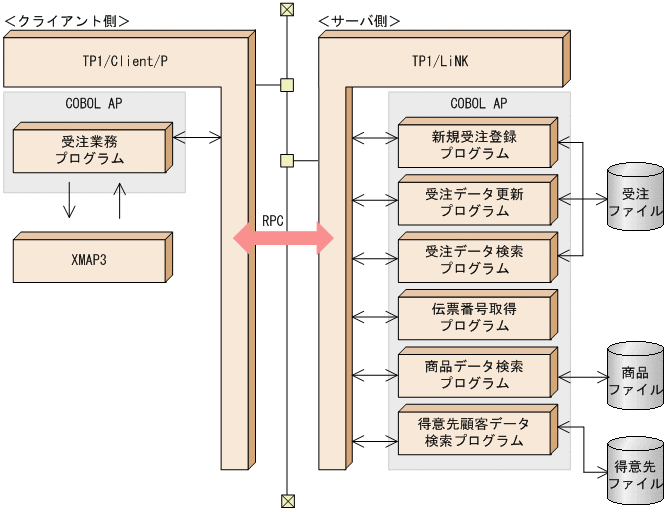

上記,OpenTP1使用時のユーザ業務例の処理概要を次に示します。
(3) ソフトウェア構成
サーバ/クライアント |
使用するソフトウェア |
|||
---|---|---|---|---|
XMAP3 |
コンパイラ※1 |
DB※2 |
OLTP |
|
サーバ |
− |
COBOL2002(Runtime)またはVisual C++ |
HiRDB※3またはISAM※4 |
TP1/LiNK |
クライアント |
Windows版XMAP3 Server RuntimeまたはXMAP3 Client Runtime |
COBOL2002(Runtime)またはVisual C++ |
− |
TP1/Client/P |
