6.2.11　XMAP3クライアントを複数起動するC/S構成の設定例

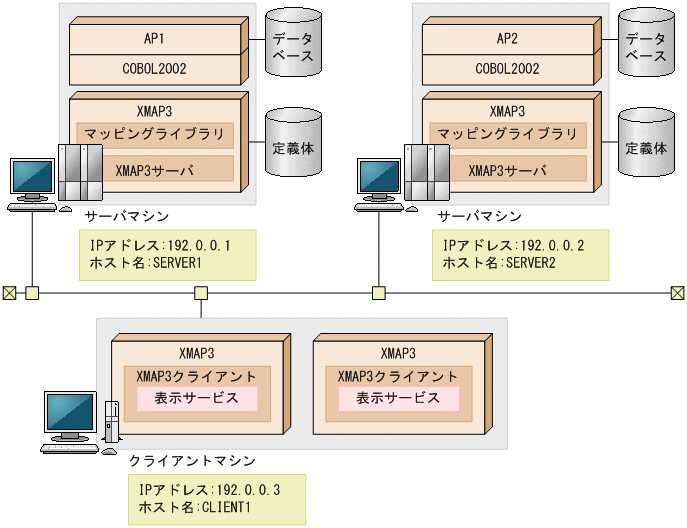

1台のWindowsマシンで複数のXMAP3クライアントを起動する場合の設定例を，2台のサーバと1台のクライアントでのアプリケーションサーバ型C/Sシステムの構成例で説明します。SERVER1でxpwのXMAP3サーバを，SERVER2でxpwのXMAP3サーバを起動し，接続する構成にしています。

[図データ]

〈この項の構成〉

(1)　設定

サーバとクライアントで必要な設定について，システム構成に沿った内容で説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，ポート番号を設定します。

    • SERVER1，SERVER2共通

      [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    • SERVER1

      [図データ]

    • SERVER2

      [図データ]

  • XMAP3のC/Sシステム環境の環境設定ファイルの内容例

    サービス名ファイル（X3PHOST）の内容は，次のとおりです。

    • SERVER1

      [図データ]

    • SERVER2

      [図データ]

    仮想端末名ファイル（X3MWHOST）の仮想端末の設定内容は，次のとおりです。

    • SERVER1，SERVER2共通

      [図データ]

    上記，XMAP3のC/Sシステムと仮想端末の設定は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。

(b)　クライアント側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。

    [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    [図データ]

(2)　ソフトウェア構成

XMAP3クライアントを複数起動するC/Sシステムのソフトウェア構成を次に示します。

サーバ／クライアント

使用するソフトウェア

XMAP3

コンパイラ※1

DB※2

サーバ

XMAP3 Server Runtime

COBOL2002（Runtime）またはVisual C++

HiRDB※3

またはISAM※4

クライアント

XMAP3 Server RuntimeまたはXMAP3 Client Runtime

−

−
（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

(3)　XMAP3システムを起動する手順

次の手順でXMAP3システムを起動してください。

  1. 複数のサーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。

  2. クライアント側で次のコマンドを実行して，XMAP3クライアントを起動します。

    xmap3clt.exe /h SERVER1 /srv xpw

  3. XMAP3クライアントとXMAP3サーバの接続が確立されたことを確認します。

    次のどちらかの方法で確認してください。

    • XMAP3クライアントの起動引数に/tkを指定していない場合

      タスクトレイに表示されるXMAP3クライアントのアイコンで確認します。

      XMAP3クライアントのアイコンの表示

      XMAP3サーバとの接続状態

      アイコンに×印が付いている

      接続が確立していない

      アイコンに×印が付いていない

      接続が確立している

    • XMAP3クライアントの起動引数に/tkを指定している場合

      XMAP3クライアントウィンドウの状態欄と実行情報欄で確認します。

      XMAP3クライアントウィンドウの表示

      XMAP3サーバとの接続状態

      状態欄の表示

      実行情報欄の表示

      XMAP3クライアント サーバデーモンと接続待ちです。

      −

      接続が確立していない

      XMAP3クライアント サーバデーモンと接続しました。

      MM/DD hh:mm:ss (ホスト名)と接続しました。

      接続が確立している

      （凡例）−：何も表示されないことを示します。

    XMAP3クライアントとXMAP3サーバの接続が確立すると，XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動され，起動された表示サービスに対応するAPがサーバ側で起動されます。

  4. クライアント側で次のコマンドを実行して，二つ目のXMAP3クライアントを起動します。

    xmap3clt.exe /h SERVER2 /srv xpw

    二つ目のXMAP3クライアントに一つ目のXMAP3クライアントと同じサービス名を使用すると，PBXP07xxx-Eのメッセージが表示されることがあります。この場合は，一つ目のXMAP3クライアントの接続が確立されたことを確認した（確認方法については手順3.参照）あと，二つ目のXMAP3クライアントを起動し直してください。

    XMAP3クライアントとXMAP3サーバの接続が確立すると，XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動され，起動された表示サービスに対応するAPがサーバ側で起動されます。

(4)　 注意

同一のWindowsクライアント上で起動するXMAP3クライアントは，それぞれ別のXMAP3サーバに接続する必要があります。

Windows/UNIXサーバ上で起動する複数のXMAP3サーバが参照するサービス名ファイル（X3PHOSTファイルまたはXPWhostsファイル）で，表示・印刷サービス名はシステム全体で重複しない名称を指定してください。同一のWindowsクライアントに対して重複する表示/印刷サービス名を指定した場合，同一のWindowsクライアント上で2番目以降に起動するXMAP3クライアントでは，該当する表示/印刷サービスを起動できません。
