けい線

けい線は縦方向，または横方向に1本の線を引きます。配置した複数のオブジェクトの間を区切るときに使用します。

なお，けい線は，APとのインタフェースを持ちません。そのため，けい線を追加，修正，または削除してもAPに影響はありません。また，けい線はボックスを通過して引いたりすることはできません。なお，CUI画面で使用できるけい線は，実線だけです。

けい線の項目と設定できる値を次の表に示します。属性は，「横けい線」だけ設定できます。

表9-10　横けい線の項目と設定できる値

項目	動的変更	設定できる値
線の位置	－	上，下

CUI画面の横けい線の位置は，行の「上／下」から選べます。縦けい線には位置の種類はありません。

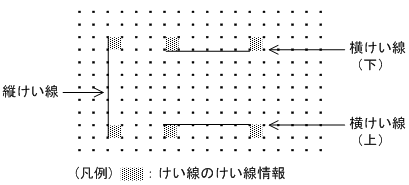

図9-3　けい線の位置

[図データ]
