ポップアップは，決められたメニュー項目から一つを選択するときに使用します。
ポップアップテキスト／ポップアップフィールドは，固定と可変があります。メニュー項目に入力データの候補を表示することで，データの入力を補助します。入力するデータの内容が決まっている場合に使用することをお勧めします。なお，ポップアップテキスト／ポップアップフィールドの表示属性については「12.1 画面定義のリファレンス情報」を参照してください。
ポップアップテキスト／ポップアップフィールドの項目と設定できる値を次の表に示します。
表8-22 ポップアップテキスト／ポップアップフィールドの項目と設定できる値
| 項目 | 動的変更 | 設定できる値 | ||||
|---|---|---|---|---|---|---|
| テキスト | フィールド | テキスト | フィールド | |||
| メニューの表示属性 | 背景色 | − | − | 白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明 | 白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明 | |
| ラベル色 | − | − | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | ||
| タイトル色 | − | − | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | ||
| 選択したらメニューを閉じる | − | − | チェックあり／チェックなし | − | ||
| 入力テキスト・フィールド／選択ラベルの表示属性 | 表示方法 | ○ | ○ | 入力可能-標準表示， 入力可能-文字だけ非表示， 入力不可-標準表示， 入力不可-グレーアウト表示， 入力不可-文字だけ非表示， 全体非表示 |
入力可能-標準表示， 入力可能-文字だけ非表示， 入力不可-標準表示， 入力不可-文字だけ非表示 |
|
| 遷移条件 | ○ | ○ | 手動スキップ・右寄せ， 手動スキップ・全桁必須， 手動スキップ， 自動スキップ |
手動スキップ・右寄せ， 手動スキップ・全桁必須， 手動スキップ， 自動スキップ |
||
| 背景色 | ○ | ○ | 白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明 | − | ||
| 枠高 | − | 3ます，2.5ます，2ます | − | |||
| 文字色 | ○ | ○ | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | 白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー | ||
| 文字サイズ | − | − | 大，標準，小 | − | ||
| 文字の書体 | − | − | 標準，明朝，ゴシック | − | ||
| 文字の強調 | − | − | 標準，太字，斜体，太字＆斜体 | − | ||
| 反転表示する | ○ | ○ | チェックあり／チェックなし | チェックあり／チェックなし | ||
| フォーカス／カーソル設定（初期フォーカス／カーソルを本ボックスに設定する） | − | − | チェックあり／チェックなし | チェックあり／チェックなし | ||
| 入力済み（入力しなくても通知コードをAPに返す） | ○ | ○ | チェックあり／チェックなし | チェックあり／チェックなし | ||
| 自動送信（入力直後にAPへ制御を渡す） | ○ | ○ | チェックあり／チェックなし | チェックあり／チェックなし | ||
| 入力必須（入力しない時はエラーにする） | ○ | ○ | チェックあり／チェックなし | チェックあり／チェックなし | ||
| モジュラスチェックを行う | − | − | − | チェックあり／チェックなし | ||
| ワンタッチクリア（選択状態にする） | ○ | ○ | チェックあり／チェックなし※1 | チェックあり／チェックなし※1 | ||
| 印字する | − | ○ | − | チェックあり／チェックなし | ||
| テキスト※2・フィールド※3反復 | − | − | 回数は， 縦方向：1〜96 横方向：1〜160 間隔は， 縦方向：0〜92 横方向：0〜158 |
回数は， 縦方向：1〜127 横方向：1〜255 間隔は， 縦方向：0〜125 横方向：0〜253 |
||
| メニュー | 使用目的 | − | − | POP（手動−数字）， POP（手動−カナ）， POP（手動−英数）， POP（手動−日本語）， POP（自動−英数）， POP（自動−日本語） |
POP（手動−数字）， POP（手動−カナ）， POP（手動−英数）， POP（手動−日本語）， POP（自動−英数）， POP（自動−日本語） |
|
| 詳細目的 | ○※1 | ○※1 | 「12.1.13 使用目的別の詳細目的および空白入力」を参照 | 「12.1.13 使用目的別の詳細目的および空白入力」を参照 | ||
| メニュー形式 | − | − | 標準（メニュー）， リスト−ポップアップ型， リスト−ダイアログ型※4 |
− | ||
| アクセスキーを指定する | − | − | チェックあり／チェックなし | − | ||
| 長さ（アクセスキー） | − | − | 1，2，3，4 | − | ||
| 選択ラベルと通知コードを同じ値にする | − | − | チェックあり／チェックなし | − | ||
| タイトルを付ける | − | − | チェックあり／チェックなし | チェックあり／チェックなし | ||
| タイトル | − | − | 文字数：64文字（半角） | 文字数：64文字（半角） | ||
| 最初にメニューを開く | − | − | チェックあり／チェックなし | − | ||
| コメントの記述 | − | − | 文字数：40文字（半角） | 文字数：40文字（半角） | ||
| APが受け取る項目 | データ名 | − | − | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 | |
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 桁寄せ | − | − | ||||
| 埋字 | − | − | ||||
| 初期値（通知コード） | − | − | ||||
| データ長を変更する | − | − | ||||
| APからデータを表示する※4 | − | − | ||||
| APから初期値を変更する※4 | − | − | ||||
| 動的変更（APから表示属性を変更する）※4 | − | − | ||||
| 自由な設定 | − | − | ||||
| APが渡す項目（可変ポップ） | データ名 | − | − | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 | |
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 桁寄せ | − | − | ||||
| 埋字 | − | − | ||||
| 自由な設定 | − | − | ||||
| 初期値 | − | − | ||||
| 動的変更（APから表示属性を変更する） | − | − | ||||
| メニューデータをファイルで指定する | − | − | ||||
| メニューの項目数 | − | − | ||||
| ラベルのデータ長を変更する | − | − | ||||
| ラベル | データ名 | − | − | |||
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 桁寄せ | − | − | ||||
| 埋字 | − | − | ||||
| 自由な設定 | − | − | ||||
| 通知コード | データ名 | − | − | |||
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 選択ラベル | データ名 | − | − | |||
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 桁寄せ | − | − | ||||
| 埋字 | − | − | ||||
| 自由な設定 | − | − | ||||
| アクセスキー | データ名 | − | − | |||
| 桁 | − | − | ||||
| データ型 | − | − | ||||
| ファイル名 | データ名 | − | − | |||
| 桁 | − | − | ||||
| データの渡し方 | − | − | ||||
| 初期値 | − | − | ||||
| 参照 | − | − | ||||
| APが渡す項目（固定ポップ）※6 | メニューの値 | データ名 | − | − | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 | 「8.6 APが受け取る項目およびAPが渡す項目」を参照 |
| 桁 | − | − | ||||
| データ長 | − | − | ||||
| データ型 | − | − | ||||
| 桁寄せ | − | − | ||||
| 埋字 | − | − | ||||
| 自由な設定 | − | − | ||||
| 初期値 | − | − | ||||
| APから初期値を変更する | − | − | ||||
| 動的変更（APから表示属性を変更する） | − | − | ||||
| メニューの項目数 | − | − | ||||
| 追加 | − | − | ||||
| 削除 | − | − | ||||
| キー | − | − | ||||
| ラベル | − | − | ||||
| 選択ラベル | − | − | ||||
| 通知コード | − | − | ||||
![[図データ]](FIGURE/ZU08S390.GIF)
![[図データ]](FIGURE/ZU08S670.GIF)
使用目的によって，入力データをチェックできます。ただし，ラベルのデータ型は，使用目的の指定と連動しません。ラベルのデータ型の「文字（XX）」は「日本語」の属性になります。また，使用目的に「自動−日本語」または「手動−日本語」を選択すると，詳細目的として「混在（全角・半角）」または「漢字」を選択できます。
使用目的と入力データの関係，および詳細目的については，「12.1.10 使用目的と詳細目的」の表12-8および表12-9を参照してください。
固定ポップアップメニューおよび可変ポップアップメニューを表示する領域（表示サイズ）は，必ずウィンドウに収まるようにドロー上で定義します。ポップアップメニューのメニュー項目数が，表示領域に収まらない場合は，自動的にスクロールバーが付けられます。ドローで定義したポップアップのメニューの行数よりも少ないメニュー項目をAPから設定した場合は，表示するメニューサイズを項目数に合わせて自動的に縮小します。詳細については，「8.5.8(2)(h) メニュー項目数の動的変更（可変コンボボックスの場合）」を参照してください。なお，表示できるメニュー項目数は次のようになります。ただし，ポップアップフィールドでは，ポップアップメニューファイルは利用できません。

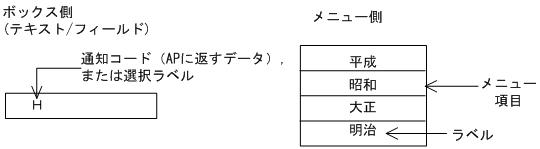

ポップアップテキストには，固定ポップアップと可変ポップアップがあります。固定ポップアップは，画面設計時に入力データの候補となるメニューが決まっている場合に使用します。可変ポップアップは，メニューのラベルおよびメニューの通知コードを，APまたはポップアップメニューファイルから設定したい場合に使用します。
ポップアップテキストで選択されたメニューはボックス内に表示され，画面確定後には，メニューに対応した通知コードが入力論理マップに格納されます。
ポップアップメニューの表示方法を次の表に示します。
表8-23 ポップアップメニューの表示方法
| 表示方法 | 内容 |
|---|---|
| 自動で表示する POP（自動） |
メニュー項目の選択でだけデータを入力する標準的な使い方。 オブジェクトにフォーカスが位置づくと，メニューが自動的に表示される。 ポップアップのメニュー項目をマウスまたはキーで選択すると，次の項目にフォーカスが移る。 |
| 手動で表示する POP（手動） |
キーボードからの入力と，メニュー項目の選択との2とおりでデータを入力できる使い方。 メニューは次に示す方法で表示される。
|
ポップアップでメニューを選択した場合，ポップアップに表示される選択ラベルは，そのポップアップの属性で指定する「遷移条件」の動作はしません。選択したメニューに対応する選択ラベルはそのままの状態でポップアップに表示され，右寄せなどの表示はされません。また，次のボックスに自動的にフォーカス遷移する「自動スキップ」の属性は，メニューの表示属性の「選択したらメニューを閉じる」の指定に従います。
ポップアップ表示属性ダイアログの「遷移条件」の定義内容は，使用目的が「POP（手動）」のとき，ポップアップにキー入力されたテキストにだけ適用されます。使用目的ごとの遷移条件の適用を次の表に示します。
| 使用目的 | 遷移条件 （手動スキップ・自動スキップ） |
桁寄せ （右寄せ・全桁必須） |
|
|---|---|---|---|
| POP（自動） | × | × | |
| POP（手動）※ | メニュー選択 | ○ | × |
| キー入力 | ○ | ○ | |
ポップアップでは，アクセスキーを利用してポップアップメニューを選んだり，選んだメニュー項目が反映される選択ラベルを使用したりできます。
アクセスキーは，可変ポップアップおよび固定ポップアップの使用目的が「POP（自動）」または「POP（手動）」のときに利用できます。また，ポップアップメニューファイルにアクセスキーを記述して，メニューをファイルで指定する可変ポップアップでも利用できます。
アクセスキーは4桁まで指定できます。ドローでアクセスキーの桁数を指定するには，定義画面のアクセスキーの「長さ」で指定します。ポップアップメニューファイルでアクセスキーの桁数を指定する場合については，「14.5 ポップアップメニューエディタ」を参照してください。また，ポップアップメニューファイルで階層化されているメニュー項目にアクセスキーを入力するときの注意事項については，「8.5.7(11)(a) ポップアップメニューファイル使用時の注意」を参照してください。ただし，ポップアップフィールドでは，ポップアップメニューファイルは利用できません。
次にアクセスキーを入力するときの注意事項を示します。
ポップアップの表示属性をAP実行時に変更できます。表示属性の動的変更については「8.2.4 表示属性の動的変更」を参照してください。
「APから初期値を変更する」を指定すると，初期値用のデータエリアが出力論理マップ中に生成されます。ここに値を代入すると，ポップアップテキストの初期表示時に，初期値に対応するメニュー項目が選択された状態で表示されます。ただし，ポップアップフィールドには，「APから初期値を変更する」のチェックボックスがありません。ポップアップフィールドでは，「APからデータを表示する」を指定することで初期値用のデータエリアが出力論理マップ中に生成されます。
ポップアップのダイアログでは，使用するメニュー項目数の最大値を指定しておきます。しかし実際の表示では，メニュー項目数が可変になる場合があります。上から順に項目のデータを代入し，残った項目のラベルに半角の空白（スペースコード）を代入すると，空白を代入したメニュー項目は表示されません。なお，途中のメニュー項目を詰めて表示することはできません。途中のメニュー項目の空白はデータと見なされます。空白のラベルをメニューの最後に表示させたい場合は，ラベルのデータに全角のスペースを代入してください。動的変更については，マニュアル「XMAP3 プログラミングガイド」を参照してください。なお，コンボボックスはポップアップに置き換えてお読みください。
XMAP3では，ポップアップテキストに表示するメニューデータをAP実行時にファイルから渡せます。このファイルをポップアップメニューファイルといいます。ポップアップメニューファイルは，あらかじめ用意しておきます。
ポップアップメニューファイルは，メニュー項目が大量にある場合や，メニューを大分類，小分類にして表示したい場合に使用します。ただし，ポップアップフィールドでは，ポップアップメニューファイルは利用できません。
次にポップアップメニューファイルを使用するときの注意を示します。

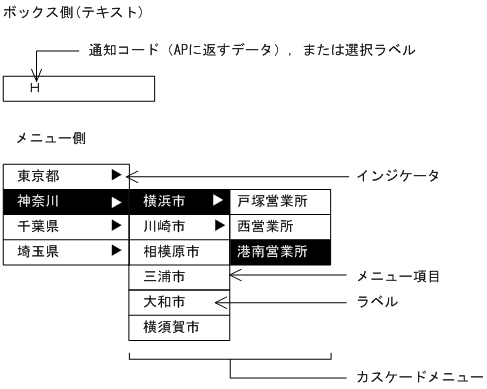

ポップアップメニューファイルを使用する場合，メニュー表示の形式を選択できます。メニュー形式で「標準（メニュー）」を指定すると，ポップアップメニューファイルに格納されているメニュー項目が階層構造の場合は，下位のメニュー項目がカスケードメニューで表示されます。
![[図データ]](FIGURE/ZU08S400.GIF)

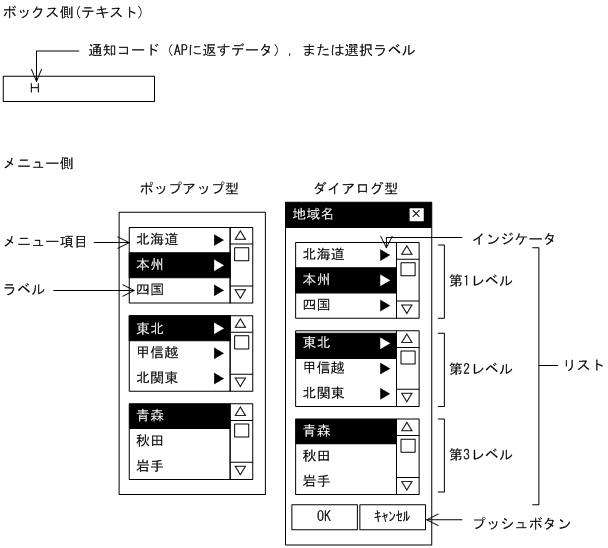

ポップアップメニューファイルを使用する場合，メニュー表示の形式を選択できます。メニュー形式で「リスト−ポップアップ型」または「リスト−ダイアログ型」を指定すると，ポップアップメニューファイルに格納されているメニュー項目が階層構造の場合，下位のメニュー項目は下位レベルのリストとして表示されます。メニュー形式で「リスト−ポップアップ型」を指定すると，メニューをポップアップ型で表示できます。「リスト−ダイアログ型」で指定すると，メニューをダイアログ型で表示できます。
![[図データ]](FIGURE/ZU08S410.GIF)
