予約テキスト／予約フィールドの項目と設定できる値を次の表に示します。

表8-21　予約テキスト／予約フィールドの項目と設定できる値

項目	動的変更		設定できる値
	テキスト	フィールド	テキスト	フィールド
予約項目名	−	−	8字以内の半角英数字（先頭文字は英字）	8字以内の半角英数字（先頭文字は英字）
表示方法	−	−	標準表示，文字だけ非表示	標準表示，文字だけ非表示
枠高	−	−	3ます，2.5ます，2ます	−
背景色（枠付きだけ）	−	−	白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明	−
文字色	−	−	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー
文字サイズ	−	−	大，標準，小	−
文字の書体	−	−	標準，明朝，ゴシック	−
文字の強調	−	−	標準，太字，斜体，太字＆斜体	−
枠付き（テキストに枠を付ける）	−	−	チェックあり／チェックなし	−
反転表示する	−	−	チェックあり／チェックなし	チェックあり／チェックなし
印字する	−	−	−	チェックあり／チェックなし
コメントの記述	−	−	文字数：40文字（半角）	文字数：40文字（半角）

（凡例）

−：動的変更できない，または，該当しない。

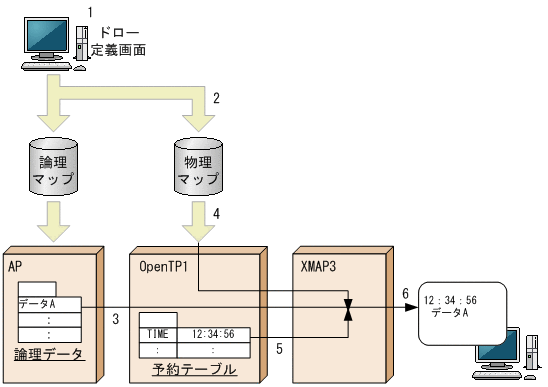

予約フィールドの出力の仕組みを次に示します。

1. ドロー定義画面で予約テキスト（または予約フィールド）「TIME」を定義します。
2. 物理マップ中に，予約項目情報「TIME」が設定されます。
3. APからのSEND文によって論理データが指定されます。
4. OpenTP1に物理マップが読み込まれます。
5. OpenTP1によって予約テーブルが生成され，論理データ，物理マップ，および予約テーブルなどがXMAP3に渡されます。
6. XMAP3によって画面にデータが表示されます。

予約フィールドに定義する項目名はOpenTP1で提供されている予約項目名を指定します。OpenTP1が提供する予約項目名はドローで定義しておきます。論理マップにデータを設定しなくても，OpenTP1から生成された日付，時刻などのデータを，項目名に対応したフォーマットで画面上に表示できます。

予約項目名については，マニュアル「OpenTP1 プロトコル TP1/NET/XMAP3編」を参照してください。
