ドローでマップ定義を保存すると定義ファイル，物理マップ（書式オーバレイでは書式イメージファイルと行制御データファイル），論理マップが生成されます。
論理マップには，画面や帳票の可変情報を設定する出力論理マップと，画面から入力されたデータなどを設定する入力論理マップがあります。拡張子は，COBOLの場合は.cbl，C言語の場合は.hです。画面・帳票の定義終了時に，物理マップとともに自動生成されます。

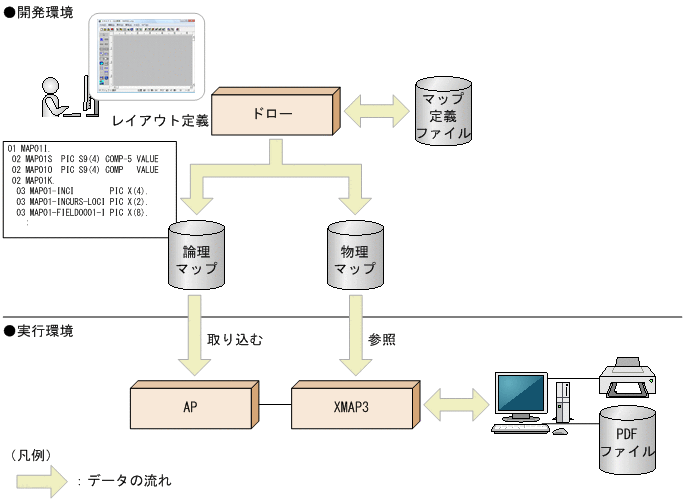

図6-1 画面・マップ帳票のレイアウト定義とAPの関係
![[図データ]](FIGURE/ZU04S040.GIF)
出力論理マップには，画面に表示する可変データや，実行中に変更する表示属性などを設定します。また，入力論理マップには，画面から入力されたデータや，どのボタンが選択されたのかなどの情報が設定されます。
COBOLでAPを作成する場合は，COPY文で入力論理マップと出力論理マップの取り込みを指定します。C言語でAPを作成する場合は，#includeで取り込みます。実行時には，APに取り込まれた論理マップのデータ領域を介して，データがやり取りされます。
画面の入力や表示をする場合の処理の流れを次の図に示します。

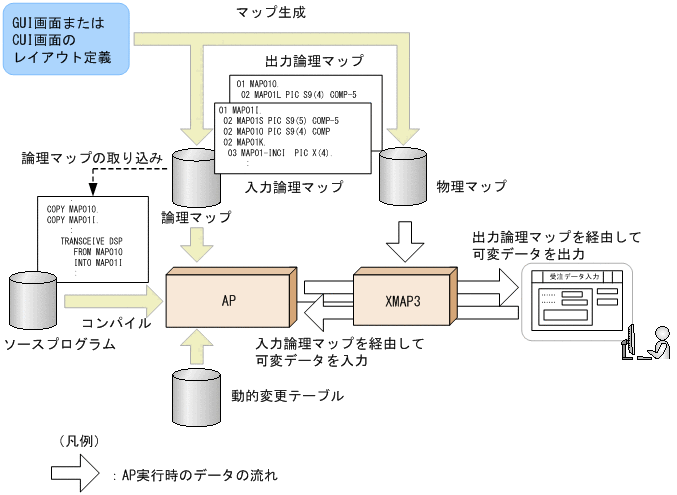

図6-2 画面の入力や表示をする場合の処理の流れ
![[図データ]](FIGURE/ZU06S060.GIF)
COBOLでAPを作成する場合は，COPY文で出力論理マップの取り込みを指定します。C言語でAPを作成する場合は，#includeで取り込みます。実行時には，APに取り込まれた論理マップのデータ領域を介して，ページ単位でデータが出力されます。
帳票印刷の処理の流れを次の図に示します。

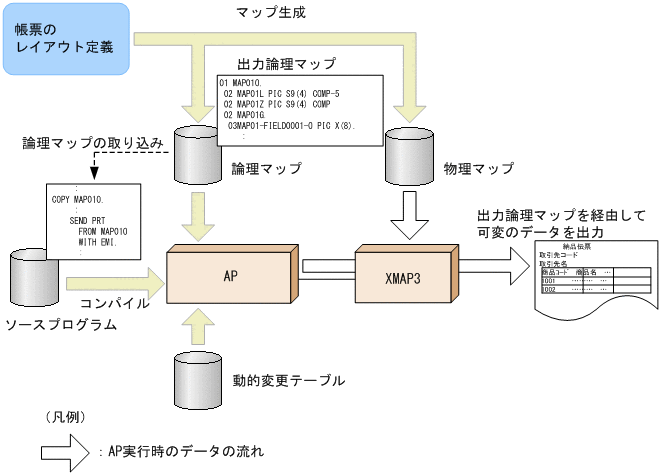

図6-3 帳票印刷の処理の流れ
![[図データ]](FIGURE/ZU06S070.GIF)
