作成したメニューファイルの使用を定義できるドローの定義対象とオブジェクトを説明します。

定義対象：「GUI画面（一次）（二次）」

オブジェクト：ポップアップテキスト

ポップアップメニューファイルは，CSV形式です。

ポップアップメニューファイルは，ポップアップメニューエディタで作成してください。ポップアップメニューエディタについては，「14.5　ポップアップメニューエディタ」を参照してください。ポップアップメニューエディタ以外のエディタで作成する場合は，次に示す規則に従ってください。

(a)　保守情報の記述

ファイルの先頭には保守情報を記述できます。ポップアップメニューエディタでファイルを作成すると，この情報は必ず付加されます。それ以外のエディタで作成する場合，この情報は省略できます。ただし，作成日時などは記述することをお勧めします。

格納するデータの文字コードはシフトJISで固定です。

保守情報を次に示します。

(b)　メニュー情報の記述

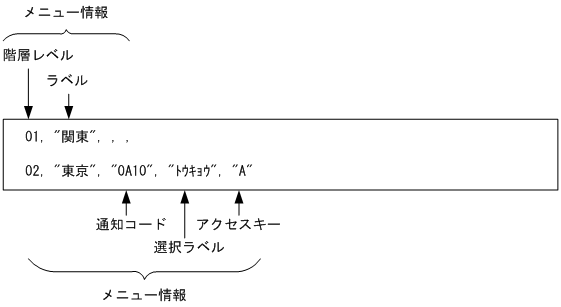

保守情報に続く行はメニュー情報です。メニュー情報を次に示します。

• ラベル，通知コードおよび選択ラベルは，それぞれ64桁以内で指定します（全角1文字は，2桁となります）。アクセスキーは4桁以内で指定します。
• 階層レベルとラベルは省略できません。
• 項目は「，」で区切ります。通知コード以降の項目を省略する場合も，「，」は必要です。


  （例）

  選択ラベルを省略する場合

  02，"東京"，"0A10"，"A"

• 階層レベル以外の各項目は引用符「"」で囲みます。項目中に「"」がある場合は「"」を2回連続で指定します。
• 選択ラベルは省略できます。なお，選択ラベルを指定する場合は，最下位の階層のメニュー項目にだけ指定してください。
• アクセスキーは省略できます。
• アクセスキーには，英大文字と数字だけ指定します。
• アクセスキーのあとには，空白を含むデータは指定できません。
• アクセスキーは，各階層で必ず桁数をそろえて指定します。また，各階層内でユニークになるように指定します。
• ポップアップメニューファイルを階層構造にすると，ポップアップのメニュー形式を，カスケードメニュー表示や，ポップアップ型およびダイアログ型のリスト表示から選べます。詳細は，「8.5.7　ポップアップテキスト／ポップアップフィールド」を参照してください。
• 階層レベルは8階層（01〜08）まで指定できます。同階層のメニュー項目は256項目以下，全階層のメニュー項目の和は32,000項目以下になるようにしてください。

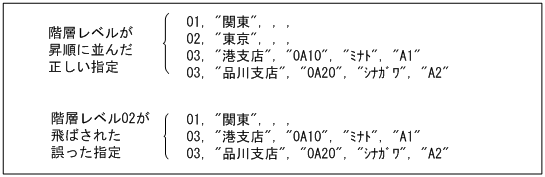

• 階層レベルは01から昇順に指定します。階層レベルを飛ばさないように（01レベルの次に03レベルを指定したりしないように）注意してください。




• ポップアップメニューファイルでは，空白の行または改行だけの行は指定できません。
• あるレベルのメニュー項目に対し下位レベルのメニュー項目がある場合は，該当するメニュー項目の行の次に，下位レベルの行を指定してください。




• 通知コードは，最下位の階層のメニュー項目にだけ指定してください。
• 1行には，一つのメニュー情報だけ指定します。また，1行の終わりには，必ず改行を指定してください。
• ポップアップメニューファイルの最終行にも，改行を指定してください。

作成したポップアップメニューファイルは，ポップアップメニューファイル格納用のフォルダに保管します。なお，XMAP3インストールフォルダ\USER\POPMNUがポップアップメニューファイル格納用フォルダとして用意されているので，これを利用できます。

なお，任意のフォルダにポップアップメニューファイルを格納して使用するときは，XMAP3実行環境の表示・印刷環境ファイルでフォルダのパスを指定します。パスの指定方法については，マニュアル「XMAP3 実行ガイド」を参照してください。
