2.1.2　XMAP3の業務システム別の開発手順

XMAP3は，画面や帳票のレイアウト（定義）と，APの処理を分離したマッピング方式を採用しています。画面や帳票の様式に関する情報をAPから切り離して，マップと呼ばれる入れ物に保管します。これによって，画面や帳票の設計作業とコーディング作業とを分離できます。

業務システム構築と使用するファイルの関係について，業務システム別に説明します。各ファイルの説明については，「2.2.1(1)　マップ関連のファイル」を参照してください。

〈この項の構成〉

(1)　XMAP3クライアント/サーバ実行環境

XMAP3クライアント/サーバ実行環境の場合の画面・帳票定義とAPの関係を次の図に示します。スタンドアロンの場合は，XMAP3実行環境のマシンは1台だけです。

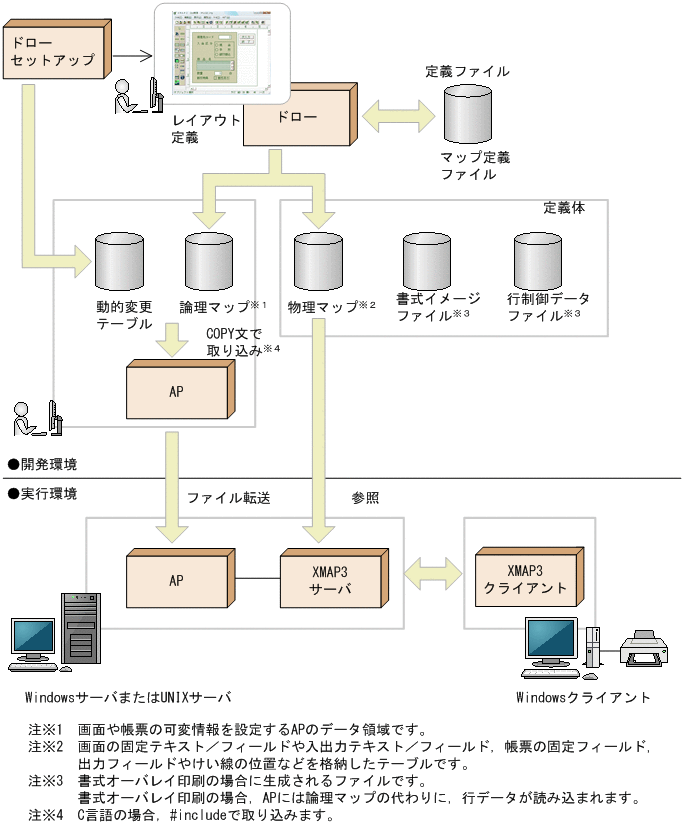

図2‒2　画面・帳票定義とAPの関係（XMAP3クライアント/サーバ実行環境）

XMAP3 Web実行環境の場合の画面・帳票定義とAPの関係（Cosminexusアプリケーションサーバ連携の場合）を次の図に示します。

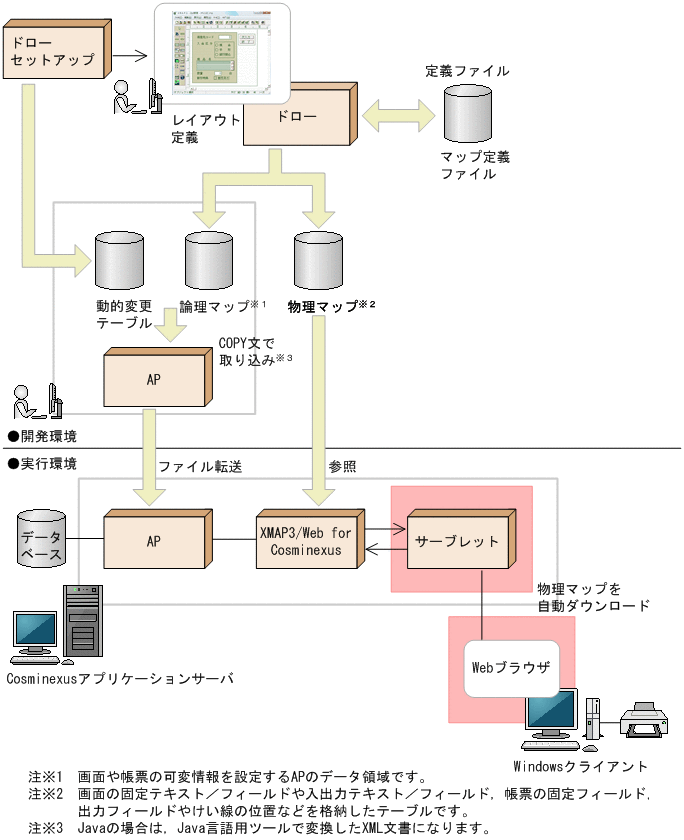

図2‒3　画面・帳票定義とAPの関係（XMAP3 Web実行環境 Cosminexusアプリケーションサーバ連携の場合）

XMAP3 Web実行環境の場合の画面・帳票定義とAPの関係（TP1/Web連携の場合）を次の図に示します。

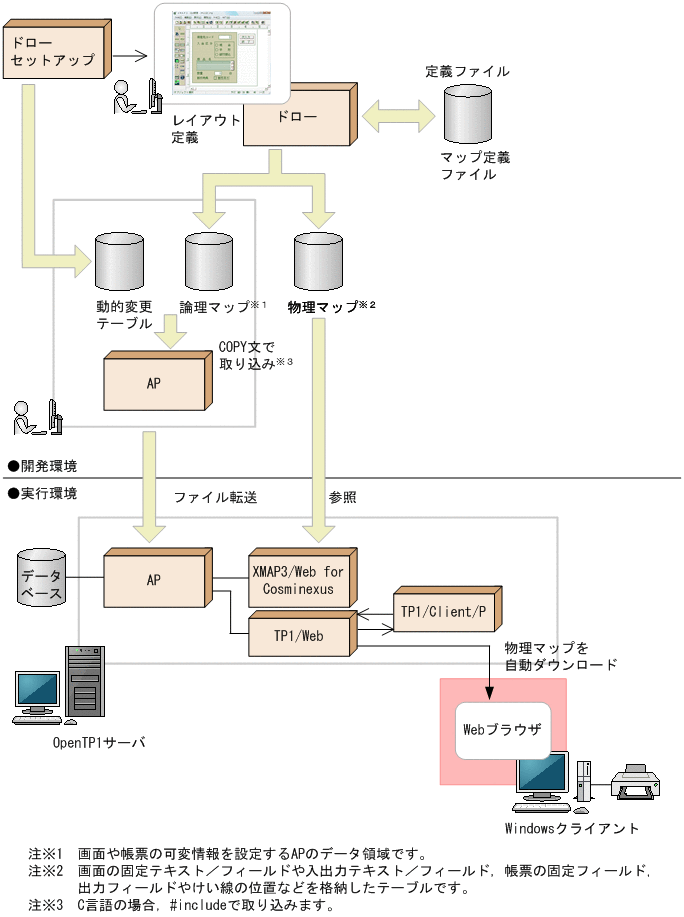

図2‒4　画面・帳票定義とAPの関係（XMAP3 Web実行環境 TP1/Web連携の場合）
