2.1.1 XMAP3の業務システムの構築手順
XMAP3の業務システムを構築する手順の説明です。
-
画面・帳票の設計
-
マップの生成
-
APの作成
-
APのコンパイル，リンケージ，テスト
-
業務の実行および運用・保守
各機能については，「3. 製品紹介」を参照してください。
- ポイント
-
画面・帳票設計，マップ生成は，Windows版XMAP3で実行します。APのコーディングは，Windows上でもUNIX上でもできます。
Windows版XMAP3の実行環境でAPを使用する場合は，Windows上でAPをコンパイルします。
UNIX版XMAP3実行環境でAPを使用する場合は，マップをUNIXマシン上に転送してから，UNIX上でAPをコンパイルします。
|
|

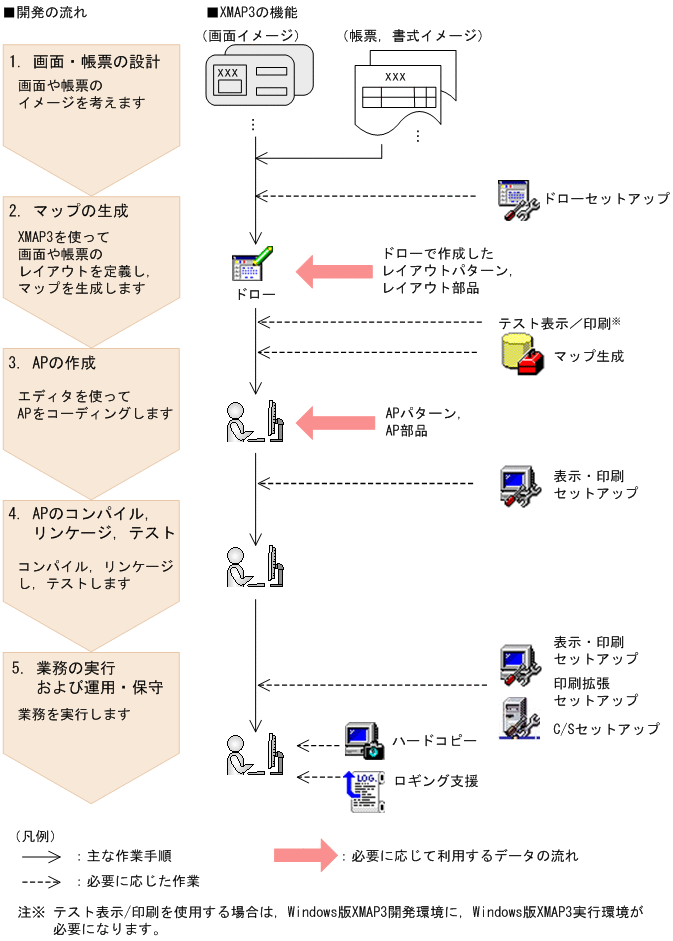

![[図データ]](GRAPHICS/ZU02S010.GIF)
-
画面・帳票の設計
実際に画面・帳票を作成する前に，どのような形式の画面・帳票を作成するかを設計します。作成したい画面や帳票のレイアウト，画面の遷移などを考えます。
レイアウトはXMAP3のウィンドウ上で直接定義するので，ここでは，ラフスケッチなどで大体のイメージを把握しておきます。また，ここで，あらかじめデータ設計をしておきます。画面または帳票の設計については，マニュアル「XMAP3 開発ガイド」またはマニュアル「XMAP3 プログラミングガイド」を参照してください。
-
マップの生成
手順1.で考えたイメージを基に，ドローを使って画面，帳票，または書式のレイアウトを定義します。
レイアウトの定義を始める前に，必要に応じてXMAP3の開発環境をカスタマイズします。カスタマイズした開発環境の情報は，必要に応じてフォルダ（ドローセットアップ情報フォルダ）に保存します。開発環境の設定には，ドローセットアップを使います。
また，レイアウトのひな型となるレイアウトパターンやレイアウト部品も必要に応じてドローで作成しておきます。
レイアウトに問題がなければ，レイアウトの定義情報をマップの定義情報を格納するファイル（マップ定義ファイル）に保存し，APの実行に必要なマップを生成します。
なお，Windowsマシンでドローセットアップを使って設定した開発環境は，XMAP3 Developerの環境ファイル操作を使って，ほかのWindowsマシンに配布できます。
画面，帳票，または書式の開発については，マニュアル「XMAP3 開発ガイド」を参照してください。
-
APの作成
XMAP3では，コーディングのひな型となるAPパターン・AP部品を用意しています。プログラムの処理内容に応じたAPパターン・AP部品を利用し，コーディングします。
APの作成については，マニュアル「XMAP3 プログラミングガイド」を参照してください。
-
APのコンパイル，リンケージ，テスト
作成したAPをコンパイラでコンパイルし，リンケージします。
UNIX版XMAP3の場合は，UNIX上のコンパイラでAPをコンパイルするため，マップをUNIXに転送してからコンパイルしてください。
APのコンパイル，リンケージについては，マニュアル「XMAP3 プログラミングガイド」を参照してください。
APをテストする前に，APの実行環境を設定します。実行環境の設定方法は，XMAP3が動作するOSによって異なります。
適用OS
実行環境の設定方法
Windows版XMAP3
GUIで操作するXMAP3のセットアップ機能を使用します。セットアップ機能を次に示します。
-
表示・印刷セットアップ※
XMAP3の画面および帳票に関する環境を設定します。
UNIX版XMAP3
環境設定ファイルをテキストエディタで編集します。
- 注※
-
表示・印刷セットアップは，次に示す製品で提供します。
・XMAP3 Server Runtime
・XMAP3 Client Runtime
・XMAP3/Web for Cosminexus
APのテストについては，マニュアル「XMAP3 実行ガイド」を参照してください。
-
-
業務の実行および運用・保守
実行する前に，画面の外観や操作キーの割り当て，プリンタの印刷モードなどを設定します。実行環境の設定方法は，XMAP3が動作するOSによって異なります。
適用OS
実行環境の設定方法
Windows版XMAP3
GUIで操作するXMAP3のセットアップ機能を使用します。セットアップ機能を次に示します。
-
表示・印刷セットアップ※1
XMAP3の画面および帳票に関する環境を設定します。
-
C/Sセットアップ※2
C/S構成に関する環境を設定します。
-
印刷拡張セットアップ※2
帳票印刷に関する拡張機能の環境を設定します。
UNIX版XMAP3
環境設定ファイルをテキストエディタで編集します。
- ポイント
-
C/S構成の場合，クライアント側とサーバ側のXMAP3の両方で，表示・印刷セットアップを実行します。
Webシステム構成の場合，表示・印刷セットアップはWebサーバ側だけで，Webクライアントには表示・印刷セットアップはありません。Webクライアントの画面の外観や操作キーの割り当て，プリンタの印刷モードなどは，Webサーバ側で設定します。
-
APの実行
各種の設定が完了したら，APを実行します。必要に応じて，ハードコピーで画面を印刷物として保管したり，ロギング支援で実行時のログ情報を取得したりします。
-
バックアップの取得
Windows版XMAP3の場合，表示・印刷セットアップなどで設定した実行環境は，XMAP3 Server RuntimeまたはXMAP3 Client Runtimeの環境ファイル操作を使ってバックアップできます。バックアップした実行環境は，JP1/NETM/DMなどを利用して配布し，環境ファイル操作を使ってリストアします。
-
APの保守
運用では，完成したファイルやAPを保守します。AP実行時，APから出力したデータが正しく画面に表示されているか確認したいときや，トラブルが発生したときのデバッグなどに，ハードコピーを利用できます。また，ロギング支援を使用してログ情報を確認したり，実行環境の情報を確認したりできます。
業務の実行および運用・保守については，マニュアル「XMAP3 実行ガイド」を参照してください。
-
