JP1/ServerConductorのコンポーネント構成を，製品ごとに次の図に示します。

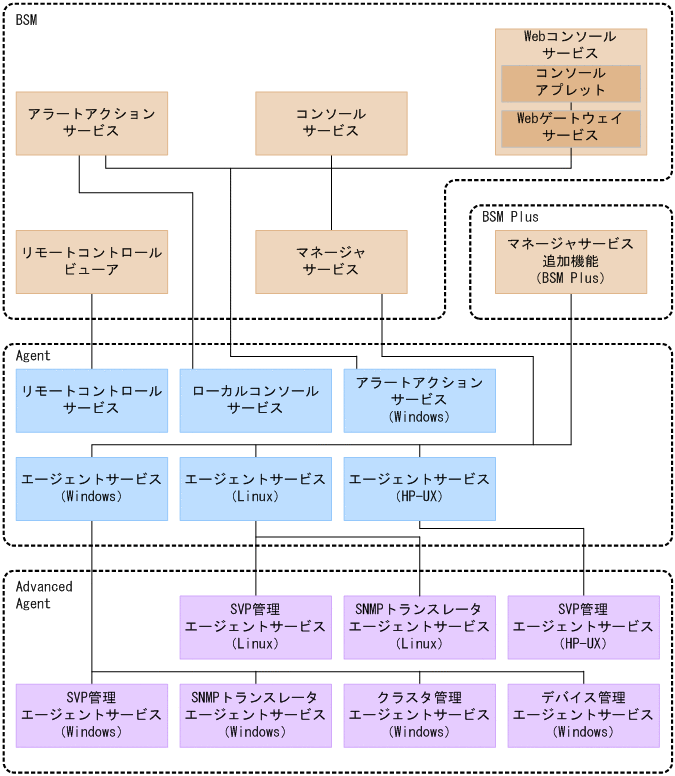

図1-11　JP1/ServerConductorのコンポーネント構成

各コンポーネントの機能を，製品別に次に示します。

(a)　BSM

マネージャサービス

管理サーバとなるマシンで実行するサービスです。管理対象サーバの持つ管理情報を収集してコンソールサービスまたはWebコンソールサービスに通知したり，コンソールサービスまたはWebコンソールサービスからの指示をエージェントサービスに通知したりします。

コンソールサービス

管理コンソールとなるマシンで実行するサービスです。ユーザはコンソールサービスを使ってマネージャサービスにログインし，管理対象サーバを管理します。

Webコンソールサービス

コンソールアプレットとWebゲートウェイサービスの総称です。コンソールサービスの持つ一部の機能をWeb管理コンソールのWebブラウザから利用できるようにします。

コンソールアプレット

Webブラウザ上で実行され，WebブラウザでWebコンソールサービスの機能を利用できるようにするためのプログラムです。

Webゲートウェイサービス

Webサーバとなるマシンで実行するサービスです。マネージャサービスから受け取った管理対象サーバの情報をコンソールアプレットに送ります。

アラートアクションサービス

アラート受信時にプログラムを自動起動するサービスです。

リモートコントロールビューア

管理対象サーバを遠隔操作するためのサービスです。

(b)　BSM Plus

マネージャサービス追加機能

管理サーバとなるマシンで実行する追加機能を備えたサービスです。N+1コールドスタンバイ機能，ストレージ運用支援，およびSMP構成管理の各機能を使用できるようにします。

(c)　Agent

エージェントサービス

管理対象サーバとなるマシンで実行するサービスです。エージェントサービスには，Windows版，Linux版，HP-UX版の3種類があります。サーバの状態を常に監視し，その情報をマネージャサービスへ送信します。

ローカルコンソールサービス

管理対象サーバで，そのサーバ自身を管理するサービスです。ローカルコンソールサービスを管理対象サーバにインストールすると，その管理対象サーバでコンソールサービスの機能を使えます。ローカルコンソールサービスは，サーバ自身の資産情報・障害情報の管理・監視，および電源制御スケジュールの設定・参照ができます。ただし，ローカルコンソールサービスはサーバ自身の管理だけができ，そのほかのサーバについては管理できません。

コンソールサービスとローカルコンソールサービスを特に区別しない場合は，コンソールサービスと呼びます。

リモートコントロールサービス

管理対象サーバで実行するサービスです。リモートコントロールビューアからの遠隔操作を実行します。

(d)　Advanced Agent

SVP管理エージェントサービス

SVP機能を搭載した管理対象サーバを電源制御する場合に必要なサービスです。SVP機能を搭載した管理対象サーバに対して，電源ON・OFFや電源制御スケジュールを設定できるようにします。なお，管理対象サーバで電源ON機能を備えたLANアダプタを搭載している場合，SVP機能およびSVP管理エージェントサービスがなくても，電源ONの操作ができます。

クラスタ管理エージェントサービス

Windowsサーバをクラスタ管理する場合に必要なサービスです。MSCSまたはフェールオーバークラスタでクラスタ管理されているWindowsサーバをJP1/ServerConductorで管理できるようにします。

クラスタ管理エージェントサービスは，HA8000の場合だけ利用できます。

SNMPトランスレータエージェントサービス

WindowsサーバおよびLinuxサーバでSNMPトランスレータの機能を利用する場合に必要なサービスです。JP1/ServerConductorが通知するアラートをSNMP Trapに変換し，JP1/Cm2/NNMに送信します。また，JP1/ServerConductorで提供しているMIBファイルを使用して，JP1/ServerConductorのマシン管理情報をJP1/Cm2/NNMから参照できます。

注意

マシン管理情報はHA8000 Windowsサーバでだけ参照できます。

デバイス管理エージェントサービス

WindowsサーバでLANアダプタ，ディスクアレイなどをデバイス管理する場合に必要なサービスです。これらのデバイスのアラート通知および資産情報を管理できるようにします。

JP1/ServerConductorの各サービスは，その機能に対応したOSを搭載しているマシンにインストールして使用します。

JP1/ServerConductorの各サービスの適用OSを次の表に示します。

(a)　BSMおよびBSM Plus

表1-1　JP1/ServerConductorの各サービスの適用OS（BSMおよびBSM Plus）

サービス名	Windows XP	Windows Vista	Windows 7	Windows 8	Windows Server 2003	Windows Server 2008※	Windows Server 2012※
マネージャサービス	◎	◎	◎	◎	◎	◎	◎
マネージャサービス追加機能	×	×	×	×	◎	◎	◎
コンソールサービス	◎	◎	◎	◎	◎	◎	◎
Webコンソールサービス	×	×	×	×	◎	◎	◎
アラートアクションサービス	◎	◎	◎	◎	◎	◎	◎
リモートコントロールビューア	◎	◎	◎	◎	◎	◎	◎

（凡例）

◎：インストールおよびサービスの機能を使用できる

×：インストールできない

注※

Server Coreの場合，BSMおよびBSM Plusはインストールできません。

(b)　Agent

表1-2　JP1/ServerConductorの各サービスの適用OS（Agent（Windows版））

サービス名	2003 (32bit)※1	2003 (64bit)※2	2003 (IPF)※3	2008 (32bit)※4	2008 (64bit)※5	2008 (IPF)※6	2012※7
エージェントサービス	◎	◎	◎	◎	◎	◎	◎
ローカルコンソールサービス	◎	◎	×	◎	◎	×	◎※8
リモートコントロールサービス	◎	◎	×	◎	◎	×	◎
アラートアクションサービス	◎	◎	×	◎	◎	×	◎

（凡例）

◎：インストールおよびサービスの機能を使用できる

×：インストールできない

注※1

32bit Windows Server 2003のことを示します。

注※2

64bit Windows Server 2003のことを示します。

注※3

Windows Server 2003（IPF）のことを示します。

注※4

32bit Windows Server 2008のことを示します。

注※5

64bit Windows Server 2008のことを示します。

注※6

Windows Server 2008（IPF）のことを示します。

注※7

Windows Server 2012のことを示します。

注※8

フルインストールからGUI（サーバーグラフィックシェル）を削除した場合，またはServer Coreの場合，ローカルコンソールサービスは動作しません。

表1-3　JP1/ServerConductorの各サービスの適用OS（Agent（UNIX版））

サービス名	Linux										HP-UX
	ES3	AS3	ES4	AS4	5	6	AS3 (IPF)	AS4 (IPF)	5 (IPF)	SUSE	11i V2 (IPF)	11i V3 (IPF)
エージェントサービス	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎
ローカルコンソールサービス	−	−	−	−	−	−	−	−	−	−	−	−
リモートコントロールサービス	−	−	−	−	−	−	−	−	−	−	−	−
アラートアクションサービス	−	−	−	−	−	−	−	−	−	−	−	−

（凡例）

◎：インストールおよびサービスの機能を使用できる

−：製品適用OSの対象外である

(c)　Advanced Agent

表1-4　JP1/ServerConductorの各サービスの適用OS（Advanced Agent（Windows版））

サービス名	2003 (32bit)※1	2003 (64bit)※2	2003 (IPF)※3	2008 (32bit)※4	2008 (64bit)※5	2008 (IPF)※6	2012※7
SVP管理エージェントサービス	◎	◎	◎	◎	◎	◎	◎
クラスタ管理エージェントサービス	◎※8	×	×	◎※9	×	×	×
SNMPトランスレータエージェントサービス	◎	◎	◎	◎	◎	◎	◎
デバイス管理エージェントサービス	◎	×	×	◎	×	×	×

（凡例）

◎：インストールおよびサービスの機能を使用できる

×：インストールできない

注※1

32bit Windows Server 2003のことを示します。

注※2

64bit Windows Server 2003のことを示します。

注※3

Windows Server 2003（IPF）のことを示します。

注※4

32bit Windows Server 2008のことを示します。

注※5

64bit Windows Server 2008のことを示します。

注※6

Windows Server 2008（IPF）のことを示します。

注※7

Windows Server 2012のことを示します。

注※8

Windows Server 2003 Standard Editionではインストールできません。

注※9

Windows Server 2008 Standardではインストールできません。

表1-5　JP1/ServerConductorの各サービスの適用OS（Advanced Agent（UNIX版））

サービス名	Linux										HP-UX
	ES3	AS3	ES4	AS4	5	6	AS3 (IPF)	AS4 (IPF)	5 (IPF)	SUSE	11i V2 (IPF)	11i V3 (IPF)
SVP管理エージェントサービス	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎
クラスタ管理エージェントサービス	−	−	−	−	−	−	−	−	−	−	−	−
SNMPトランスレータエージェントサービス	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎	−	−
デバイス管理エージェントサービス	−	−	−	−	−	−	−	−	−	−	−	−

（凡例）

◎：インストールおよびサービスの機能を使用できる

−：製品適用OSの対象外である
