NetInsight IIと連携した資産管理システムのシステム構成例を次の図に示します。このシステム構成例は，資産管理サーバがNetInsight IIサーバと接続して，機器の位置情報を確認する場合の構成を示しています。

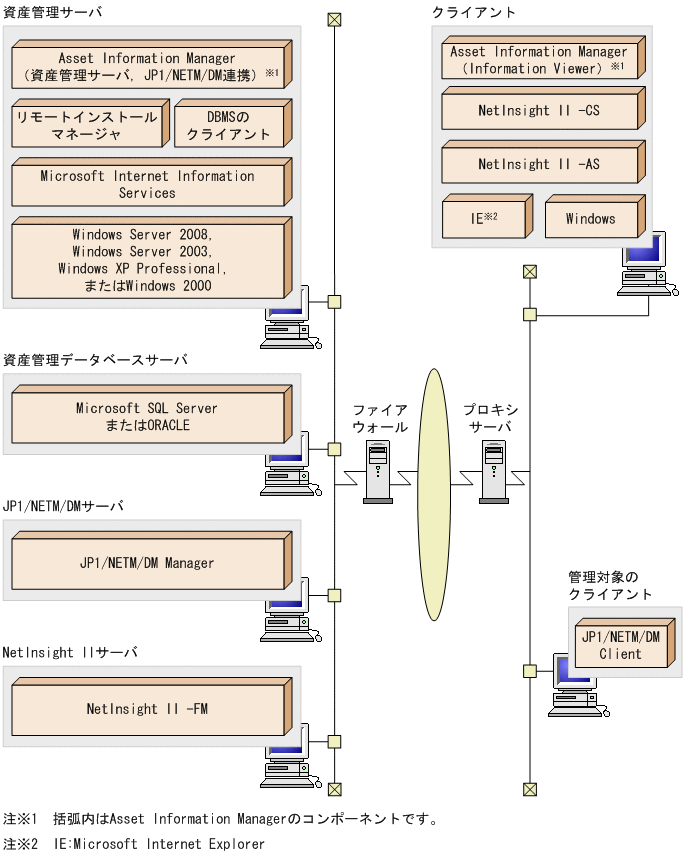

図4-11　NetInsight IIと連携したシステム構成例

クライアント

フロアレイアウト図からAsset Information Managerの情報を参照するには，Information Viewer（Asset Information Managerのコンポーネント）をインストールする必要があります。
