3.3.6 XML Schemaのインポート

xsd:import要素を定義することで,同じWSDL内のXML Schema,および別ファイルのXML Schemaをインポートできます。XML Schemaのインポートでは,異なる名前空間に属するXML Schemaをインポートできます。

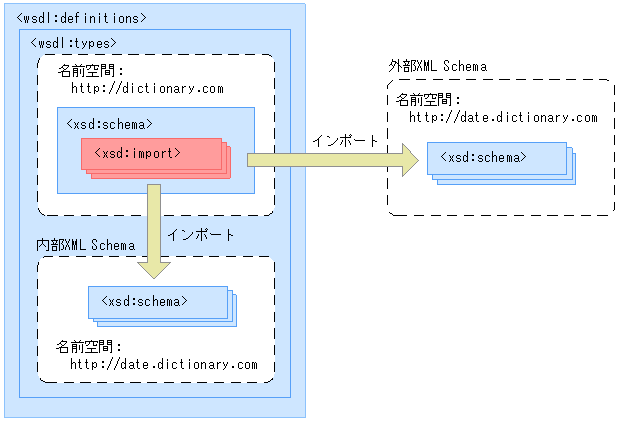

XML Schemaのインポートの概念を次の図に示します。

図3-10 XML Schemaのインポート

[図データ]

なお,名前空間「http://www.w3.org/2001/XMLSchema」はインポートしないでください。

<この項の構成>
(1) xsd:import要素の有効範囲
(2) xsd:import要素の書式
(3) xsd:import要素の構文
(4) xsd:import要素の定義例

(1) xsd:import要素の有効範囲

XML Schemaをインポートすることで,インポート対象のXML Schemaの要素および属性を参照できます。XML Schemaの型定義を参照する場合,同じファイル内に参照する型定義がなくても,型定義を記述したXML Schemaのファイルをインポートすれば参照できます。

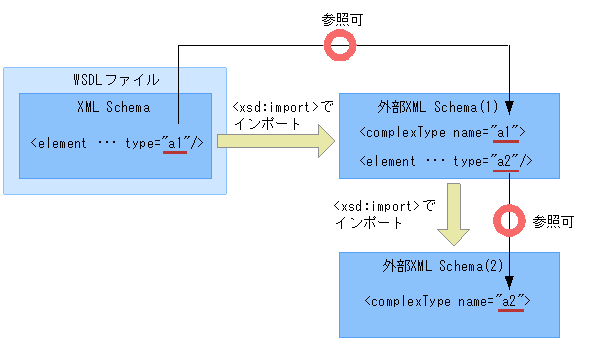

XML Schemaの要素および属性を参照できる場合の例を示します。

図3-11 XML Schemaの要素および属性を参照できる場合(インポート)

[図データ]

対象となるXML Schemaをインポートしない場合は,ほかの名前空間に属するXML Schemaの要素および属性を参照できません。また,別のファイルを介して,間接的にXML Schemaの要素および属性を参照することはできません。

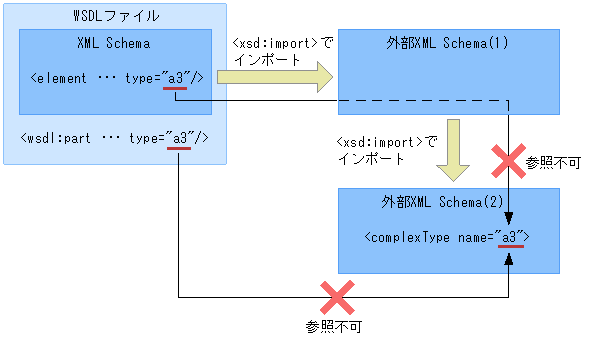

XML Schemaの要素および属性を参照できない場合の例を示します。

図3-12 XML Schemaの要素および属性を参照できない場合(インポート)

[図データ]

(2) xsd:import要素の書式

xsd:import要素の書式と属性を示します。

書式
<xsd:import namespace="インポートする名前空間のURI"
           [schemaLocation="インポート対象のXML Schemaのファイル名"]/>
注 [ ]は定義を省略できることを表します。

属性
  • namespace
    インポート対象のXML Schemaが属する名前空間のURIを定義します。この属性の定義は必須です。
  • schemaLocation
    インポート対象のXML Schemaのファイル名を定義します。同じWSDLファイル内のXML Schemaをインポートする場合,および次のURIをインポートする場合は,この属性の定義を省略します。
    ・http://schemas.xmlsoap.org/soap/encoding/
    ・http://www.w3.org/2003/05/soap-encoding
    ・http://xml.apache.org/xml-soap
    ・http://ws-i.org/profiles/basic/1.1/xsd
    schemaLocation属性に定義できるのは相対パスだけです。したがって,絶対パスや,http://やftp://などのプロトコルで始まるURIは定義できません。また,相対パスにショートカットを含めることはできません。

相対パスに指定する文字に関する注意
  • 相対パスに指定する文字の使用可否を次の表に示します。次の表にない文字を使用する場合は,パーセントエンコードする必要があります。

    表3-7 相対パスに指定する文字の使用可否

    分類 文字
    そのまま使用できる文字
    (指定時にパーセントエンコード不要)
    半角英数字(A~Z,a~z,0~9)および次の文字
    - . _ ~ /
    使用できない文字
    (パーセントエンコードしても指定不可)
    半角スペースおよび次の文字
    ? : * % | < > “ [ ] & +
  • 「#」はパーセントエンコードすると指定できます。ただし,ファイル名の先頭には指定できません。
  • 相対パスに指定した文字は,大文字と小文字は区別されません。
  • パーセントエンコードした文字の16進コード(%xx)のAからFは,大文字を使用してください。
  • パーセントエンコードする場合,正しくパーセントエンコードされているか確認してください。不完全な文字列は指定できません。

(3) xsd:import要素の構文

xsd:import要素の構文,および定義時の注意事項を示します。

(a) xsd:import要素の記述位置

xsd:import要素は,次に示す規則に従って記述してください。

(b) インポート対象のXML Schemaの定義

インポート対象のXML Schemaでは,ルート要素をxsd:schema要素にしてください。また,インポート対象のxsd:schema要素のtargetNamespace属性は,次に示す規則に従って記述してください。

(c) 複数のXML Schemaのインポート

xsd:schemaの子要素にxsd:import要素を複数行記述することで,複数のXML Schemaをインポートできます。

schemaLocation属性の値が異なれば,namespace属性の値がそれぞれ同じ場合でも,異なる場合でもインポートできます。schemaLocation属性の値が同じ場合は,どちらもインポートできません(schemaLocation属性の値が同じxsd:import要素は複数行記述できません)。schemaLocation属性を省略する場合は,namespace属性の値が同じxsd:import要素を複数行記述できません。

(4) xsd:import要素の定義例

別ファイルのXML Schemaをインポートする場合,および同じWSDL内のXML Schemaをインポートする場合の定義例を示します。

(a) 別ファイルのXML Schemaをインポートする場合
(b) 同じWSDL内のXML Schemaをインポートする場合

<?xml version="1.0" encoding="UTF-8"?>
<wsdl:definitions targetNamespace="http://dictionary.com"
 xmlns:intf="http://dictionary.com"
 xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"
 xmlns:xsd="http://www.w3.org/2001/XMLSchema">

  <wsdl:types>
    <xsd:schema targetNamespace="http://dictionary.com"
     xmlns:tns2="http://date.dictionary.com"
     xmlns:xsd="http://www.w3.org/2001/XMLSchema">

      <xsd:import namespace="http://date.dictionary.com"/>

      <xsd:complexType name="Data">
        <xsd:sequence>
          <xsd:element name="date" nillable="true" type="tns2:DateInfo"/>
          <xsd:element name="title" nillable="true" type="xsd:string"/>
        </xsd:sequence>
      </xsd:complexType>
    </xsd:schema>

    <xsd:schema targetNamespace="http://date.dictionary.com"
     xmlns="http://www.w3.org/2001/XMLSchema">
      <xsd:complexType name="DateInfo">
        <xsd:sequence>
          <xsd:element name="fromDate" nillable="true" type="xsd:string"/>
          <xsd:element name="toDate" nillable="true" type="xsd:string"/>
        </xsd:sequence>
      </xsd:complexType>
    </xsd:schema>
  </wsdl:types>
  ...
</wsdl:definitions>
