1.8　［サービス階層］画面

Performance Managementプログラムのサービスを管理する画面です。サービスのステータス確認や，プロパティの表示・編集，およびサービスの停止ができます。この画面は，PFM - Web Console各画面のナビゲーションフレームで［サービス階層］タブを選択すると表示されます。

この画面は，管理ユーザー権限を持つログインユーザーだけが表示できます。

［サービス階層］画面を次の図に示します。

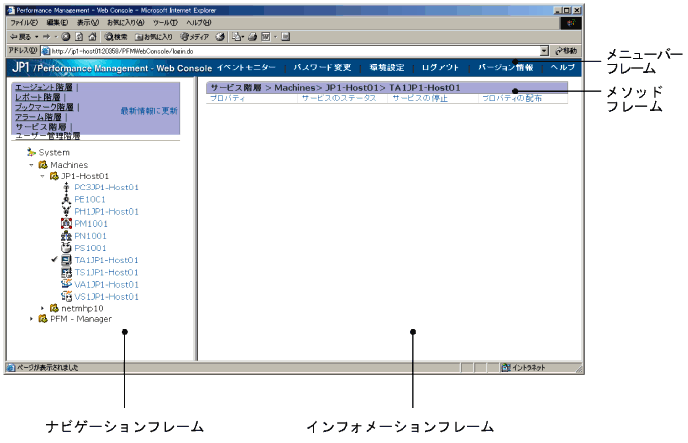

図1-69　［サービス階層］画面

表示項目について説明します。

メニューバーフレーム

各画面で共通のメニュー項目を表示します。

詳細については，「1.3　［メイン］画面」のメニューバーフレームの説明を参照してください。

ナビゲーションフレーム

Performance Managementシステムのサービスが階層表示されます。

サービス階層

ルートは「System」です。2階層目に「Machines」および「PFM-Manager」フォルダが表示され，同じ情報を異なる単位で示します。

• 2階層目が「Machines」フォルダの場合
  3階層目にPerformance Managementのサービスがインストールされているホスト名が付いたフォルダが表示され，4階層目にマシンごとのサービスが表示されます。サービス名は，サービスIDで表示されます。

• 2階層目が「PFM-Manager」フォルダの場合
  3階層目にPFM - Managerのサービスが表示されます。
  サービス名は，サービスIDで表示されます。


アイコン

サービス階層の各構成要素には，左側にアイコンが表示されています。

アイコンの意味を次に示します。

：ルートを表します。

：サービスフォルダを表します。

サービスを表すアイコンは，サービスによって異なります。

メソッドフレーム

個々のサービスに対して実行できる操作項目が表示されます。ナビゲーションフレームでサービスを選択した場合だけ表示されます。

［プロパティ］

選択したサービスのプロパティを表示し，一部の値を変更できます。

この項目を選択すると，［サービスのプロパティ］画面に遷移します。

［サービスのステータス］

選択したサービスのステータスを表示します。

この項目を選択すると，［サービスのステータス］画面に遷移します。

［サービスの停止］

選択したサービスを停止します。

この項目を選択すると，停止の実行を確認するメッセージボックスが表示されます。そのメッセージボックスの［OK］ボタンをクリックし，停止処理が異常終了した場合は，強制終了の実行を確認するメッセージボックスが表示されます。

［プロパティの配布］

選択したプロパティの値を配布先サービスに配布できます。

この項目を選択すると，［サービス選択］画面に遷移します。

インフォメーションフレーム

メソッドフレームで選択した操作の結果が表示されます。

［サービス階層］画面から各画面への遷移を次の図に示します。

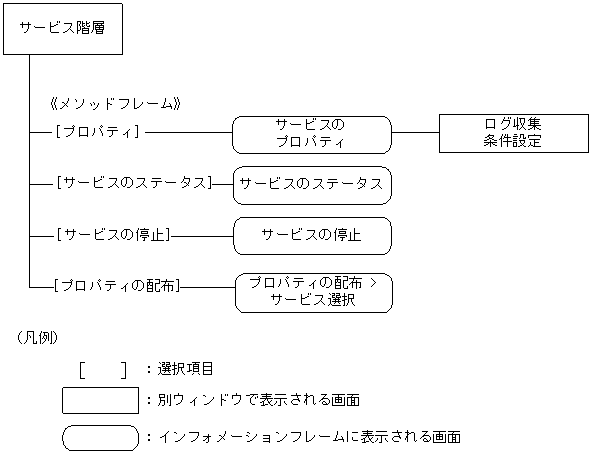

図1-70　［サービス階層］画面から各画面への遷移

＜この節の構成＞

1.8.1　［サービスのプロパティ］画面

1.8.2　［サービスのステータス］画面

1.8.3　［プロパティの配布］画面
