7.6　［ジョブネットフロー出力］画面

ジョブネットの定義内容をジョブネットフロー形式で出力します。この画面は，Microsoft Excelを使用します。

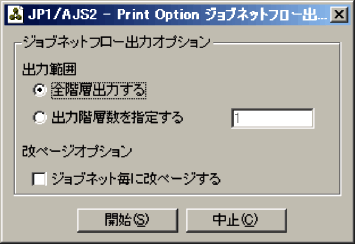

図7-10　［ジョブネットフロー出力］画面

［ジョブネットフロー出力］画面の表示項目を次に示します。

全階層出力する

選択すると，指定ユニット以下すべてを出力対象とします。

出力階層数を指定する

選択すると，指定した階層数より深い階層のユニットは出力対象としません。

出力階層数

出力階層数を1〜2,147,483,647の半角数字で指定します。デフォルトは1です。

1を指定すると，指定したユニットの直下だけが出力対象となります。

ジョブネット毎に改ページする

チェックすると，ジョブネット単位に改ページを挿入します。

開始

処理を開始します。

中止

処理をしないで終了します。

［ジョブネットフロー出力］画面で［開始］ボタンを押すと，Microsoft Excelを起動し，Microsoft Excel上に定義内容をフロー形式で再現します。

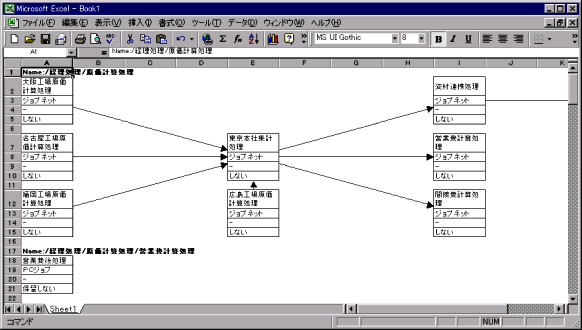

図7-11　ジョブネットフロー出力の出力結果（最終更新日時がない場合）

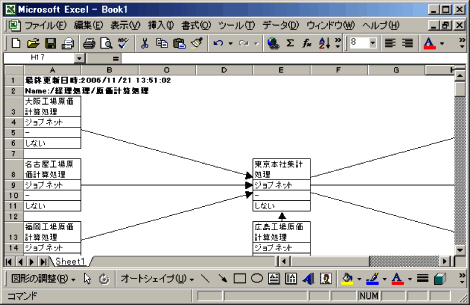

図7-12　ジョブネットフロー出力の出力結果（最終更新日時がある場合）

ジョブネットフロー出力機能では，新規のMicrosoft Excelブックにジョブネットフロー図を出力します。

ジョブネットフロー出力は，Microsoft Excelの1シートにすべての情報を展開します。出力するジョブネットが複数存在する場合，下方向にジョブネットフロー図が連なります。

各ジョブネットの先頭には「Name:」以降にジョブネットの完全名を表示します。

ジョブネット完全名以降にジョブネットフロー図を出力します。

ジョブネット一つ当たりの最大ジョブ数は100×100です。

JP1/AJS2 - Manager 08-10以降に対してジョブ運用情報を収集時に，最終更新日時を収集する指定をした場合だけ，先頭に最終更新日時が表示されます。

　

＜注意事項＞

• ジョブネット内に表示するユニットが存在しない場合，またはマネージャージョブネットの場合は，ジョブネットの完全名だけ出力します。
• ［ジョブ運用ドキュメント出力］画面のユニット名ツリービューの選択がジョブの場合，何も出力されません。
• ［ジョブ運用ドキュメント出力］画面のユニット名ツリービューの選択がジョブグループの場合，［指定ユニットの直下だけに限定して出力する］を選択しないでください。指定した場合，ジョブグループ下に定義されている最初のジョブネットの情報が出力されます。
• ジョブネットフロー出力機能で出力できる情報量は，Microsoft Excelの最大行および，最大列数に依存します。これらの最大値を超える情報を出力した場合，Microsoft Excelが異常終了します。
  Microsoft Excelの最大行および，最大列数はご使用になるMicrosoft Excelのヘルプ等で確認してください。

• ジョブネットフロー出力機能を実行中にMicrosoft Excelを操作しないでください。操作した場合，出力中のジョブネットフロー図が不正になるだけでなく，新たに操作したMicrosoft Excelのファイルにも影響を与える場合があります。
• ジョブネットフロー出力では，Microsoft Excelの一つのセルに出力される文字数が255文字を超える場合，Microsoft Excel上でのセル内のデータが「#####」と表示されることがあります。
• ジョブネットフロー出力で，Microsoft Excelに出力する１データ（１世代）が4,000バイトを超える場合は，該当データは「×（文字が多すぎるため表示できません）。」と出力されます。また，Microsoft Excelに出力するデータは１セル内で32,000バイト，255行が最大で，これを超えるデータ部は出力されません（制限値を超過した場合には，ログファイル（(インストール先フォルダ名)\Log\ajs2po.log，または%allusersprofile%\Hitachi\JP1\JP1_DEFAULT\JP1AJS2PO\Log\ajs2po.log）に要因と該当するユニット名，ユニット属性が出力されていますので，データを分割するなどの対策をしてください）。
• ジョブネットフロー出力機能の複数同時実行，およびマップ出力機能との同時実行はできません。同時に実行した場合，実行を行った順序で順次処理されます。
• 「通常使うプリンタ」が使用できない場合は，ジョブネットフロー出力されません。
  ジョブネットフロー出力では，Microsoft Excelに出力する際に，印刷の向き（用紙設定）を横に設定します。
  このとき，PCに設定されている「通常使うプリンタ」が使用できない状態であった場合，Microsoft Excelが印刷設定についてエラーを返すためにジョブネットフロー出力されません。
  この場合，次の方法のどれかで回避できます。

  • 「通常使うプリンタ」を使用できる状態にする
  • ダミーのローカルプリンタを「通常使うプリンタ」に設定する
  • プリンタをすべて削除する
  なお，「通常使うプリンタ」にネットワーク接続プリンタを設定した場合，接続先サーバの状態に影響を受けますので注意してください。

• ［環境設定］画面で指定したジョブネットフロー定義ファイルが存在しない場合，ジョブネットフロー出力できません。［環境設定］画面で，存在するジョブネットフロー定義ファイルを指定してください。
