JP1/Automatic Job Management System 2 - Print Option
ジョブネットの定義内容をマップ形式で出力します。この画面は，Microsoft Excelを使用します。

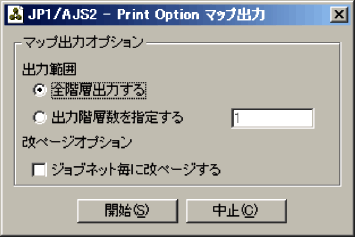

図7-6 ［マップ出力］画面
［マップ出力］画面の表示項目を次に示します。
- 全階層出力する
- 選択すると，指定ユニット以下すべてを出力対象とします。
- 出力階層数を指定する
- 選択すると，指定した階層数より深い階層のユニットは出力対象としません。
- 出力階層数
- 出力階層数を1〜2,147,483,647の半角数字で指定します。デフォルトは1です。
- 1を指定すると，指定したユニットの直下だけが出力対象となります。
- ジョブネット毎に改ページする
- チェックすると，ジョブネット単位に改ページを挿入します。
- 開始
- 処理を開始します。
- 中止
- 処理をしないで終了します。
［マップ出力］画面で［開始］ボタンを押すと，Microsoft Excelを起動し，Microsoft Excel上に定義内容をマップ形式で再現します。

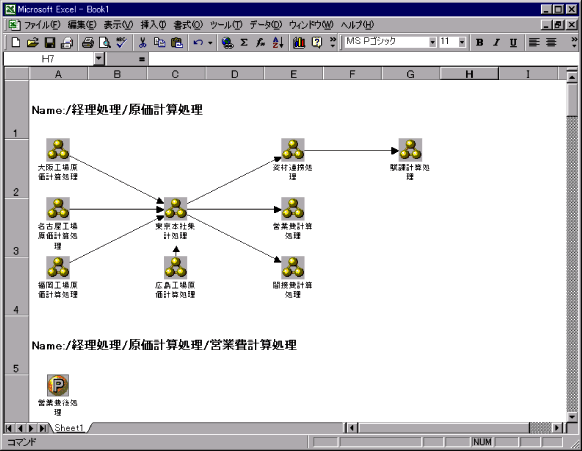

図7-7 マップ出力の出力結果例(1)（JP1/AJS2 - Viewが標準提供するアイコン）

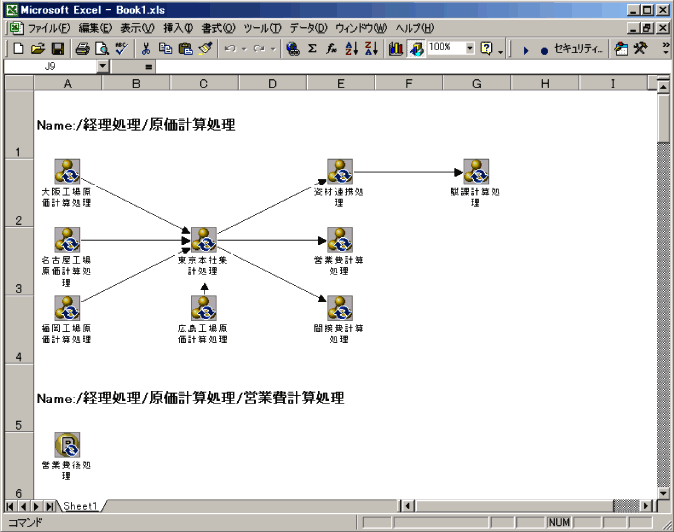

図7-8 マップ出力の出力結果例(2)（JP1/AJS2 - SO Viewが標準提供するアイコン）

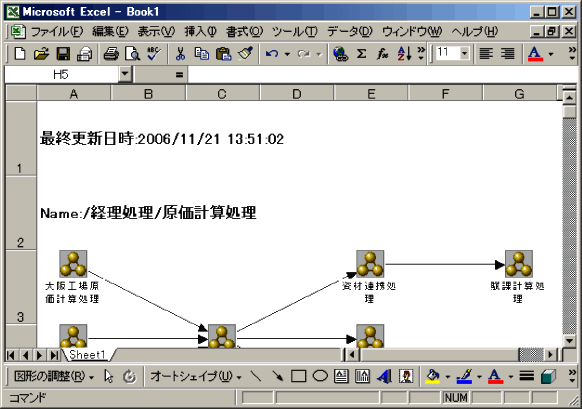

図7-9 マップ出力の出力結果例(3)（最終更新日時情報がある場合）
マップ出力機能では，新規のMicrosoft Excelブックにマップを出力します。
マップ出力は，Microsoft Excelの1シートにすべての情報を展開します。出力するジョブネットが複数存在する場合，下方向にマップが連なります。
各ジョブネットの先頭には「Name:」，およびジョブネットの完全名を表示します。
ジョブネット完全名の次にマップが出力されます。
ジョブネット一つ当たりの最大ジョブ数は100×100です。
JP1/AJS2 - Manager 08-10以降に対してジョブ運用情報を収集時に，最終更新日時を収集する指定をした場合だけ，先頭に最終更新日時が表示されます。
＜注意事項＞
- ジョブネット内に表示するユニットが存在しない場合，またはマネージャージョブネットの場合は，ジョブネットの完全名だけ出力します。
- ［ジョブ運用ドキュメント出力］画面のユニット名ツリービューの選択がジョブの場合，何も出力されません。
- ［ジョブ運用ドキュメント出力］画面のユニット名ツリービューの選択がジョブグループの場合，「指定ユニットの直下だけに限定して出力する」を選択しないでください。指定した場合，ジョブグループ下に定義されている最初のジョブネットの情報が出力されます。
- 当該製品は，JP1/AJS2 - View 07-00が標準提供するアイコンおよびJP1/AJS2 - View 08-00で追加された標準提供アイコンを装備しています。標準で装備していないユニットは次に示すアイコンで表示します。
- マップ出力機能で出力できる情報量は，Microsoft Excelの最大行および，最大列数に依存します。これらの最大値を超える情報を出力した場合，Microsoft Excelが異常終了します。
Microsoft Excelの最大行，および最大列数はご使用になるMicrosoft Excelのヘルプ等で確認してください。
- マップ出力機能を実行中にMicrosoft Excelを操作しないでください。操作した場合，出力中のマップ情報が不正になるだけでなく，新たに操作したMicrosoft Excelのファイルにも影響を与える場合があります。
- マップ出力機能の複数同時実行，およびジョブネットフロー出力機能との同時実行はできません。同時に実行した場合，実行を行った順序で順次処理されます。
- 「通常使うプリンタ」が使用できない場合は，マップ出力されません。
マップ出力では，Microsoft Excelに出力する際に，印刷の向き（用紙設定）を横に設定します。このとき，PCに設定されている「通常使うプリンタ」が使用できない状態であった場合，Microsoft Excelが印刷設定についてエラーを返すためにマップ出力されません。
この場合，次のどれかの方法で回避できます。
なお，「通常使うプリンタ」にネットワーク接続プリンタを設定した場合，接続先サーバの状態に影響を受けますので注意してください。
- 「通常使うプリンタ」を使用できる状態にする
- ダミーのローカルプリンタを「通常使うプリンタ」に設定する
- プリンタをすべて削除する
- ユニット名にShift-JISコードの範囲外の文字が含まれている場合，テキストボックスによってアイコンや矢印，ユニットパス名の文字列が隠れて表示されない場合があります。必要に応じて，Microsoft Excel上でセルの高さやテキストボックスの高さを編集してください。
