7.3　［ジョブ運用ドキュメント出力］画面

JP1/AJS2 - Print Optionの画面です。

指定したジョブ運用情報ファイルの内容を画面に表示します。

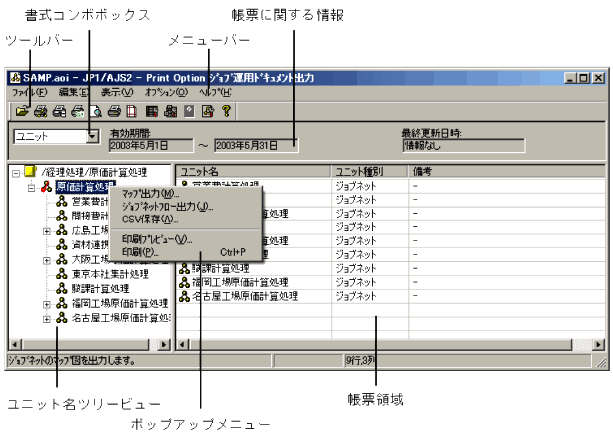

図7-4　［ジョブ運用ドキュメント出力］画面

メニューバーを説明します。

表7-1　［ジョブ運用ドキュメント出力］画面のメニュー項目

メニューバー	メニューコマンド	機能
ファイル	開く	ジョブ運用情報ファイルを開いて帳票を作成します。
	マップ出力	ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。
	ジョブネットフロー出力	ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。
	CSV保存	表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると，表示中の帳票をCSV形式で保存します。
	印刷プレビュー	表示中の帳票を印刷プレビューします。
	印刷	表示中の帳票を印刷します。
	閉じる	表示中の帳票を閉じます。
	終了	表示中の画面を終了します。
編集	書式定義	書式を定義します。
	用紙設定	印刷する用紙を設定します。
	ジョブネットフロー書式定義	ジョブネットフロー図の書式を定義します。
表示	ツールバー	ツールバーの表示／非表示を切り替えます。
	ステータスバー	ステータスバーの表示／非表示を切り替えます。
	直下のみ表示	チェックした場合，ツリービューで選択したユニットの直下にあるユニットの情報を表示します。
	すべて表示	チェックした場合，ツリービューで選択したユニットと配下のすべてのユニットについて情報を表示します。
	表示範囲の変更	［表示範囲の変更］画面を表示します。帳票が表示する範囲を変更します。
	最新の状態に更新	表示中の帳票を最新の状態に更新します。
オプション	環境設定	［環境設定］画面を表示します。入力ファイルおよび出力ファイルのデフォルトフォルダを設定します。
ヘルプ	トピックの検索	ヘルプを表示します。
	バージョン情報	バージョン情報を表示します。

ツールバーを説明します。

表7-2　［ジョブ運用ドキュメント出力］画面のツールバー項目

ツールバーボタン		機能
	開く	ジョブ運用情報ファイルを開いて帳票を作成します。
	マップ出力	ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。
	ジョブネットフロー出力	ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。
	CSV保存	表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると，表示中の帳票をCSV形式で保存します。
	印刷プレビュー	表示中の帳票を印刷プレビューします。
	印刷	表示中の帳票を印刷します。
	用紙設定	印刷する用紙を設定します。
	書式定義	書式を定義します。
	ジョブネットフロー書式定義	ジョブネットフロー図の書式を定義します。
	表示範囲の変更	帳票の表示する範囲を変更します。
	環境設定	［環境設定］画面を表示します。入力ファイルおよび出力ファイルのデフォルトフォルダを設定します。
	トピックの検索	ヘルプを表示します。

ユニット名ツリービューを右クリックすることによって出現するポップアップメニューを説明します。

表7-3　［ジョブ運用ドキュメント出力］画面のポップアップメニュー項目

ポップアップメニュー	機能
マップ出力	ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。
ジョブネットフロー出力	ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。
CSV保存	表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると，表示中の帳票をCSV形式で保存します。
印刷プレビュー	表示中の帳票を印刷プレビューします。
印刷	表示中の帳票を印刷します。

書式コンボボックスには，［環境設定］画面で定義した書式定義フォルダにある書式定義ファイルが表示されます。書式コンボボックスのプルダウンメニューから帳票に採用する書式を選択します。そのうち1個だけが有効状態になり，帳票書式として採用されます。

帳票に関する情報には，有効期間，表示期間，および最終更新日時が表示されます。有効期間は，入力ファイル内でデータのある期間を表します。表示期間は，月次または日次形式の帳票の表示している期間を表します。最終更新日時は，ジョブ運用情報ファイル内に定義されている全ユニットの最終更新日時を表します。

ユニット名ツリービューは，ユニット一覧が表示される領域です。ジョブ運用情報ファイル内に定義されている全ユニットが表示されます。選択したユニットを含む下位の階層のユニットすべてが印刷対象です。ただし，マネージャージョブグループ，またはマネージャージョブネットの内容は印刷対象に含まれません。

帳票領域は，印刷帳票が表示される領域です。該当データがない場合，基本形式によって次のようになります。

月次	空白
日次	空白
リスト	"-"（半角）

＜注意事項＞

• 一つのカラムに表示されるデータの文字数が259文字を超える場合，帳票領域には260文字目以降が表示されません。データの内容を確認するには，印刷，印刷プレビュー，およびCSV出力でデータを出力してください。
• 列項目のカラム幅の合計が32,768ピクセルを超える場合，帳票領域には32,768ピクセル以降のカラム名が表示されません。データの内容を確認するには，印刷，印刷プレビュー，およびCSV出力でデータを出力してください。
  列項目のカラム幅の合計は，次の計算式によって求められます。

  列幅の合計＝ユニット名の列幅＋列項目1の列幅
  　　　　　＋列項目2の列幅＋・・・＋列項目nの列幅


  • 書式定義で，ユニット名および列項目の列幅で「自動」を選択している場合

    　ユニット名の列幅＝現在のフォント幅（単位：ピクセル）
    　　　　　　×ユニット名カラムに表示される最長文字列の文字数

    　列項目nの列幅＝現在のフォント幅（単位：ピクセル）
    　　　　　　×列項目nカラムに表示される最長文字列の文字数


  • 書式定義で，ユニット名および列項目の列幅で「固定」を選択している場合

    　ユニット名の列幅＝現在のフォント幅（単位：ピクセル）
    　　　　　　×［書式定義］画面の［ユニット］タブで指定した列幅

    　列項目nの列幅＝現在のフォント幅（単位：ピクセル）
    　　　　　　×［書式定義］画面の［列項目］タブで指定した列項目nの列幅


• JP1/AJS2 - Manager 08-10以降に対してジョブ運用情報を収集時に，最終更新日時を収集する指定をした場合だけ，最終更新日時が表示されます。
