JP1/Automatic Job Management System 2 操作ガイド

3.1.2　監視対象業務を定義する

JP1/AJS2 Console Viewから東京本社のJP1/AJS2 Console Managerにログインし，福岡支社の各業務をグループ化するため業務スコープに「福岡支社受注処理」を，AJS2ユニット監視オブジェクトにジョブネット「受注処理（日次）」「受注処理（週次）」「受注処理（月次）」を定義します。

なお，大阪支社および仙台支社についても，福岡支社と同様の手順で監視対象業務を定義します。

＜この項の構成＞

(1)　JP1/AJS2 Console Managerへログインする

(2)　業務スコープを定義する

(3)　AJS2ユニット監視オブジェクトを定義する

(1)　JP1/AJS2 Console Managerへログインする

東京本社のJP1/AJS2 Console Managerにログインし，［メインスコープ］ウィンドウを表示します。

1. Windowsの［スタート］メニューから，［プログラム］−［JP1_Automatic Job Management System 2 - View］−［業務監視］を選択する。
   ［ログイン］画面が表示されます。［ログイン］画面を次の図に示します。


   図3-2　［ログイン］画面



2. JP1/AJS2 Console Managerへのログインに必要な情報を入力する。
   入力する内容を次に示します。


   ［ユーザー名］

   認証サーバに登録した，JP1/AJS2 Console ManagerにログインするJP1ユーザーの名称を入力します。ここでは，「user1」と入力します。

   ［パスワード］

   「user1」に対応したパスワードを入力します。

   ［接続ホスト名］

   ログインするJP1/AJS2 Console Managerのホスト名を入力します。ここでは，「host1」と入力します。

3. ［OK］ボタンをクリックする。
   ログインすると，［メインスコープ］ウィンドウが表示されます。［メインスコープ］ウィンドウは監視モードで表示されます。
   ［メインスコープ］ウィンドウ（監視モード）を次の図に示します。


   図3-3　［メインスコープ］ウィンドウ（監視モード）



4. ［モード］−［定義モード］を選択する。
   アイコンリストが表示され，［メインスコープ］ウィンドウは定義モードになります。
   ［メインスコープ］ウィンドウ（定義モード）を次の図に示します。


   図3-4　［メインスコープ］ウィンドウ（定義モード）



(2)　業務スコープを定義する

業務スコープに「福岡支社受注処理」を定義します。

1. アイコンリストから業務スコープのアイコンをドラッグし，マップエリアにドロップする。
   アイコンをドロップすると［詳細定義−［業務スコープ］］ダイアログボックスが表示されます。


   図3-5　［詳細定義−［業務スコープ］］ダイアログボックス



2. オブジェクトの名称などを定義する。

   • 名称
     業務スコープの名称を入力します。ここでは「福岡支社受注処理」と入力します。
     ［メインスコープ］ウィンドウ上での監視対象の名称となります。

   • コメント
     業務スコープのコメントを入力します。ここでは入力しません。

   • アイコンファイル名
     JP1/AJS2 Console View上のマップエリアに，デフォルトのアイコン以外を表示したいときに，アイコンファイル名を指定します。ここでは指定しません。

3. ［OK］ボタンをクリックする。
   ［詳細定義−［業務スコープ］］ダイアログボックスが閉じます。業務スコープのアイコンがマップエリアに作成されます。


(3)　AJS2ユニット監視オブジェクトを定義する

AJS2ユニット監視オブジェクトに，「受注処理（日次）」「受注処理（週次）」「受注処理（月次）」を定義します。

1. ツリーエリアで，業務スコープ（これから作成するAJS2ユニット監視オブジェクトの上位の階層になる業務スコープ）をクリックする。
   ここでは「福岡支社受注処理」をクリックします。クリックした業務スコープが選択状態で表示されます。

2. アイコンリストからAJS2ユニット監視オブジェクトをドラッグし，マップエリアにドロップする。

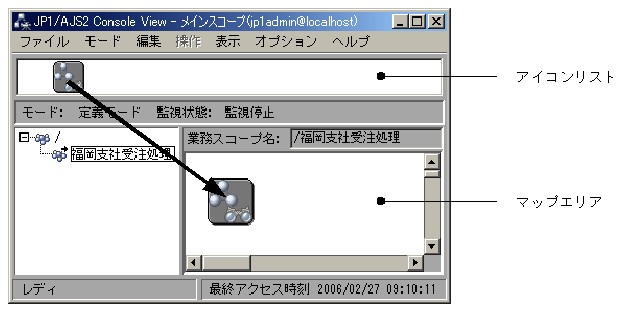

   図3-6　AJS2ユニット監視オブジェクトの操作



   ［詳細定義‐［AJS2ユニット監視オブジェクト］］ダイアログボックスが表示されます。［詳細定義‐［AJS2ユニット監視オブジェクト］］ダイアログボックスを次の図に示します。


   図3-7　［詳細定義‐［AJS2ユニット監視オブジェクト］］ダイアログボックス



3. 定義に必要な情報を入力する。
   入力する内容を次に示します。


   ［名称］

   AJS2ユニット監視オブジェクトの名称を入力します。ここでは「受注処理日次監視」と入力します。

   ［コメント］

   AJS2ユニット監視オブジェクトのコメントを入力します。ここでは入力しません。

   ［アイコンファイル名］

   JP1/AJS2 Console View上のマップエリアに，デフォルトのアイコン以外を表示したいときに，アイコンファイル名を指定します。ここでは指定しません。

   ［ホスト名］

   監視するマネージャーホスト（JP1/AJS2 Managerホスト）のホスト名を入力します。ここでは「host2」と入力します。

   ［AJS2ユニット名］

   監視するホストのルートジョブネット名をユニット完全名で入力します。ここでは，「AJSROOT1:/福岡支社受注処理」と入力します。

4. ［OK］ボタンをクリックする。
   手順1〜4を受注処理（週次）および受注処理（月次）についても行います。


補足事項

AJS2ユニット監視オブジェクトは，自動的に作成することができます。自動的に作成する手順を次に示します。

1. ［JP1/AJS2 - View］ウィンドウで監視したいルートジョブネットを選択し，［オプション］−［監視オブジェクトとして記憶］を選択する。
2. ［メインスコープ］ウィンドウで［編集］−［監視オブジェクトの自動作成］を選択する。

続いて，定義した監視対象の業務を監視します。
