JP1/Automatic Job Management System 2 操作ガイド

2.5.2　［デイリースケジュール（階層表示）］ウィンドウを使って実行状態を確認する

ジョブネットやジョブの実行状態を［デイリースケジュール（階層表示）］ウィンドウで確認する操作を次に示します。なお，ここで説明する操作は「2.4 ジョブネット「受注処理」の実行登録」のすべての操作が完了していることを前提としています。

1. ［JP1/AJS2 - View］ウィンドウのツリーエリアにジョブグループ「AJSROOT1」が表示され，リストエリアにジョブネット「受注処理」が選択状態で表示されていることを確認する。
2. ［表示］−［デイリースケジュール］−［階層表示］を選択する。
   ［デイリースケジュール（階層表示）］ウィンドウが表示されます。
   ［デイリースケジュール（階層表示）］ウィンドウを次に示します。

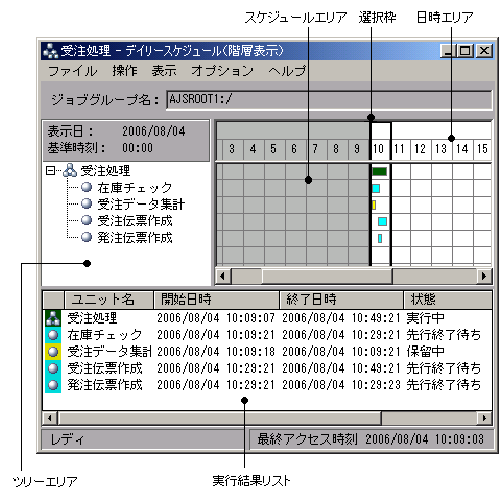

   図2-14　［デイリースケジュール（階層表示）］ウィンドウ



3. ツリーエリアで，ジョブネット「受注処理」の左横の［＋］をクリックする。
   ［＋］が［−］になります。
   ジョブネット「受注処理」の下に四つのジョブが表示されます。

4. スケジュールエリアや実行結果リストでジョブネットの実行状態を確認する。
   スケジュールエリアおよび実行結果リストの見方を次に示します。


   スケジュールエリアの見方

   スケジュールエリアには，ジョブネットやジョブの実行を表す四角が表示されます。四角の両端は実行開始時刻と実行終了時刻を，四角の幅は実行時間を，四角の色は実行状態を表します。四角は，実行中の場合は緑色，保留中の場合は黄色，先行するジョブの実行が終了するのを待っている場合は水色で表示されます。異常終了した場合は赤色で表示されます。

   実行結果リストの見方

   実行結果リストには，ツリーエリアで選択状態のジョブネットまたはジョブの情報（名称，実行開始日時，実行終了日時，実行予定・実行状態）が一覧で表示されます。

   なお，日時エリアで実行状態を表示させたいときをクリックすると，選択枠が移動し，選択枠内にあるすべての四角の情報が実行結果リストに表示されます（図2-14は，日時エリアをクリックした状態の図です）。

補足事項

実行予定・実行状態が表示されない場合は，［表示］−［最新情報に更新］を選択して，ウィンドウの表示内容を更新してください。

最後に，異常終了した在庫チェックジョブから再実行します。
