JP1/Integrated Management - Central Information Master リファレンス

1.5.3　［リソースの作成］（物理ホストの作成）画面

物理ホストの作成画面は，新規に物理ホストを作成するための画面です。この画面はウィザードで表示される画面で，次の操作で表示されます。

• リソース種別の選択画面の［種類］で，［物理ホスト］を選択して［次へ>］ボタンをクリックする。

物理ホストの作成画面には，次の5種類のタブがあり，タブを選択することで表示を切り替えられます。

• ［共通］タブ
• ［ハードウェア］タブ
• ［ネットワーク］タブ
• ［ソフトウェア］タブ
• ［ブレード］タブ

次に，5種類のタブの表示項目について説明します。

＜この項の構成＞

(1)　［共通］タブ

(2)　［ハードウェア］タブ

(3)　［ネットワーク］タブ

(4)　［ソフトウェア］タブ

(5)　［ブレード］タブ

(6)　物理ホストの作成確認画面

(1)　［共通］タブ

物理ホストの作成画面の［共通］タブは，作成したい物理ホストの共通情報を設定できます。物理ホストの作成画面の［共通］タブを次に示します。

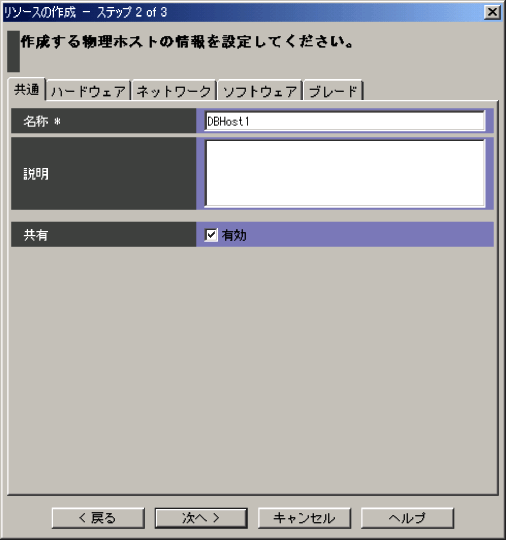

図1-34　物理ホストの作成画面の［共通］タブ

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

物理ホストの名称を入力します。

次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

［説明］

物理ホストについての説明を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［共有］

物理リソースを共有するかどうか設定します。［有効］をチェックすると，物理リソースを共有します。［有効］のチェックを外すと物理リソースを共有しません。物理リソースを共有した場合は，複数のリソースパックに物理リソースを割り当てられます。

(2)　［ハードウェア］タブ

物理ホストの作成画面の［ハードウェア］タブは，作成したい物理ホストのハードウェア情報を設定できます。物理ホストの作成画面の［ハードウェア］タブを次に示します。

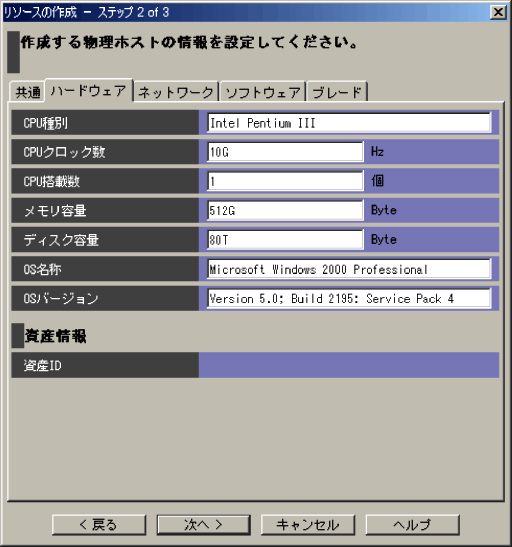

図1-35　物理ホストの作成画面の［ハードウェア］タブ

表示項目を次に示します。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［CPU種別］

物理ホストのCPU種別を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

［CPUクロック数］

物理ホストのCPUクロック数を入力します。単位はHz（ヘルツ）です。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［CPU搭載数］

物理ホストのCPU搭載数を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

0〜65,535の数字

入力できる文字数：

0〜5バイト

［メモリ容量］

物理ホストのメモリー容量を入力します。単位はByte（バイト）です。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［ディスク容量］

物理ホストのディスク容量を入力します。単位はByte（バイト）です。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［OS名称］

物理ホストのOS名称を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

［OSバージョン］

物理ホストのOSのバージョンを入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

資産情報

［資産ID］

関連プログラムから構成情報を収集するコマンド（jcmgetinfo）を実行して取得した，JP1/NETM/AIMが管理している「資産ID」の値が表示されます。この項目は変更できません。

(3)　［ネットワーク］タブ

物理ホストの作成画面の［ネットワーク］タブは，作成したい物理ホストのネットワーク情報を設定できます。物理ホストの作成画面の［ネットワーク］タブを次に示します。

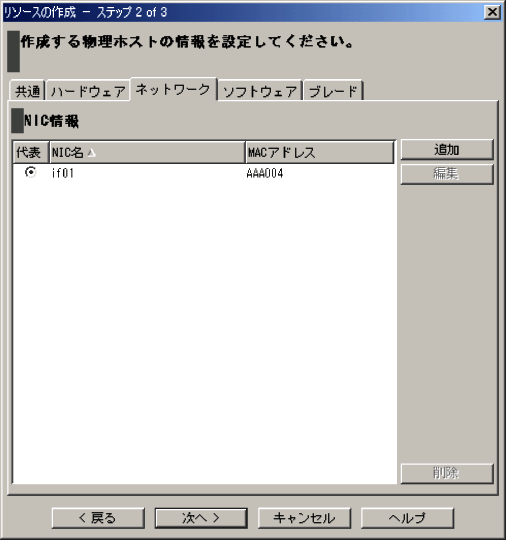

図1-36　物理ホストの作成画面の［ネットワーク］タブ

表示項目を次に示します。

［NIC情報］

NIC情報が一覧で表示されます。代表するNIC情報は，［代表］をチェックします。

［追加］

新規にNIC情報を追加する場合は，［追加］ボタンをクリックします。クリックすると，［NIC情報の追加］画面が表示されます。詳細は，「1.5.5　［NIC情報の追加］（または［NIC情報の編集］）画面」を参照してください。NIC一覧に表示されているNIC情報が16件ある場合は，［追加］ボタンは非活性です。

［編集］

選択しているNIC情報を編集する場合は，［編集］ボタンをクリックします。クリックすると，［NIC情報の編集］画面が表示されます。詳細は，「1.5.5　［NIC情報の追加］（または［NIC情報の編集］）画面」を参照してください。

［削除］

選択しているNIC情報を削除する場合は，［削除］ボタンをクリックします。クリックすると，削除を確認するメッセージダイアログが表示されます。メッセージダイアログで［はい］ボタンをクリックすると，NIC情報が一覧から削除されます。

(4)　［ソフトウェア］タブ

物理ホストの作成画面の［ソフトウェア］タブは，作成したい物理ホストのソフトウェア情報を設定できます。物理ホストの作成画面の［ソフトウェア］タブを次に示します。

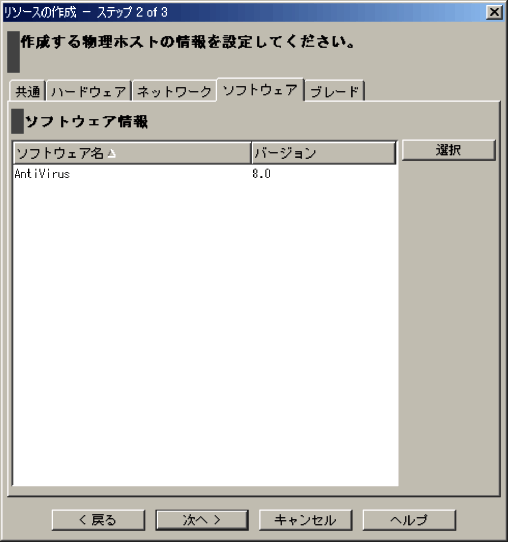

図1-37　物理ホストの作成画面の［ソフトウェア］タブ

表示項目を次に示します。

［ソフトウェア情報］

定義されているソフトウェア情報を一覧で表示する領域です。

［選択］

［選択］ボタンをクリックすると，［ソフトウェアの選択］画面が表示されます。詳細は「1.5.12　［ソフトウェアの選択］画面」を参照してください。

(5)　［ブレード］タブ

物理ホストの作成画面の［ブレード］タブは，作成したい物理ホストのBladeSymphonyの情報を設定できます。物理ホストの作成画面の［ブレード］タブを次に示します。

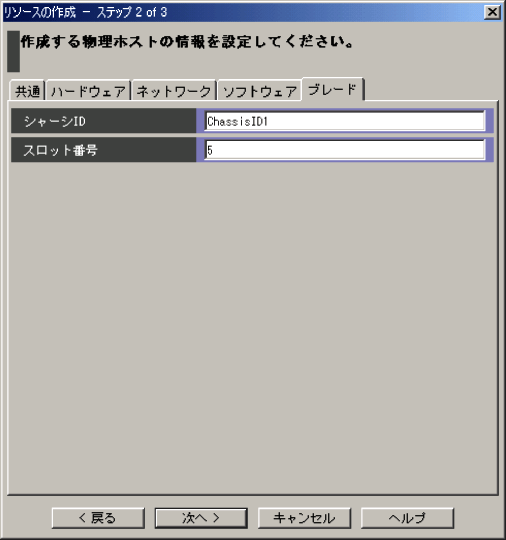

図1-38　物理ホストの作成画面の［ブレード］タブ

表示項目を次に示します。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［シャーシID］

BladeSymphonyのシャーシIDを入力します。BladeSymphonyのシャーシIDについては，マニュアル「JP1/ServerConductor/Control Manager」を参照してください。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜256バイト

［スロット番号］

BladeSymphonyのスロット番号を入力します。BladeSymphonyのスロット番号については，マニュアル「JP1/ServerConductor/Control Manager」を参照してください。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

(6)　物理ホストの作成確認画面

物理ホストの作成確認画面は，物理ホストの作成画面で設定した内容を確認するための画面です。物理ホストの作成確認画面の表示例を次に示します。

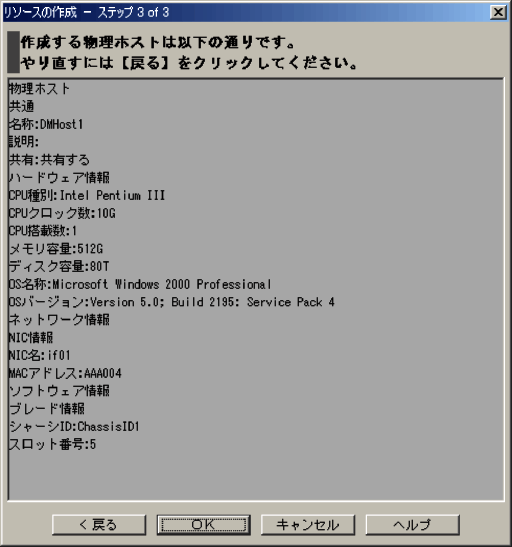

図1-39　物理ホストの作成確認画面

［OK］ボタンをクリックすると，物理ホストが作成されます。物理ホストの作成画面の［名称］に，リソースパック，物理リソース，またはシステムが自動生成するカテゴリと同じ名称を入力して［OK］ボタンをクリックした場合，エラーダイアログが表示されます。この場合は，［<戻る］ボタンをクリックして，入力し直してください。システムが自動生成するカテゴリの名称については，マニュアル「JP1/Integrated Management - Central Information Master システム構築・運用ガイド 3.2.4 物理構成定義時の注意事項」を参照してください。
