JP1/Integrated Management - Central Information Master リファレンス

1.5.2　［リソースの作成］（ロードバランサの作成）画面

ロードバランサの作成画面は，新規にロードバランサを作成するための画面です。この画面はウィザードで表示される画面で，次の操作で表示されます。

• リソース種別の選択画面の［種類］で，［ロードバランサ］を選択して［次へ>］ボタンをクリックする。

ロードバランサの作成画面には，［共通］タブと［バインドリスト］タブの2種類のタブがあります。ロードバランサの作成画面では［バインドリスト］タブは使用しないため，タブが切り替えられません（非活性です）。

ロードバランサの作成画面の［共通］タブを選択した場合の画面を次に示します。

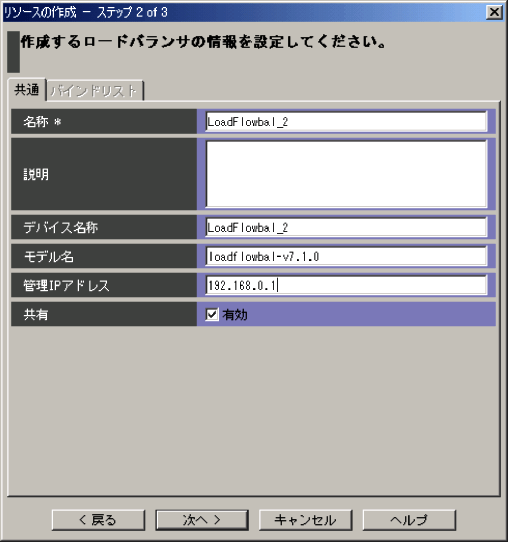

図1-32　［リソースの作成］（ロードバランサの作成）画面の［共通］タブ

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

ロードバランサの名称を入力します。

次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

［説明］

ロードバランサについての説明を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［デバイス名称］

ロードバランサのデバイス名を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字

入力できる文字数：

0〜255バイト

［モデル名］

ロードバランサのモデル名を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字

入力できる文字数：

0〜255バイト

［管理用IPアドレス］

ロードバランサの管理用IPアドレスを入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

IPv4またはIPv6の形式

［共有］

物理リソースを共有するかどうか設定します。［有効］をチェックすると，物理リソースを共有します。［有効］のチェックを外すと物理リソースを共有しません。物理リソースを共有した場合は，複数のリソースパックに物理リソースを割り当てられます。

［次へ>］

ロードバランサについての作成確認画面が表示されます。

＜この項の構成＞

(1)　ロードバランサの作成確認画面

(1)　ロードバランサの作成確認画面

ロードバランサの作成確認画面は，ロードバランサの作成画面で設定した内容を確認するための画面です。ロードバランサの作成確認画面の表示例を次に示します。

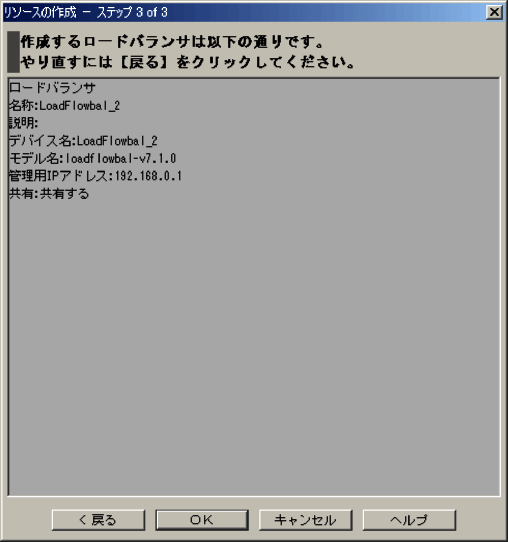

図1-33　ロードバランサの作成確認画面

［OK］ボタンをクリックすると，ロードバランサが作成されます。ロードバランサの作成画面の［名称］に，リソースパック，物理リソース，またはシステムが自動生成するカテゴリと同じ名称を入力して［OK］ボタンをクリックした場合，エラーダイアログが表示されます。この場合は，［<戻る］ボタンをクリックして，入力し直してください。システムが自動生成するカテゴリの名称については，マニュアル「JP1/Integrated Management - Central Information Master システム構築・運用ガイド 3.2.4 物理構成定義時の注意事項」を参照してください。
