1.5.4　［物理ホストのプロパティ］画面

［物理ホストのプロパティ］画面は，作成した物理ホストの設定内容を表示または編集するための画面です，この画面は次の操作で表示されます。

• ［システム構成定義］画面で［リソース］タブを表示し，ツリーで（物理ホスト），（ネットワークアドレス），（シャーシID）のどれかを選択する。表示されている［詳細一覧］から物理ホストを選択し，［プロパティ］ボタンをクリックする。

次の条件をすべて満たしている場合は，物理ホストの設定内容を編集できます。一つでも満たしていない場合は，すべての項目が非活性で表示されて，編集できません。

• ［システム構成定義］画面の［排他編集］をチェックしている。
• ログインしているJP1ユーザーが，JP1_CM_Admin権限またはJP1_CM_InfraManager権限を持つJP1ユーザーである。
• JP1資源グループを設定しているリソースパックに割り当てられている場合，JP1ユーザーがJP1_CM_Admin権限を持っている，または同じJP1資源グループに属している。

［物理ホストのプロパティ］画面には，次の5種類のタブがあり，タブを選択することで表示を切り替えられます。

• ［共通］タブ
• ［ハードウェア］タブ
• ［ネットワーク］タブ
• ［ソフトウェア］タブ
• ［ブレード］タブ

次に，5種類のタブの表示項目について説明します。

＜この項の構成＞

(1)　［共通］タブ

(2)　［ハードウェア］タブ

(3)　［ネットワーク］タブ

(4)　［ソフトウェア］タブ

(5)　［ブレード］タブ

(1)　［共通］タブ

［物理ホストのプロパティ］画面の［共通］タブは，物理ホストの共通情報を表示または編集できます。［物理ホストのプロパティ］画面の［共通］タブを次に示します。

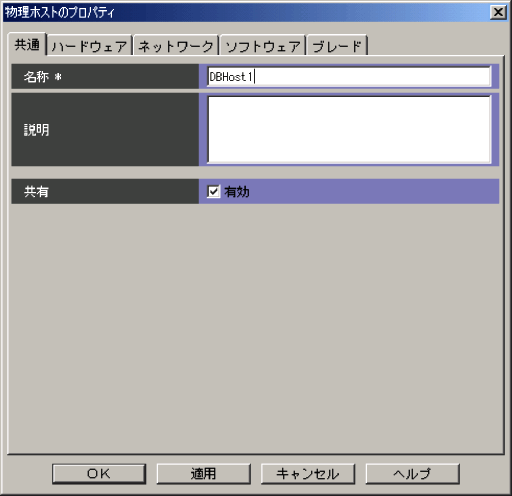

図1-40　［物理ホストのプロパティ］画面の［共通］タブ

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

物理ホストの名称が表示されます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

リソースパック，物理リソース，またはシステムが自動生成するカテゴリと同じ名称を入力して［OK］ボタンまたは［適用］ボタンをクリックすると，エラーダイアログが表示されます。システムが自動生成するカテゴリの名称については，マニュアル「JP1/Integrated Management - Central Information Master システム構築・運用ガイド 3.2.4 物理構成定義時の注意事項」を参照してください。

［説明］

設定されている場合は，物理ホストの説明が表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［共有］

物理リソースの共有状態が表示されます。［有効］がチェックされている場合は，物理リソースを共有します。［有効］がチェックされていない場合は，物理リソースを共有しません。物理リソースを共有した場合は，複数のリソースパックに物理リソースを割り当てられます。

(2)　［ハードウェア］タブ

［物理ホストのプロパティ］画面の［ハードウェア］タブは，物理ホストのハードウェア情報を表示または編集できます。［物理ホストのプロパティ］画面の［ハードウェア］タブを次に示します。

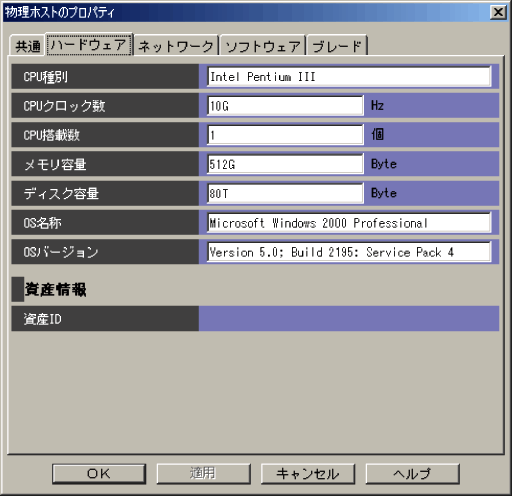

図1-41　［物理ホストのプロパティ］画面の［ハードウェア］タブ

表示項目を次に示します。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［CPU種別］

設定されている場合は，物理ホストのCPU種別が表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

［CPUクロック数］

設定されている場合は，物理ホストのCPUクロック数が表示されます。単位はHz（ヘルツ）です。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［CPU搭載数］

設定されている場合は，物理ホストのCPU搭載数が表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

0〜65,535の数字

入力できる文字数：

0〜5バイト

［メモリ容量］

設定されている場合は，物理ホストのメモリー容量が表示されます。単位はByte（バイト）です。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［ディスク容量］

設定されている場合は，物理ホストのディスク容量が表示されます。単位はByte（バイト）です。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

0〜2,147,483,647の整数のあとに「M」「G」「T」「P」のどれかの文字を必ず指定する。「M」はメガ，「G」はギガ，「T」はテラ，「P」はペタを示す。

入力できる文字数：

0〜11バイト

［OS名称］

設定されている場合は，物理ホストのOS名称が表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

［OSバージョン］

設定されている場合は，物理ホストのOSバージョンが表示されます。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト

資産情報

［資産ID］

関連プログラムから構成情報を収集するコマンド（jcmgetinfo）を実行して取得した，JP1/NETM/AIMが管理している「資産ID」の値が表示されます。この項目は変更できません。

(3)　［ネットワーク］タブ

［物理ホストのプロパティ］画面の［ネットワーク］タブは，物理ホストのネットワーク情報を表示または編集できます。［物理ホストのプロパティ］画面の［ネットワーク］タブを次に示します。

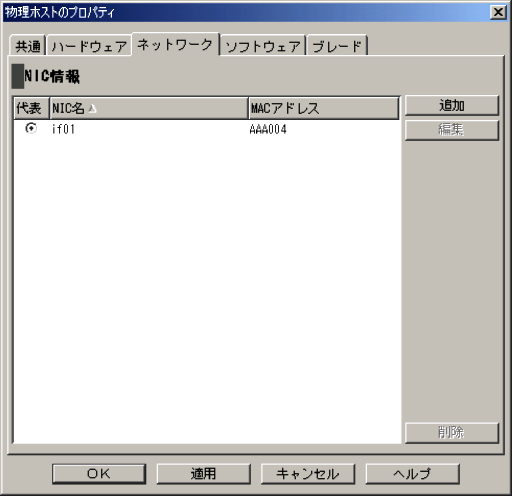

図1-42　［物理ホストのプロパティ］画面の［ネットワーク］タブ

表示項目を次に示します。

［NIC情報］

設定されているNIC情報が一覧で表示されます。代表するNIC情報は，［代表］をチェックします。

［追加］

新規にNIC情報を追加する場合は，［追加］ボタンをクリックします。クリックすると，［NIC情報の追加］画面が表示されます。詳細は，「1.5.5　［NIC情報の追加］（または［NIC情報の編集］）画面」を参照してください。NIC一覧に表示されているNIC情報が16件ある場合は，［追加］ボタンは非活性です。

［編集］

選択しているNIC情報を編集する場合は，［編集］ボタンをクリックします。クリックすると，［NIC情報の編集］画面が表示されます。詳細は，「1.5.5　［NIC情報の追加］（または［NIC情報の編集］）画面」を参照してください。

［削除］

選択しているNIC情報を削除する場合は，［削除］ボタンをクリックします。クリックすると，削除を確認するメッセージダイアログが表示されます。メッセージダイアログで［はい］ボタンをクリックすると，NIC情報が一覧から削除されます。

(4)　［ソフトウェア］タブ

［物理ホストのプロパティ］画面の［ソフトウェア］タブは物理ホストのソフトウェア情報を表示または編集できます。［物理ホストのプロパティ］画面の［ソフトウェア］タブを次に示します。

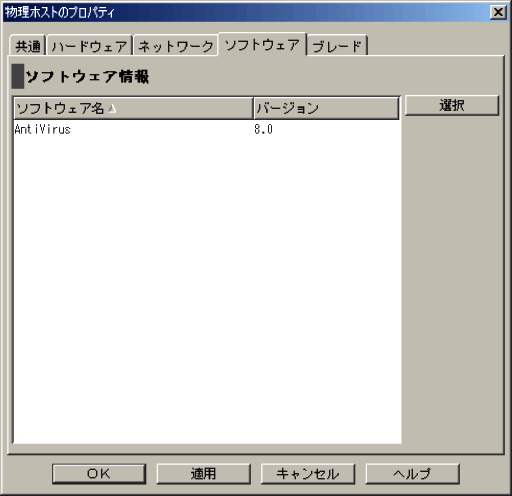

図1-43　［物理ホストのプロパティ］画面の［ソフトウェア］タブ

表示項目を次に示します。

［ソフトウェア情報］

定義されているソフトウェア情報が一覧で表示されます。ソフトウェア名とバージョンを表示します。

［選択］

［選択］ボタンをクリックすると，［ソフトウェアの選択］画面が表示されます。詳細は「1.5.12　［ソフトウェアの選択］画面」を参照してください。

(5)　［ブレード］タブ

［物理ホストのプロパティ］画面の［ブレード］タブは，物理ホストのBladeSymphonyの情報を表示または編集できます。［物理ホストのプロパティ］画面の［ブレード］タブを次に示します。

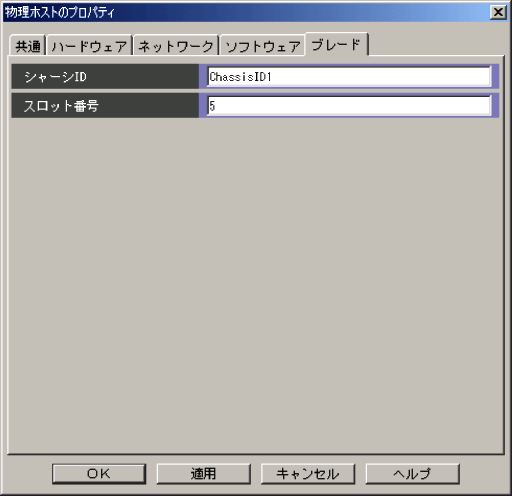

図1-44　［物理ホストのプロパティ］画面の［ブレード］タブ

表示項目を次に示します。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［シャーシID］

設定されている場合は，物理ホストのBladeSymphonyのシャーシIDが表示されます。BladeSymphonyのシャーシIDについては，マニュアル「JP1/ServerConductor/Control Manager」を参照してください。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜256バイト

［スロット番号］

設定されている場合は，物理ホストのBladeSymphonyのスロット番号が表示されます。BladeSymphonyのスロット番号については，マニュアル「JP1/ServerConductor/Control Manager」を参照してください。この項目は省略できます。

編集する場合は，次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，全角文字

入力できる文字数：

0〜255バイト
