13.1.3　クラスタシステムでのJP1/IMの構成

クラスタシステムでJP1/IM - Managerを運用するには，クラスタソフトの制御により論理ホストのJP1/IM - ManagerおよびJP1/Baseを実行し，フェールオーバーに対応します。このときのJP1/IMの構成は次のようになります。

＜この項の構成＞
(1)　クラスタ運用でのJP1/IMの構成の概要
(2)　共有ディスク上のファイル構成
(3)　JP1/IM - Managerのサービスおよびプロセス
(4)　通信方式
(5)　共通定義情報の設定

(1)　クラスタ運用でのJP1/IMの構成の概要

表13-3　クラスタシステムでのJP1/IMの構成

製品名 クラスタシステムでのJP1/IMの構成
JP1/IM - View
  • JP1/IM - ViewからJP1/IM - Managerに接続するときは，論理IPアドレスあてに接続します。
  • JP1/IM - View自身は物理ホスト環境で動作します。
JP1/IM - Manager
  • 論理ホスト環境で動作することができます。
  • クラスタソフトに登録することで，フェールオーバーに対応します。
  • クラスタソフトに登録するときは，前提リソースとして論理IPアドレスと共有ディスクが必要です。
  • 共有ディスクに定義情報を格納し，フェールオーバー時に引き継ぎます。
  • 一つのサーバで複数の論理ホストを実行できます。このため，アクティブ・スタンバイ構成だけでなく，アクティブ・アクティブ構成のクラスタシステムでも運用できます。
  • JP1/IM - Managerは前提製品JP1/Baseと同じ論理ホストで実行します。

(2)　共有ディスク上のファイル構成

論理ホスト環境のJP1/IM - Managerをセットアップすると，共有ディスク上に次のファイルが作成されます。これらは，論理ホストでJP1/IM - Managerを実行するために必要なファイルです。

(a)　Windowsの場合

表13-4　共有ディスク上のファイル構成（Windows）

内部コンポーネント 共有ファイルの種別 フォルダ名
JP1/IM - Central Console 定義ファイル 共有フォルダ\jp1cons\conf\
ログファイル 共有フォルダ\jp1cons\log\
一時ファイル 共有フォルダ\jp1cons\tmp\
履歴ファイル※ 共有フォルダ\jp1cons\operation\
JP1/IM - Central Scope 定義ファイル 共有フォルダ\jp1scope\conf\
ログファイル 共有フォルダ\jp1scope\log\
一時ファイル 共有フォルダ\jp1scope\tmp\
データベース 共有フォルダ\jp1scope\database\

注※ インシデント登録サービスおよび相関イベント発行サービスの処理が履歴として出力されます。


(b)　UNIXの場合

表13-5　共有ディスク上のファイル構成（UNIX）

内部コンポーネント 共有ファイルの種別 ディレクトリ名
JP1/IM - Central Console 定義ファイル 共有ディレクトリ/jp1cons/conf/
ログファイル 共有ディレクトリ/jp1cons/log/
一時ファイル 共有ディレクトリ/jp1cons/tmp/
履歴ファイル※ 共有ディレクトリ/jp1cons/operation/
JP1/IM - Central Scope 定義ファイル 共有ディレクトリ/jp1scope/conf/
ログファイル 共有ディレクトリ/jp1scope/log/
一時ファイル 共有ディレクトリ/jp1scope/tmp/
データベース 共有ディレクトリ/jp1scope/database/

注※ インシデント登録サービスおよび相関イベント発行サービスの処理が履歴として出力されます。


(3)　JP1/IM - Managerのサービスおよびプロセス

クラスタ運用でのJP1/IM - Managerは，論理ホストのサービスまたはプロセスを実行します。

(a)　Windowsの場合

論理ホスト環境のJP1/IM - Managerをセットアップすると，次のサービスがWindowsに登録されます。このサービスをクラスタソフトに登録して実行します。

表13-6　JP1/IM - Managerのサービス（Windows）

表示名称 サービス名
JP1/Console_論理ホスト名 JP1_Console_論理ホスト名

表示名称の欄は，［コントロールパネル］−［管理ツール］−［サービス］で表示される名前です。また，クラスタソフトからサービスをnetコマンド（net startやnet stop）で制御する場合は，この名前をnetコマンドに指定します。

サービス名の欄は，MSCS（Microsoft Cluster Service）に登録する場合の名前です。これをMSCSの「サービス名」の設定項目に指定します。

(b)　UNIXの場合

論理ホストのJP1/IM - Managerを実行すると，論理ホストに対応したプロセスが動作します。

プロセス名は，引数に論理ホスト名が付加された名称になります。プロセス名については，「付録B　プロセス一覧」を参照してください。

(4)　通信方式

論理ホストのJP1/IM - Managerをセットアップすると，JP1/IM - Managerの通信方式をIPバインド方式と呼ぶ方式に設定します。IPバインド方式に変更するのは，論理ホストと物理ホストの両方の環境が対象です。

通信方式には，IPバインド方式とANYバインド方式の２種類があります。これは，通信するときに使用するIPアドレスを，内部処理で割り当て（バインド）をする方法をきめます。

通信方式については，マニュアル「JP1/Base 運用ガイド」のJP1/Baseの通信方式に関する説明を参照してください。JP1/IM - Managerは，JP1/Baseと同じ通信方式で通信をします。

(5)　共通定義情報の設定

論理ホストのJP1/IM - Managerをセットアップすると，共通定義情報に，論理ホスト用の設定情報が設定されます。

共通定義情報とは，JP1の設定情報を格納するデータベースで，JP1/Baseが管理しています。設定情報のデータは，各サーバのローカルディスク上に，次のような形式で格納されています。

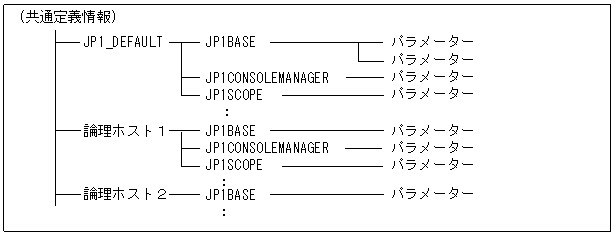

図13-3　共通定義情報

[図データ]

共通定義情報は，物理ホスト（JP1_DEFAULT）および論理ホストごとに分かれて格納されています。物理ホストおよび論理ホスト単位に，jbssetcnfコマンドで設定し，jbsgetcnfコマンドで読み出します。

論理ホストの共通定義情報は，各サーバで同じ内容になるようにします。セットアップ時および設定変更時は，設定をした実行系サーバの共通定義情報を，待機系サーバへコピーして設定します。

なお，共通定義情報は，JP1/IM - Manager，JP1/Base，JP1/AJS2，およびJP1/Power Monitor（06-02以降）が設定情報を格納するために使用しています。
