ステータスファイルはシステムの稼働状態や構成状態を格納して，システムに障害が発生した場合の回復に使用します。ステータスファイルには，前回の終了形態を判断して自動的に再開始するためのデータが格納されます。

High-end Object Serverを開始するために引き継ぐ情報を，システムステータス情報といいます。システムステータス情報は，サーバの開始時や終了時及びファイルのオープンやクローズなど，状態が変化した時点で格納されます。システムステータス情報は上書きされるため，最新の情報だけが格納されます。

ステータスファイルに格納されるシステムステータス情報は，次のとおりです。

• システムの開始形態を自動的に決定するための情報

  • サーバの構成情報
  • 前回の終了形態
• システムの状態情報

  • システムファイル状態
  • その他の構成情報

ステータスファイルはNTFS上に作成します。作成したファイル名は，ステータスサービス定義ファイルに定義します。

ステータスファイルは，障害が起こったときにHigh-end Object Serverを開始するための重要なファイルです。ステータスファイルに障害が起こった場合でもHigh-end Object Serverを開始できるように，二つのステータスファイルを組みにして二重化にします。二つのステータスファイルを合わせた組みを論理ファイルといいます。また，個々のステータスファイルをそれぞれA系，B系と区別します。

ステータスファイルは，論理ファイル単位で運用します。例えば，論理ファイル名を使用して，A系及びB系のステータスファイルを同時にオープンしたりクローズしたりできます。

ステータスファイルは，ステータスサービス定義で定義します。定義する主な内容は次のとおりです。

• 論理ファイル名の指定
• 論理ファイルとステータスファイルの対応付け

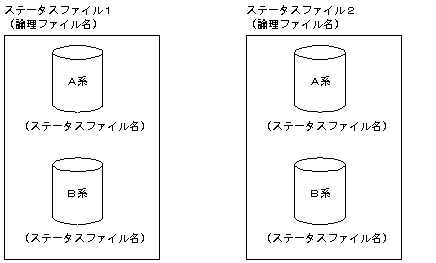

ステータスファイルの構成を，図5-2に示します。

図5-2　ステータスファイルの構成

ステータスファイルは，次の状態に分けられます。

現用：

現時点でシステムステータス情報の出力対象になっている状態です。このときステータスファイルはオープンしています。

現用の状態のステータスファイルを現用ファイルといいます。

予備：

現用のステータスファイルが入出力障害などで使用できなくなったとき，現用のステータスファイルと切り替えるための状態です。この状態のステータスファイルはオープンしています。

予備の状態のステータスファイルを予備ファイルといいます。

予約：

ステータスサービス定義に定義されていますが，クローズされている状態です。オープンしないと使用できません。

閉塞：

障害が発生して，クローズされている状態です。

High-end Object Serverの開始（正常開始）時には，ステータスサービス定義で定義したすべてのステータスファイルがオープンされます。

ステータスサービス定義で最初に指定したステータスファイルが現用になります。残りのステータスファイルのうち，オープンできたものは予備になります。オープンできなかったものは予約になります。ただし障害が発生してオープンできなかったものは，閉塞になります。再開始すると，前回の現用ファイルが引き継がれます。

ステータスファイルに障害が発生しないかぎり，システムステータス情報は同じファイルに格納されます。

システムステータス情報は，まずA系のステータスファイルに書き込まれ，その後，B系のファイルに書き込まれます。このため，A系ファイルに書き込み中にHigh-end Object Serverが異常終了しても，B系ファイルは元の状態を保っています。したがって，全面回復時にB系ファイルを使用して再開始できます。

(a)　ステータスファイルの作成

ステータスファイルは，NTFSファイルシステム上に作成します。High-end Object Serverのシステム管理者は，High-end Object Serverを開始する前に，xodstsinitコマンドでステータスファイルを作成します。その後，作成したステータスファイルの名称と論理ファイルの名称を，ステータスサービス定義で定義します。

(b)　ステータスファイルの定義

High-end Object Serverは，ステータスファイルをA系とB系の組みにして管理します。ステータスファイルは，ステータスサービス定義でA系，B系それぞれ7個まで指定できます。また，A系とB系のステータスファイル名を一組みにするため，論理ファイル名を指定します。

(a)　ステータスファイルのスワップ

現用ファイル（A系又はB系）に入出力障害が起こったとき，High-end Object Serverは予備のステータスファイルに切り替えてステータス情報を出力します。このようにシステムステータス情報の出力先を切り替えることをスワップといいます。ステータスファイルは，xodstsswpコマンドでスワップすることもできます。

ステータスファイルは論理ファイルの単位でスワップします。

A系又はB系のファイルに障害が発生した場合，まず正常系のファイルから予備のA系ファイルにシステムステータス情報を複写します。次に予備のB系ファイルに複写します。複写が終わった時点で，予備と現用を切り替えます。

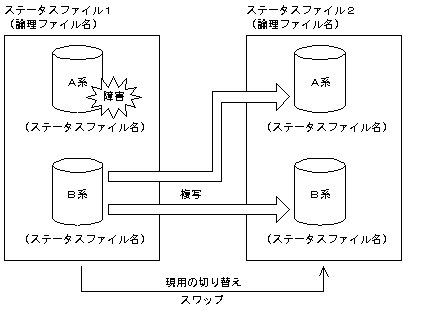

ステータスファイルのスワップを，図5-3に示します。

図5-3　ステータスファイルのスワップ

障害が発生してスワップしたステータスファイルは，閉塞の状態になります。閉塞したステータスファイルは，次の手順で予備の状態にできます。

1. 閉塞したステータスファイルをxodstsrmコマンドで削除する
2. xodstsinitコマンドで初期設定する
3. xodstsopnコマンドでオープンする

また，ステータスファイル内のシステムステータス情報は，スワップするとステータスファイルの先頭から再編成されます。High-end Object Serverの開始と終了を繰り返すと，ステータスファイルにフラグメンテーションが発生することがあります。このため，High-end Object Serverは必要に応じて自動的にステータスファイルをスワップして，フラグメンテーションを解消します。

(b)　ステータスファイルの状態表示

ステータスファイルの使用状況は，［ステータスファイルの情報］ユティリティで表示できます。表示内容は，論理ファイル状態，ファイル内のレコード使用率などです。

(c)　ステータスファイルのオープンとクローズ

ファイルの実体が現用又は予備の状態のことを，オープンといいます。これに対して，ファイルの実体が予約又は閉塞の状態のことを，クローズといいます。

予約のステータスファイルをxodstsopnコマンドでオープンすると，予備になります。

予備のステータスファイルをxodstsclsコマンドでクローズすると，予約になります。

(d)　ステータスファイルの削除

予約及び障害が発生して閉塞の状態になったステータスファイルは，xodstsrmコマンドで削除できます。現用と予備の状態のステータスファイルは削除できません。

(e)　ステータスファイルの状態遷移

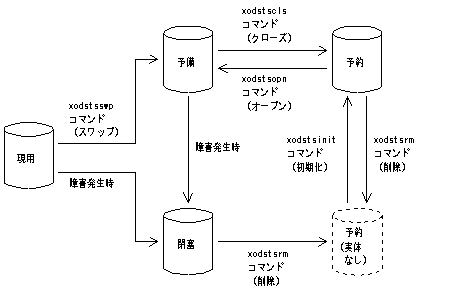

ステータスファイルの状態遷移を，図5-4に示します。

図5-4　ステータスファイルの状態遷移

ステータスファイルの運用に使用できるコマンドを，表5-1に示します。

表5-1　ステータスファイルの運用に使用できるコマンド

コマンド名	機能
xodstsinit	ステータスファイルの作成と初期化
xodstsopn	ステータスファイルのオープン
xodstscls	ステータスファイルのクローズ
xodstsrm	ステータスファイルの削除
xodstsswp	ステータスファイルのスワップ
