Dynamic Link Manager Software ユーザーズガイド（VMware^®用）

2.6.1 ロードバランスが適用されるパス

ロードバランス機能を使用したときに適用されるパスについて，ストレージシステムごとに説明します。

この項の構成

(1) Hitachi AMS/TMS/WMSシリーズを使用している場合

(2) Universal Storage Platform V/VMシリーズ，Virtual Storage Platformシリーズ，Hitachi AMS2000シリーズ，Hitachi SMSシリーズ，HUS100シリーズ，またはHUS VMを使用している場合

(1) Hitachi AMS/TMS/WMSシリーズを使用している場合

ロードバランスはオーナパス同士，またはノンオーナパス同士で行われます。オーナパスとは，ストレージシステム側のLUのオーナコントローラに設定した，CHAを経由するパスです。オーナコントローラはLUごとに異なるので，オーナパスもLUごとに異なります。ノンオーナパスとは，オーナコントローラ以外のCHA（ノンオーナコントローラ）を経由するパスです。使用するパスは，オーナパス，ノンオーナパスの順で選択されます。システム全体の性能劣化を避けるために，オーナパスとノンオーナパスとの間でのロードバランスは行いません。障害などで，一部のオーナパスが使用できなくなった場合，残りの使用できるオーナパスの間でロードバランスが行われます。すべてのオーナパスが使用できなくなった場合，ノンオーナパスの間でロードバランスが行われます。

「図2-9 ロードバランス」の例で，LUのオーナコントローラがCHA0であるとします。このとき，LUにアクセスする場合のロードバランスは，(A)と(B)のパスの間（オーナパス同士）で行われます。障害などで，(A)のパスが使用できなくなった場合，(B)のパスだけでLUにアクセスします。(A)と(B)のパスが使用できなくなった場合，(C)と(D)のパスの間（ノンオーナパス同士）で行われます。

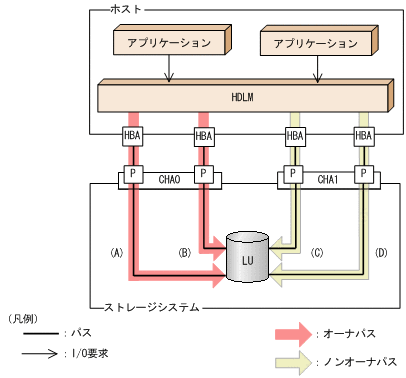

図2-9 ロードバランス

(2) Universal Storage Platform V/VMシリーズ，Virtual Storage Platformシリーズ，Hitachi AMS2000シリーズ，Hitachi SMSシリーズ，HUS100シリーズ，またはHUS VMを使用している場合

すべてのパスがオーナパスになります。したがって，同じLUにアクセスするすべてのパスの間でロードバランスが行われます。障害などで，一部のパスが使用できなくなった場合，残りの使用できるパスの間でロードバランスが行われます。

「図2-8 ロードバランス機能を使用している場合のI/Oの流れ」の例で，LUにアクセスする場合のロードバランスは，(A)，(B)，(C)，(D)のパスの間で行われます。障害などで，どれかのパスが使用できなくなった場合，残りのパスの間でロードバランスが行われます。

注

Hitachi AMS2000シリーズ，Hitachi SMSシリーズ，またはHUS100シリーズの場合，ダイナミックI/Oパスコントロール機能が無効のときはすべてのパスがオーナパスになります。
