3.5.1 HDLMを新規インストールする前の準備

HDLMを新規インストールする前に必要な操作を次に説明します。

FC接続の場合は，接続方式（Fabric，ALなど）を確認し，接続方式に合わせて設定してください。

  1. ホストとストレージシステムを1本のケーブルだけで接続して，シングルパス構成にします。
    HDLMをインストールしない状態で，ホストとストレージシステムを複数のパスで接続（マルチパス構成）すると，Windowsの動作が不安定になるおそれがあります。HDLMをインストールするまでは，シングルパス構成にしてください。

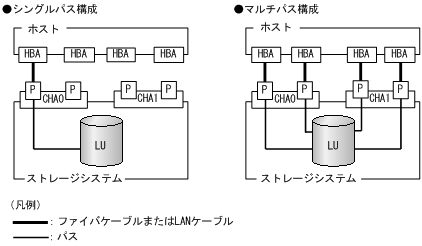

    シングルパス構成，およびマルチパス構成を次の図に示します。

    図3-2 シングルパス構成およびマルチパス構成

    [図]

  2. ストレージシステムを設定します。
    LUを各ポートへ割り当ててください。
    ストレージシステムの保守マニュアルに記載されている内容に従って，ストレージシステムの設定を変更してください。

  3. HBAをホストに設置します。
    使用するすべてのHBAを設置してください。
    クラスタ構成にするホストには，同一メーカーの同一種類のHBAを設置してください。また，HBAのマイクロプログラムのバージョンも統一してください。

  4. スイッチを設定します。
    設定方法については，スイッチのマニュアルを参照してください。スイッチを使用しない場合，この操作は不要です。

  5. HBAのBIOSを設定します。
    パスの有無に関係なく，すべてのHBAについてBIOSを設定してください。
    設定内容は，使用するトポロジーなどに依存します。BIOSの設定方法については，HBAのマニュアルを参照してください。

  6. Windowsをインストールし，HDLM以外のドライバ類をインストールします。
    各製品のマニュアルに従って，Windows，およびHDLM以外のドライバをインストールしてください。

  7. HBAを設定します。
    HBAのマニュアルを参照して，記載された事項を必ず設定してください。

  8. IP-SANを使用する構成の場合，iSCSIイニシエータ（iSCSIソフトウェアまたはHBA）のインストールと設定をします。
    設定方法については，iSCSIイニシエータのマニュアル，HBAのマニュアル，またはストレージシステムのマニュアルを参照してください。

  9. LUを準備します。
    使用するLUに対して，署名の書き込み，パーティションの作成，およびフォーマットを行ってください。シングルパス構成なので，すべてのLUに対して署名を書き込んでも問題ありません。

  10. ホストを再起動します。

  11. ホストの動作を確認します。
