Dynamic Link Manager Software ユーザーズガイド（Windows^®用）

2.4 プログラム構成

HDLMは幾つかのプログラムを組み合わせて動作します。HDLMの操作には各プログラムが関わってくるため，それぞれの名称，位置づけ，役割を把握しておいてください。

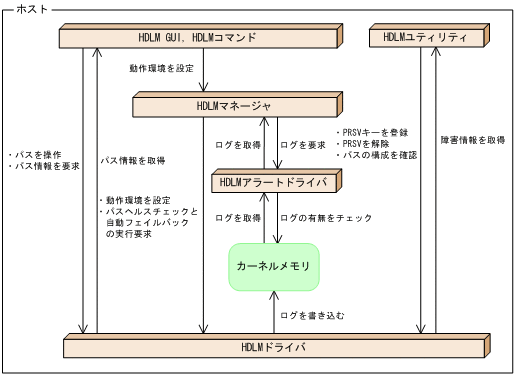

HDLMのプログラム構成を次の図に示します。

図2-5 HDLMのプログラム構成

各プログラムの役割を次の表に示します。

表2-4 HDLMの各プログラムの役割

プログラム名役割

HDLM GUI GUIを使った次の機能を提供します。

パスの管理

障害情報の表示

HDLMの動作環境の設定

HDLMコマンドコマンドを使った次の機能を提供します。

パスの管理

障害情報の表示

HDLMの動作環境の設定

HDLMユティリティユティリティを使った次の機能を提供します。

障害情報の収集

パーシステントリザーブの解除

パーシステントリザーブキーの登録

パスの構成を確認

インストール情報を確認

HDLMのサイレントインストール

HDLMのサイレントアンインストール

HDLMマネージャ次の機能を提供します。

HDLMの動作環境の設定

パスヘルスチェックと自動フェイルバックの実行要求

障害ログの採取

HDLMアラートドライバ HDLMドライバが採取するログ情報をHDLMマネージャに通知します。

HDLMドライバ機能の制御，パスの管理，および障害検知をします。
HDLMドライバの構成は次のとおりです。

コアロジック部
HDLMの基本機能を制御します。

フィルタ部
I/Oを送受信します。ドライバ名はhdlmdsm.sysです。

注

HDLM GUIを除くHDLMのプログラムを，HDLM Coreコンポーネントと呼びます。

プログラム名	役割
HDLM GUI	GUIを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMコマンド	コマンドを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMユティリティ	ユティリティを使った次の機能を提供します。障害情報の収集パーシステントリザーブの解除パーシステントリザーブキーの登録パスの構成を確認インストール情報を確認 HDLMのサイレントインストール HDLMのサイレントアンインストール
HDLMマネージャ	次の機能を提供します。 HDLMの動作環境の設定パスヘルスチェックと自動フェイルバックの実行要求障害ログの採取
HDLMアラートドライバ	HDLMドライバが採取するログ情報をHDLMマネージャに通知します。
HDLMドライバ	機能の制御，パスの管理，および障害検知をします。 HDLMドライバの構成は次のとおりです。コアロジック部 HDLMの基本機能を制御します。フィルタ部 I/Oを送受信します。ドライバ名はhdlmdsm.sysです。
